Yüksek hassasiyetli SMT PCB AOI, PCB Otomatik Optik Denetim Makinesi

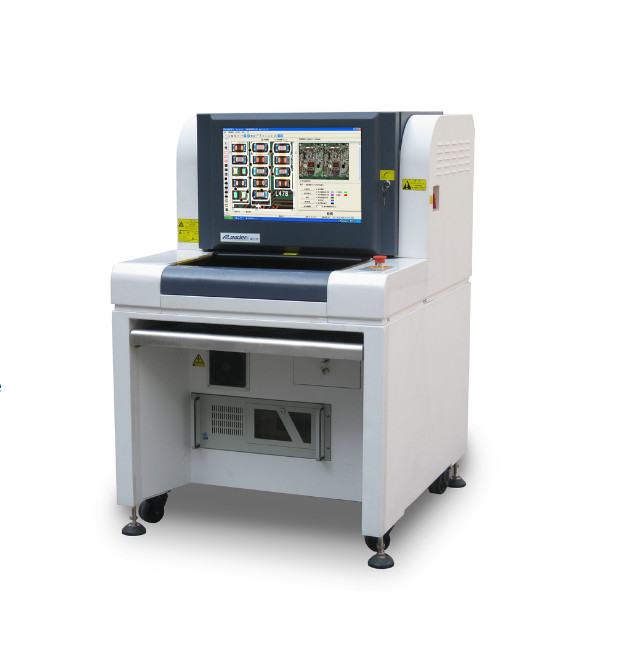

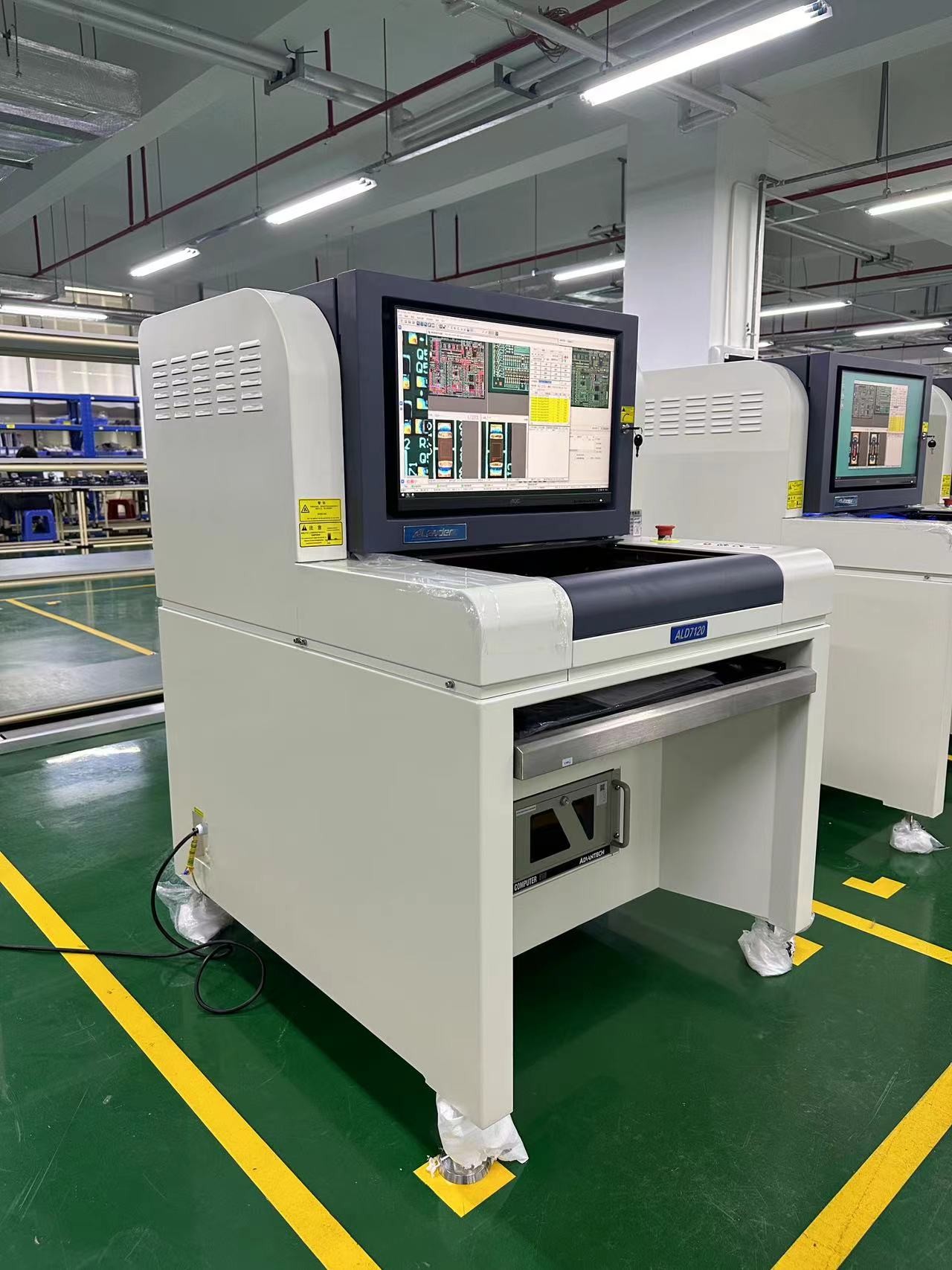

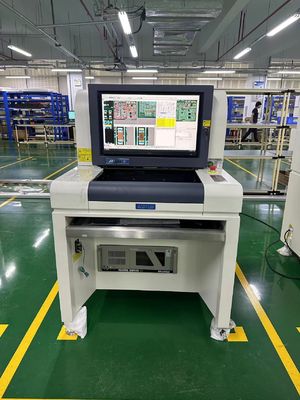

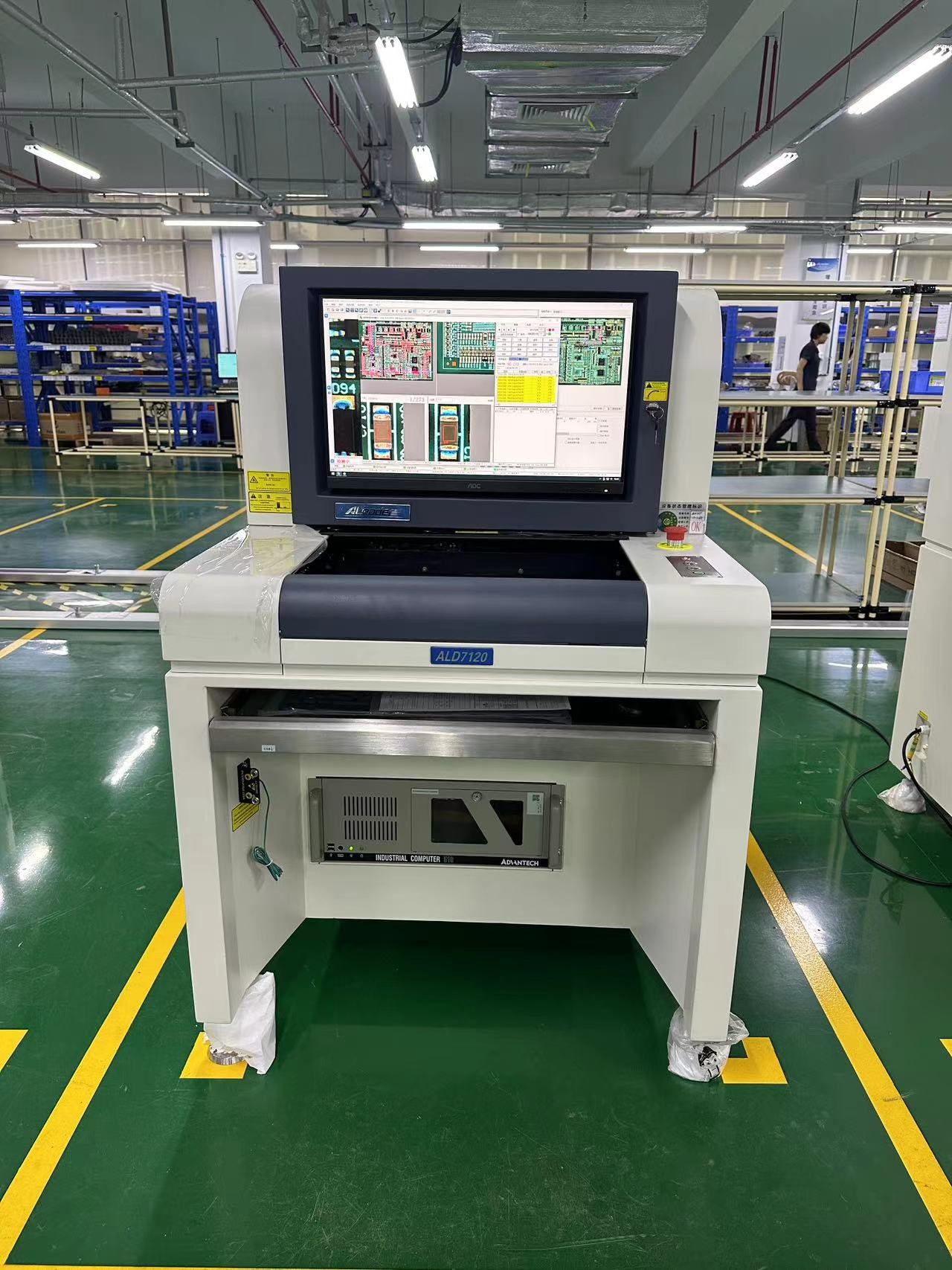

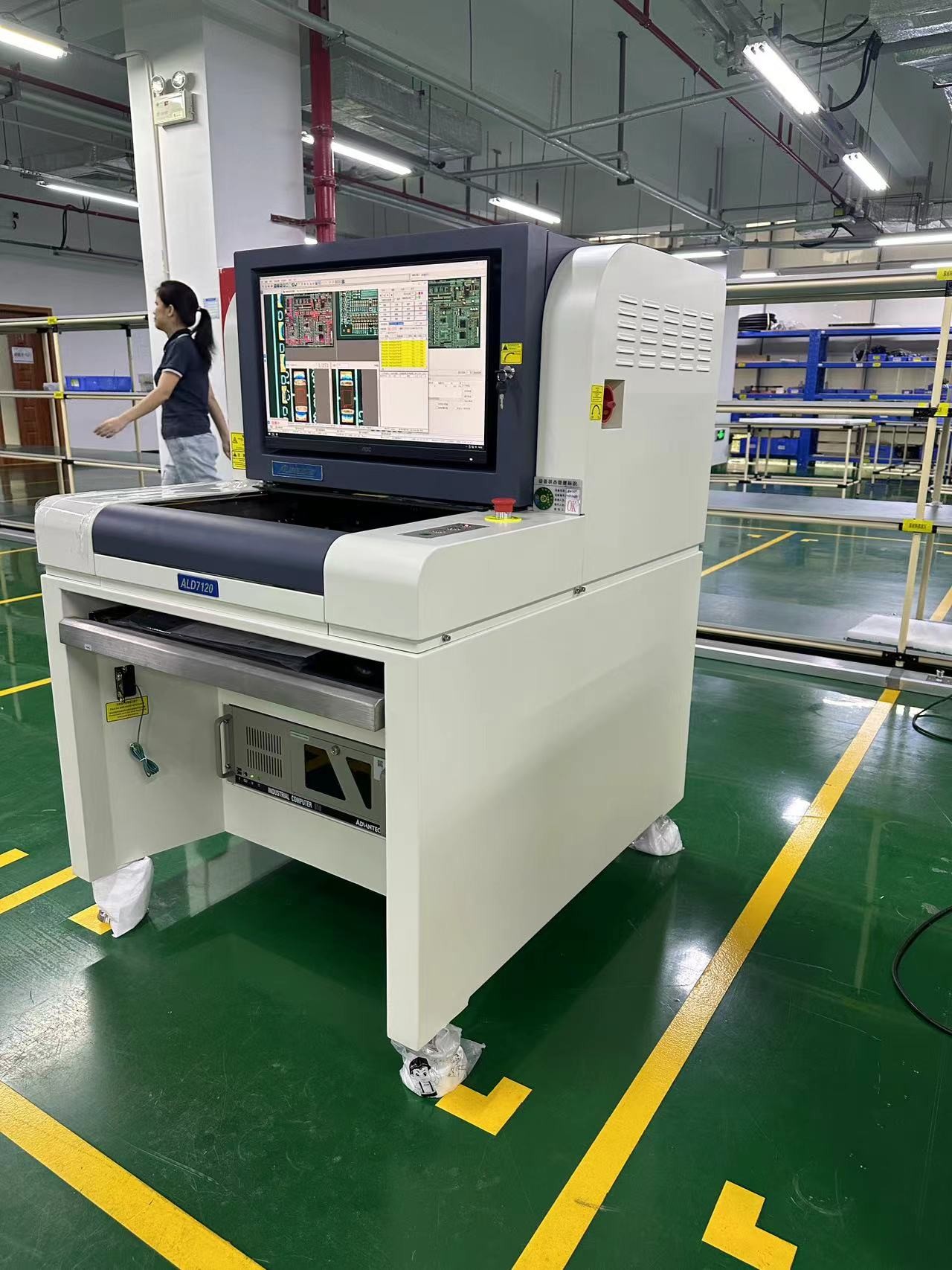

ALeader ALD7120 2D Offline AOI sistemi, özellikle küçük ve orta boyutlu SMT mağazaları için tasarlanmıştır.
ALD7120, küçük bir ayak izi ve sessiz çalışması sayesinde hem üretim hem de laboratuvar ortamında kullanılabilir.
Sistem en son i3D teknolojisini kullanıyor ve yüksek hızlı kamera ve çok yönlü kamera ile donatılmıştır.
Işık modülü.
Standart yapılandırma, sisteme yüklenen SPC ve Onarım yazılımlarını içerir.
ALD7120, PCB'leri yeniden akıştan, dalgadan sonra, yapıştırıcı üzerindeki bileşenleri ve daha fazlasını denetlemek için kullanılabilir.
| Fonksiyonel özellikler | ALD7120 | ALD7130 | ALD7150 | |||
|
Sınav Kurulu |
Geri akıştan sonra |
|||||
| Test Yöntemi |
TOC, Histogram, Eşleşme, Kısa, Diğer, CREST, PIN algoritmaları, farklı test noktalarına göre otomatik ayar parametreleri. |
|||||
|
Kamera. |
Yüksek hızlı akıllı dijital endüstriyel kamera |
|||||
|
Çözüm / Aralık / Hız |
(Standard): (Option): (Seçici): |
15μm/Pixel 10μm/Pixel 8μm/Pixel |
F.O.V:36.00mmX30.72mm FOV:24.00mmX20.48mm F.O.V:19.20mmX16.38mm |
(Hız) <200ms/FOV(Hız) <200ms/FOV (Hız) <200ms/FOV |
||
|
Işık |
Ekstra parlak RRGB koaksiyel halka kule LED ışığı (Renkli ışık) |
|||||
|
Program Kipi |
Manual programlama, Otomatik çerçeve, CAD girişi otomatik olarak bileşen kütüphanesine karşılık gelir |
|||||
|
Uzaktan kumanda |
TCP/IP üzerinden uzaktan kumanda. Makineyi kontrol edin, çalıştırın veya durdurun veya prosedürleri herhangi bir zamanda değiştirin. |
|||||
| Denetim Ürünleri |
Yanlış hizalama, yetersiz, kısa, eksik, çarpık, reklam panoları, yan tarafa yerleştirme, devrilme gibi kötü görünümlü, Yanlış parça, hasarlı, kutupluk, sahte lehimleme, eksik lehimleme, aşırı yapıştırıcı, lehim boşluğu, lehim kaplayan iğne |
|||||
|
Özel Özellikler |
Aynı anda çalışan birden fazla program (otomatik değişim programını destekle) |
|||||
|
SPC ve program kontrolü |
Tüm test verilerinin istatistik ve analizi, üretim ve kalite analizini her yerde kontrol edin, Excel, Txt dosyasını çıkarabilirsiniz |
|||||
|
Barkod Sistemi |
Kamera otomatik olarak barkod okuyabilir ve aktarabilir ((tek boyutlu veya iki boyutlu), Çoklu İşaret fonksiyonu (Kötü İşaret dahil) |
|||||
|
Sunucu Kipi |
Merkez sunucusu aracılığıyla birçok AOI'den idari veriler |
|||||
|
İşletim Sistemi |
Windows 10 | |||||
|
Ekran/Sürüm |
LCD |
|||||
| Sistem Özellikleri | ||||||
|
PCB boyutu |
50×50mm ((Min) ️430×330mm ((Max) | 50×50mm ((Min) 620×460mm ((Max)) | 50x50mm ((Min) 870x650mm ((Max) | |||
|
PCB kalınlığı |
0.3 ila 5 mm | |||||
|
Sıkıştırma sistemi kenar boşluğu |
Top:3.5mm Alt:3.5mm | |||||
|
PCB ağırlığı |
3 kg | |||||
|
PCB Toleransı |
< 5 mm veya PCB çapraz uzunluğunun %2'si |
|||||
|
PCB Yüksekliği |
Üst taraf: 30mm Alt taraf: 80mm | Üst taraf: 30 mm Alt taraf: 120 mm |
Üst taraf: 30 mm Alt taraf: 120 mm |
|||
|
Taşıyıcı |
Otomatik sıkıştırma, bozulmayı önlemek için otomatik telafi |
|||||
|
Taşıyıcı yüksekliği |
850 ila 920 mm | |||||
|
Taşıyıcı Yönü |
Sol→sağ veya sağ→sol |
|||||
|
X/Y Sürücü |
vida ve AC servo sürücüsü, PCB sabit, kamera XY, CTQ ile onaylanmıştır |
|||||
|
Güç kaynağı |
AC230V 50/60 Hz 0.5KVA'dan az |
|||||
|
Sıkıştırılmış Hava |
Sıkıştırılmış hava kullanılmıyor |
|||||
|
Ağırlık |
Yaklaşık 290Kg. |
Yaklaşık 400 kilo. |
Yaklaşık 550 kilo. |
|||
|
Boyut |
870×1070×1310mm (L×W×H) | 1090×1360×1390mm (L×W×H) | 1340×1750×1615mm (L×W×H) | |||
|
Nemlilik |
10°35°C 35°80% RH (çiy yok) |
|||||
|
Sertifika |
CE standardına göre |
|||||
