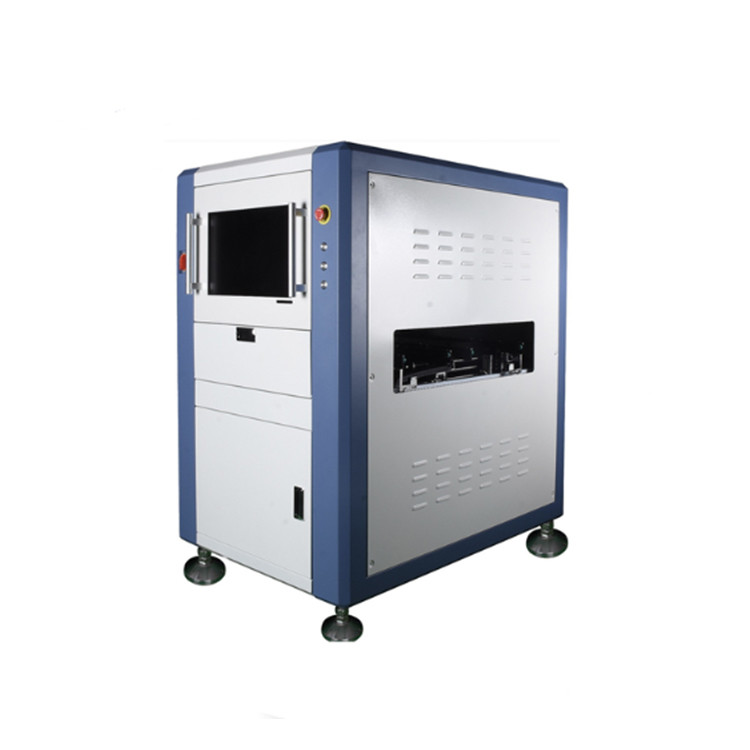

Otomatik Çift Şeritli Aoi Denetim Sistemleri Aoi Denetim Ekipmanı
Makine özellikleri:
1Yüksek hassasiyetli, tam renkli görüntüleme teknolojisi
2.Offline programlama, offline hata ayıklama fonksiyonu
3Bulmaca ve Çoklu İşaret (Kötü İşaret fonksiyonu dahil)
4Yüksek kaliteli donanım konfigürasyonu, basit ve istikrarlı makine
5Güçlü SPC yazılım fonksiyonu, gerçek zamanlı kalite analizi
6Yüksek tespit oranı ve düşük yanlış pozitif oranı olan çoklu tespit algoritması
7.Kamera tarafından otomatik olarak barkod ve OCR metin tanıma
8.Yazdıktan sonra, fırının önünde, fırının arkasında vb. birçok pozisyonda kullanılabilir.
9.CAD verilerine dayanarak, otomatik programlama gerçekleştirmek için otomatik olarak bileşen kütüphanesi arama
10Kablolu veya kablosuz ağ üzerinden bağlı uzaktan kumanda sistemi
Özellikler: H820
Denetim sistemi |
Uygulama | Şablon baskı sonrası, pre/post reflow fırını, pre/post dalga lehimleme, FPC vb. | |
Program modu |
Manual programlama, otomatik programlama, CAD veri ithalatı, çift pistli bağımsız programlama. | ||
Şablon baskı: Lehim bulunmaması, yetersiz veya aşırı lehim, lehim düzeni, köprü, leke, çizgi vb. | |||
Denetim Ürünleri |
Bileşen kusuru: eksik veya fazla bileşen, düzeltme eksikliği, düz olmayan, kenar, karşıt Montaj, yanlış veya bozuk bileşen vb. |
||
Lehimleme hatası: aşırı veya eksik lehimleme, boş lehimleme, köprüleme, lehimleme topu, IC NG, bakır leke vb. |
|||
Hesaplama Yöntemi |
Makine öğrenimi, renk hesaplama, renk çıkarma, gri ölçek işlevi, görüntü kontrastı, OCV/OCR vb. | ||
Denetim modu |
Tamamen kaplı PCB, dizi ve kötü işaretleme fonksiyonu ile, bir dizi hareket ve görüntüleme mekanizması, çift pist zaman paylaşımı bağımsız denetim, tek pist modunda çalışabilir. | ||
SPC istatistikleri fonksiyonu |
Test verilerini tam olarak kaydetmek ve üretim ve kalite durumunu kontrol etmek için yüksek esneklikle analiz yapmak | ||
Bileşen açısı | Destek 0 ~ 359 ° dönme, en az 1 ° açı mesafesi ile | ||
Minimum bileşen | 01005 çip, 0.3 pitch IC | ||
Optik sistem |
Kamera. |
Tam renk yüksek hızlı endüstriyel dijital kamera, 5 milyon piksel / 12 milyon piksel / 20 milyon piksel kameralar Seçilebilir. |
|
Lens çözünürlüğü | 10um/15um/18um/20um/25um, özelleştirilebilir | ||
Işık kaynağı |
Halkalı stereo çok kanallı renkli ışık, RGB/RGBW/RGBR/RWBR tabanı talep üzerine, isteğe bağlı üst eksen ışığı. | ||
Bilgisayar sistemi |
İş Sistemi | Windows7, 64 bit | |
Monitor | 22 inç,16:10 | ||
VGA | Grafik kartına yerleştir, (diskret grafik isteğe bağlı) | ||
CPU | Intel E3 veya aynı seviye | ||
GPU | İsteğe bağlı | ||
RAM | 16 GB | ||
HDD | 1TB, (SSD isteğe bağlı) | ||
Yazılım |
Dil | Çince ve İngilizce | |
Erişim Hakları Kontrolü | Yönetici, programcı ve operatör için üç düzey giriş izni kontrolü | ||
Mekanik sistem |
Taşınma ve denetim modu |
Ön ve arka raylar bağımsız olarak ayarlanır. İki ray tahtaya bağımsız ve otomatik olarak girer ve çıkar, isteğe bağlı olarak L-R / R-L yönü ile.basamaklı motor PCB taşıyor ve ray genişliğini ayarlıyor, ve XY servo motoru fotoğraf çekmek için kamerayı çalıştırır. | |
Ray ayarlamaları |
Ön ve arka rehber raylar, farklı ray genişliklerini desteklemek için bağımsız ve otomatik olarak ayarlanır | ||
PCB sabit kip | Otomatik armatür | ||
PCB boyutu |
50*50mm(Min) ️460*360mm(Max) çift rayda,50*50mm(Min) ️460*650mm(Max) tek rayda özelleştirilebilir | ||
PCB kalınlığı | 0.3 ¢5.0 mm | ||
PCB ağırlığı | Maksimum: 3 kg | ||
PCB kenarı | 3mm, gereksinim üzerine özel yapılabilir. | ||
PCB bükme | < 5 mm veya PCB'nin diagonal uzunluğunun %3'ü | ||
PCB bileşeninin yüksekliği | Yukarı:35mm, Aşağı:30mm, ayarlanabilir, ihtiyaç üzerine özelleştirilebilir | ||
XY sürüş sistemi | Değişim servo motoru, hassas top vida | ||
XY hareket hızı | Max:830mm/s | ||
XY konumlandırma doğruluğu | ¥8um | ||
Genel parametreler |
Makine boyutu | L1440 * W1000 * H1620 mm | |
Güç | AC220V,50/60Hz,1.5KW | ||
Yerden PCB yüksekliği | 900±20 mm | ||
Makine ağırlığı | 700KG | ||
Üretim hattı aygıtı ile iletişim |
Smema |
||
Hava basıncı | 0.4 - 0.8 MPa, hava basıncı gereksinimleri yerine isteğe bağlı elektrikli kontrol | ||
Güvenlik standardı | CE güvenlik standardı | ||
Çevre sıcaklığı ve nemliği | 10°35°C, 35°80% RH | ||
İsteğe bağlı | Bakım istasyonu, çevrimdışı programlama sistemi, SPC servisi, barkod sistemi, MES bağlantısı. |
Güçlü performans
1Derin öğrenme teknolojisi + GPU işleme teknolojisi, siyah teknolojinin güçlü eşleşmesi, son derece yüksek algılama oranı, son derece düşük yanlış yargılama oranı,ve önceki nesil ile karşılaştırıldığında% 70'e kadar performans iyileştirme.
2Daha özelleştirilmiş 140FPS ultra yüksek hızlı kamera + özelleştirilmiş tele merkezli lens + beşinci nesil kompozit kule şeklindeki LED koaksiyel ışık kaynağı,Görüntü yakalama ve veri aktarımı şimşek kadar hızlıKüçük bileşen tanıma, bulanık ipek ekran tanıma, yüksek bileşen tanıma, bir bakışta görebilirsiniz.
3Yeni nesil ürünler daha akıllı, daha basit, daha kararlı ve daha kullanıcı dostu. Programlama ve hata ayıklama süresi büyük ölçüde kısaltıldı ve verimlilik doğrusal olarak artıyor.
4Yeni nesil ürünler, performans zincirlerini yeniden kırıyor, yanlış yargılamaları büyük ölçüde azaltıyor ve manuel yeniden yargılama iş yükünü azaltıyor.Ki bu da bir kişi ve birden fazla hattın kontrolünü büyük ölçüde iyileştirir.Örneğin, orijinal bir kişi dört hat kontrol edebilir. Bir kişi 8 hat kontrol edebilir.
Akıllı Kontrol Merkezi
1 Engin programlama ve hata ayıklama süreci, mühendislerin AOI'yi kullanmaktan bıkmalarının temel nedeni olmuştur ve aynı zamanda verimli üretim için bir sıkıntıdır.Hızlı programlama ve modellerin hızlı değişimi, üst düzey AOI'nin sembolleridir.. ALD7720S çeşitli hızlı programlama modlarına sahiptir. CAD verilerini ithal ederek, programı tamamlamak için otomatik olarak kamu standartlarına veya spesifikasyon şablonlarına bağlanabilir,Yeni modellerin test ihtiyaçlarına hızlı bir şekilde yanıt vermekBüyük, orta ve küçük üretim modlarına ve ürün türlerine uygulanabilir.
2 Verimliliğin iyileştirilmesine dayanarak, i serisi işlemcilerin ve çok yönlü işlemcilerin yanı sıra, en son kesintisiz programlama ve hata ayıklama teknolojisi geliştirildi.Kullanıcılar hem algılama hem de programlama elde etmek için makinenin çalışmasını askıya almadan çoklu üretim hatlarının program optimizasyonunu uzaktan tamamlayabilirlerÜretim kapasitesini artırmak.
3 Bakım istasyonu ağ kablosu ve HUB aracılığıyla AO1 ile bağlantılıdır.ve bir onarım istasyonu test sonuçlarını görüntülemek için birden fazla AOI moduna.
AOI ekipmanları, üretim süreci sırasında denetim verilerini tamir istasyonuna gerçek zamanlı olarak iletecektir.Farklı TRAY'lara gönderilen, böylece tamamen otomatik süreç kontrolü gerçekleştirmek için ve bir kişi birden fazla hattı kontrol eder.
