CCD Renkli Kamera 22 "LED Ekranlı Çevrimdışı SMT AOI Denetim Makinesi

Ürünler

smt yeniden akışlı lehimleme makinesi

PCB yükleyicisi ve boşaltıcısı

SMT SPI Makinesi

Bize Ulaşın

Rain@szhonreal.com

+8613828867640

Şimdi İletişime Geçin

CCD Renkli Kamera 22 "LED Ekranlı Çevrimdışı SMT AOI Denetim Makinesi

Adedi:	1 takım
Fiyat:	USD 13000-16000 Per Set
Standart paketleme:	Ahşap kasa
Teslim süresi:	15 iş günü
Ödeme yöntemi:	L/C,T/T,Western Union
Tedarik Kapasitesi:	100 set/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

HONREAL

Sertifika

CE ISO

Model numarası

Kamera:

CCD renkli kamera çözünürlüğü

Işık kaynağı:

RGB LED ışık kaynağının halka şeklindeki yapısı

PCB boyutu:

450 mm x 350 mm

Asgari parçalar:

0201 çip ve 0,3 mm aralık

Hareket hızı:

830 mm/SAN (MAKS.)

Görüntülemek:

22" LED ekran

Vurgulamak:

Çevrimdışı AOI Denetim Makinesi

AOI Denetim Makinesi 22 inçlik ekran

CCD Kamera Aoi SMT makine

Ürün Açıklaması

22 "LED Ekran Çevrimdışı SMT Aoi Makinesi CCD Renkli Kamera ile

AOI, SMT hatlarında aşağıdaki konumlarda kullanılabilir: macun sonrası, reflow öncesi, reflow sonrası veya dalga alanları.

Çoklu algoritmalar ve teknikler:

Yeni yapı ve sıkı güvenlik；
Basit programlama ve hata ayıklama modu, kullanımı kolay；
PCB'yi otomatik olarak tanımlar ve kartın 180° ters tarafa yerleştirilip yerleştirilmediğini otomatik olarak tanımlar；
Çoklu kartlar için eşzamanlı inceleme ve kartın 2 tarafının (bileşen üst ve alt) inceleme kayması, inceleme verimliliğini artırır；
Akıllı kamera barkodları sistemi tanımlar. (Kamera tek boyutlu barkodu ve veri matrisi barkodunu tanımlayabilir)；
Profesyonel SPC analiz sistemi, ürünlerin kalitesini gerçek zamanlı olarak izler ve analiz eder；
Birden fazla makine izleme sistemi, tüm üretim hatlarının durumunu iyi bilir；
Uzaktan programlama ve hata ayıklama, yazılımı daha kolay ve kullanışlı hale getirir.

Parametre yapılandırması:

Kategori

Proje

Özellikler

Görsel kimlik sistemi

İnceleme	Widm, Renkli Görüntü Karşılaştırma Teknolojisi, Renk Çıkarma Teknolojisi, Benzerlik, İki Değerli İşleme Teknolojisi, Ocr/Ocv ve Diğerleri Gibi Birden Fazla Algoritmayı Sentetik Olarak Kullanma.
Kamera	5 milyon Renkli Ccd Kamera: 10um/15um/18um/20um/25um

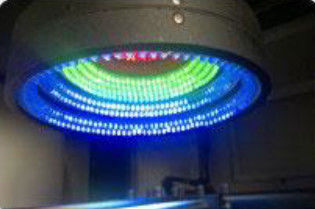

Işık kaynağı	Halka şeklinde üç boyutlu çok kanallı renkli ışık, uygulamaya bağlı olarak RGB/RGBW/RGBR/RWBR seçin
Görüntü işleme hızı	0201 bileşenleri	<10 ms
	Görüntü Başına Süre	<170ms
Test içeriği	Macun Baskı Kusurları	Hizalanmamış, Taşma, Yetersiz, Baskı Açık, Leke
	Bileşen Kusurları	Eksik, Hizalanmamış, Çarpık, Mezar Taşı, Billboard, Ters Çevrilmiş, Ters Polarite, Yanlış, Hasarlı
	Lehim Kusurları	Taşma, Yetersiz, Kısa Lehim, Leke
Anti Statik Önlemler	Anti Statik Elektrik Prizi, Anti Statik Çelenk

Mekanizma sistemi

PCB boyutu	20 mm x 20 mm ila 450mm x 350 mm (Müşterilerin Taleplerine Göre Daha Büyük Boyut Yapılabilir)
PCB kalınlığı	0.3 mm ~5.0 mm
PCB Çarpılma Toleransı	<5 mm
Bileşen Boşluğu	Üst<35mm, Alt <75mm
Minimum Boşluk Parçaları	0201 çip & 0.3mm aralık

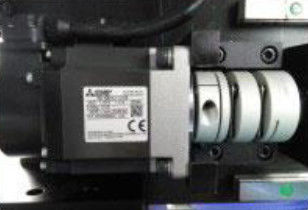

X,Y platformu	Sürücü	AC Sunucu
	Hassas konum	<8um
	Hareket hızı	830 mm/SN (MAKS)

Yazılım sistemi

İşletim sistemi	Windows Professional
Kontrol ve Tanıma	özellikler	Widm, Çalışma Ok Şablonu, Otomatik Şablon Görüntüleme, Veri ve Hata Sayısal Değerini Tanımlama
Kontrol ve Tanıma	işlem	Grafik Programlama, Çip Kütüphanesi ile Birlikte Gelir ve Çip Şekline Göre Bir İnceleme Çerçevesi Alır, Aureate Konum, Mikron Ayarı ve Kolay Programlama
İşaret	İşaret Numaraları	0 – 2 işaret seçilebilir
İşaret	Tanıma Hızı	0.5s/Adet

Kontrol sistemi

Bilgisayar ana bilgisayarı	CPU: Intel Çift Çekirdekli, Bellek: 4 GB, Sabit Disk: 500 GB
Ekran	22 "LED ekran

Diğer parametreler

Makine boyutu (UGY)	U1120mm x 900mm x 1400 mm
Ağırlık	Yaklaşık 480 kg
Güç	AC220v, %10, Tek Faz 5a 50/60hz, Güç Tüketimi 600w

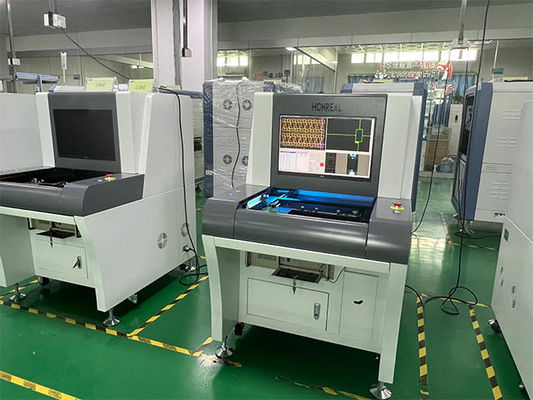

Fotoğraf Gösterisi
CCD Renkli Kamera 22 "LED Ekranlı Çevrimdışı SMT AOI Denetim Makinesi
