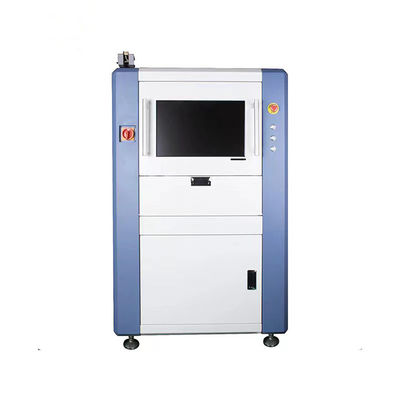

CCD Kamera Otomatik Optik Denetim Sistemi Tek raylı AOI SMT Denetim Makinesi

Adedi:	1 takım
Fiyat:	USD 24000-28000 Per Set
Standart paketleme:	Ahşap kasa
Teslim süresi:	15 iş günü
Ödeme yöntemi:	L/C,T/T,Western Union
Tedarik Kapasitesi:	100 set/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

HONREAL

Sertifika

CE ISO

Model numarası

Kamera:

CCD Renkli kamera

Genişlik ayarı:

Otomatik olarak

PCB boyutu:

20 mm × 20 mm ila 500 mm x 400 mm

Asgari parçalar:

01005 çip

Doğru konum:

<8 μm

Hareket hızı:

830 mm/SAN (MAKS.)

Görüntülemek:

22 " ekran

Makine Boyutu:

L980mm × 980mm × 1600mm

Vurgulamak:

CCD Kamera Otomatik Optik Denetim Sistemi

Tek raylı SMT denetim makinesi

AOI SMT Denetim Makinesi

Ürün Açıklaması

Otomatik Optik Muayene Sistemi Tek Raylı AOI Ekipmanı SMT Muayene Makinesi

Gelişmiş Plus Online AOI H900

1.5 milyon piksel tam renkli yüksek hızlı dijital kamera (12/20 milyon piksel isteğe bağlı), görüntü alımının yüksek verimliliğini, yüksek kalitesini ve yüksek kararlılığını sağlar, gerçek ve doğal görüntü efektini geri yükler.

2.Windows10 x64 işletim sistemi, yüksek veri işleme hızı.

3.GPU bağımsız donanım görüntü işleme, CPU ise görüntü dışı hesaplama yaparken, bilgisayar sisteminin verimliliğini dengelemek için.

4.Binlerce satış, gelişmiş ve yükseltilmiş konfigürasyon ve 6 serisi AOI ürünlerine dayalı sürekli teknolojik yenilik, yüksek kararlılık ve verimlilik.

5.Yüksek çözünürlüklü isteğe bağlı telecentrik lens, benzersiz paralel ışık tasarımı, PCBA eğimli veya yüksek bileşenler net bir şekilde görüntülenebilir.

6.Akıllı ve hızlı programlama, akıllı algoritma, manuel müdahale gerektirmez, öğrenmesi kolay, yüksek tespit oranı, düşük hata oranı.

7.Esnek ve mobil bakım istasyonu ve SPC kontrol terminali.

Kablosuz ağ altındaki mobil cihazlar, atölyede esnek bir şekilde tekten çoğa modda çalışma istasyonu kurulabilir: birden fazla çevrimiçi makinenin tespit verileri tek bir bakım iş istasyonu aracılığıyla kontrol edilebilir, kusur ayrıntıları net bir şekilde raporlanır. SQL veri sistemi iyi tanımlanmıştır, pasta grafik ve histogram ile SPC raporu, müşteri süreç analizi ve kalite iyileştirmesi için çok uygundur.

8.Kullanışlı ve pratik çevrimdışı programlama yazılımı OLP. PCB gerçek görüntüsü gerçek zamanlı olarak alınabilir ve tam belleğe kaydedilebilir, çevrimiçi veya çevrimdışı koşullarda yüksek verimli programlama sağlar.

Özellikler: H900

Muayene sistemi	Uygulama	Stencil baskı sonrası, reflow fırını öncesi/sonrası, dalga lehim öncesi/sonrası, FPC vb.
	Program modu	Manuel programlama, otomatik programlama, CAD veri içe aktarma
		Stencil baskı: Lehim yokluğu, yetersiz veya aşırı lehim, lehim kayması, köprülenme, leke, çizik vb.
	Muayene Kalemleri	Bileşen kusuru: eksik veya aşırı bileşen, kayma, düzensiz, kenar, ters montaj, yanlış veya bozuk bileşen vb.
		Lehim kusuru: aşırı veya eksik lehim, boş lehim, köprülenme, lehim topu, IC NG, bakır leke vb.
	Hesaplama Yöntemi	Makine öğrenimi, renk hesaplama, renk çıkarma, gri tonlama işlemi, görüntü kontrastı, OCV/OCR vb.
	Muayene modu	PCB tamamen kaplı, dizi ve hatalı işaretleme fonksiyonu ile
	SPC istatistik fonksiyonu	Test verilerini tam olarak kaydedin ve analiz yapın, üretim ve kalite durumunu kontrol etmek için yüksek esneklik ile
	Bileşen Açısı	0 ~ 359 ° dönüşü destekler, minimum açı mesafesi 1 °
	Minimum bileşen	01005 çip, 0.3 hatve IC
Optik sistem	Kamera	Tam renkli yüksek hızlı endüstriyel dijital kamera, 5 milyon piksel/12 milyon piksel/20 milyon piksel kamera isteğe bağlıdır.
	Lens çözünürlüğü	10um/15um/18um/20um/25um, özelleştirilebilir
	ışık kaynağı	Halka stereo çok kanallı renkli ışık, isteğe bağlı RGB/RGBW/RGBR/RWBR, isteğe bağlı üst eksenel ışık.
Bilgisayar sistemi	İşletim Sistemi	Windows10, 64bit
	Monitör	22 inç, 16:10
	VGA	Dahili grafik kartı, (ayrık grafik isteğe bağlı)
	CPU	Intel E3 veya aynı seviye
	GPU	Bakım istasyonu, çevrimdışı programlama sistemi, SPC servo, barkod sistemi, MES bağlantısı.
	RAM	16GB
	HDD	1TB, (SSD isteğe bağlı)
Yazılım	Dil	Çince ve İngilizce
Yazılım	Erişim hakkı kontrolü	Yönetici, programcı ve operatör üç seviyeli oturum açma izni kontrolü
Mekanik sistem	Hareket ve muayene modu	Otomatik PCB giriş/çıkış, yön isteğe bağlı S-D / D-S, step motor PCB'yi taşır ve ray genişliğini ayarlar, PCB altı rayı ve XY servo motor resim çekmek için kamerayı sürer.
	Ray ayarı	Otomatik
	PCB sabitleme modu	Otomatik fikstür
	PCB boyutu	5050mm(Min) ~ 500400mm(Max), özelleştirilebilir
	PCB kalınlığı	0.3 ~ 5.0mm
	PCB ağırlığı	Maks: 3KG
	PCB kenarı	3mm, ihtiyaca göre özelleştirilebilir
	PCB bükülmesi	<5mm veya PCB Çapraz uzunluğunun %3'ü
	PCB bileşen yüksekliği	Üst: 35mm, Alt: 35mm, ayarlanabilir, ihtiyaca göre özelleştirilebilir XY tahrik sistemi
	AC servo motor, hassas bilyalı vidalı	XY hareket hızı
	Maks: 830mm/s	XY konumlandırma doğruluğu
	≤8um	Genel parametreler
Makine boyutu	U980 * G980 * Y1600 mm	Güç
	AC220V, 50/60Hz, 1.5KW	Yerden PCB yüksekliği
	900±20mm	Makine ağırlığı
	500KG	Üretim hattı cihazıyla iletişim
	Smema	Hava basıncı
	0.4 - 0.8 Mpa, hava basıncı gereksinimlerini değiştirmek için isteğe bağlı elektrik kontrolü	Güvenlik standardı
	CE güvenlik standardı	Ortam sıcaklığı ve nemi
	10~35℃, 35~80% RH (yoğuşmasız)	İsteğe bağlı
Bakım istasyonu, çevrimdışı programlama sistemi, SPC servo, barkod sistemi, MES bağlantısı.	Müşteri gösterisi
