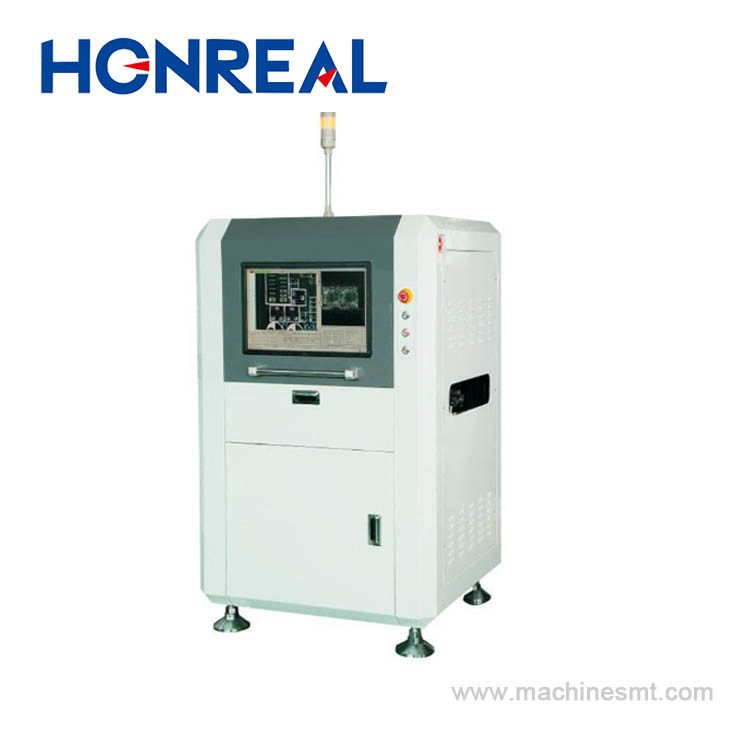

Inline Otomatik SMT AOI Denetim Sistemi Makine Otomatik PCB Optik Denetimi

Adedi:	1 takım
Fiyat:	USD 23000-28000 Per Set
Standart paketleme:	Ahşap kasa
Teslim süresi:	15 iş günü
Ödeme yöntemi:	L/C,T/T,Western Union
Tedarik Kapasitesi:	100 set/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

HONREAL

Sertifika

CE ISO

Model numarası

Kamera:

CCD Renkli kamera

Genişlik ayarı:

Otomatik olarak

PCB boyutu:

20 mm × 20 mm ile 360 mm × 400 mm arasında

Asgari parçalar:

01005 çip

Doğru konum:

<8 μm

Hareket hızı:

830 mm/SAN (MAKS.)

Görüntülemek:

22 " ekran

Makine Boyutu:

L980mm × 980mm × 1600mm

Vurgulamak:

SMT AOI Denetim Sistemi

Inline AOI Denetim Makinesi

Otomatik PCB AOI Denetim Makinesi

Ürün Açıklaması

Satır İçi Otomatik SMT AOI Muayene Sistemi Makinesi Otomatik PCB Optik Muayene

Açıklama

1. Kullanımı kolay ve çok fonksiyonlu AOI

SMT Hattında çeşitli kalite kontrol noktalarına yerleştirilerek 2D macun baskı kalitesini kontrol edebilir, reflow lehimlemeden önce bileşen kusurlarını inceleyebilir, reflow lehimlemeden ve DIP dalga lehimlemeden sonra PCBA kalitesini inceleyebilir.

2. Basit Arayüz

Basit yazılım arayüzü günlük ve etkili operasyonlara uygundur
İş rehberi, ekipmanın tutarlı bir şekilde bakımını sağlar
Yazılım kapsamlı ve esnektir
En düşük eğitim talebi

Yüzey rengi, parlaklık, lehim topu şekli ve renk özelliği aracılığıyla PCB üzerinde lehim topu olup olmadığını kontrol eder. Makine, bileşenin etrafındaki lehim topunu inceleyebilir, ayrıca muayene çerçevesi aracılığıyla tüm PCB'yi inceleyebilir.
3. BGA muayene fonksiyonu
Bu fonksiyon, yetersiz lehim, eksik top, lehim köprüsü vb. olup olmadığını incelemek için montajdan önce kullanılır.

H800 Teknik parametre:

Kategori

Proje

Özellikler

Görsel kimlik sistemi

Muayene	Widm, Renkli Görüntü Karşılaştırma Teknolojisi, Renk Çıkarma Teknolojisi, Benzerlik, İki Değerli İşleme Teknolojisi, Ocr/Ocv ve Benzeri Gibi Birden Fazla Algoritmayı Sentetik Olarak Kullanma.
Kamera	5 milyon Renkli Ccd Kamera: 10um/15um/18um/20um/25um
Işık kaynağı	Halka şeklinde üç boyutlu çok kanallı renkli ışık, uygulamaya bağlı olarak RGB/RGBW/RGBR/RWBR seçilir
Görüntü işleme hızı	0201 bileşenleri	<7.6 ms
Görüntü işleme hızı	Görüntü Başına Süre	220~450ms
Test içeriği	Macun Baskı Kusurları	Hizalanmamış, Taşma, Yetersiz, Yapıştırma Açık, Leke
	Bileşen Kusurları	Eksik, Hizalanmamış, Çarpık, Mezar Taşı, Billboard, Ters Çevrilmiş, Ters Polarite, Yanlış, Hasarlı
	Lehim Kusurları	Taşma, Yetersiz, Kısa Lehim, Leke
	Dalga Lehimleme Muayenesi	Taşma, yetersiz, kısa, Fazla Lehim, lehim boşluğu

Mekanizma sistemi

PCB boyutu	20 mm x 20 mm ila 400mm x 360 mm (Müşterilerin Taleplerine Göre Daha Büyük Boyut Yapılabilir)
PCB Konveyörü	Soldan sağa (Opsiyonel, sağdan sola), PCB sabitleme: alttan üste, Otomatik PCB yükleme ve boşaltma, Ayarlanabilir boşluk, SMEMA standardına uygun. Konveyör boşluğu: 900±20mm
PCB kalınlığı	0.3 mm ~5.0 mm
PCB Çarpılma Toleransı	<5 mm
Bileşen Boşluğu	Üst<35mm, Alt <35mm
Minimum Parça Aralığı	01005 çip & 0.3mm hatve
X,Y platformu	Sürücü	AC Servo
	Hassas konumlandırma	<8um
	Hareket hızı	830 mm/SN (MAX)

Yazılım sistemi

İşletim sistemi	Windows X64
Kontrol ve Tanıma	özellikleri	Widm, Çalışma Ok Şablonu, Otomatik Şablon Görüntüleme, Veri ve Hata Sayısal Değerini Tanımlama
Kontrol ve Tanıma	operasyon	Grafik Programlama, Çip Kütüphanesi ile Birlikte Alın ve Çip Şekline Göre Bir Muayene Çerçevesi Oluşturun, Altın Konum, Mikron Ayarı ve Kolay Programlama
Ağ	İletişim portu	SMEMA,
Ağ	Operasyon	Grafik programlama, Çince, İngilizce

Kontrol sistemi

Bilgisayar ana bilgisayarı	CPU:Intel E3, Bellek:16GB, Sabit Disk:1TB
Ekran	22" LED ekran

Diğer parametreler

Makine boyutu (UGY)	U980mm x 980mm x 1600 mm
Ağırlık	Yaklaşık 600 kg
Güç	AC220v, %10, Tek Faz 5a 50/60hz, Güç Tüketimi 600w

Müşteri gösterisi

Inline Otomatik SMT AOI Denetim Sistemi Makine Otomatik PCB Optik Denetimi

Şirket Bilgileri

Shenzhen Honreal Technology Co.,Ltd ulusal bir yüksek teknoloji kuruluşudur,SMT ekipman araştırma ve geliştirme, üretim, satış konularında uzmanlaşmıştır. Dünyanın en iyi 500 elektronik şirketine hizmet vermektedir. Şirketin kayıtlı sermayesi 5 milyondur.Kuruluşundan bu yana şirket, Honreal teknoloji gelişimini çekirdek, kaliteyi hayatta kalma, bağımsız araştırma ve geliştirme ve sürekli yenilik olarak benimsemiştir. Sürekli çabalar sonucunda, bir dizi yüksek teknoloji buluş patentine sahiptir.

Inline Otomatik SMT AOI Denetim Sistemi Makine Otomatik PCB Optik Denetimi

Sertifikasyon

Inline Otomatik SMT AOI Denetim Sistemi Makine Otomatik PCB Optik Denetimi

İletişim

Şirket	Shenzhen Honreal Technology CO.,Ltd.
Adres	No15, Shangnan Hongma Yolu, Shajing Caddesi, Baoan Bölgesi, Shenzhen, Guangdong Eyaleti, Çin
Tel	+86755 2302 0279
Faks	+86 755 2330 6782
Posta kodu	518125
Skype/Whatsapp/Wechat	+8613715227009
