Otomatik Görsel AOI Denetim Makinesi Ekipmanı Elektrikli Düğme Kontrolü

Denetim

Widm, Renkli Görüntü Kontrast Teknolojisi, Renk Çıkarma Teknolojisi, Benzerlik, İki Değerli İşleme Teknolojisi, Ocr/Ocv ve benzeri gibi sentezi olarak birden fazla algoritma kullanmak.

Kamera.

5 milyon Renkli Ccd Kamera: 10um/15um/18um/20um/25um

Işık kaynağı

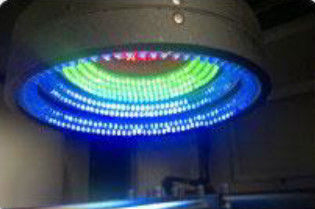

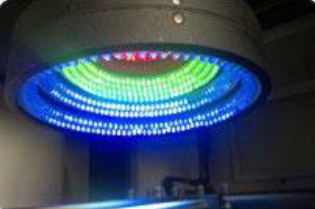

Yüzük şeklindeki üç boyutlu çok kanallı renkli ışık, uygulamaya bağlı olarak RGB / RGBW / RGBR / RWBR seçin

Görüntü işleme hızı

0201 bileşenler

< 10 ms

Resim başına zaman

< 170ms

Test içeriği

Paste Printig Kusurları

Yanlış Hizalama, Aşırı Akış, Yetersiz, Açık Yapıştırma, leke

Bileşen Kusurları

Kayıp, yanlış hizalı, çarpık, mezar taşı, karton, şişmiş, ters kutup, yanlış, hasarlı

Kaynatma Kusurları

Aşırı akış, yetersiz, kısa lehim, leke

Anti-statik önlemler

Anti-statik elektrik priz, Anti-statik taç

PCB boyutu

20 mm × 20 mm - 450 mm x 350 mm (Müşterilere göre daha büyük boyutlar yapabilirsiniz)

PCB kalınlığı

0.3 mm ~ 5.0 mm

PCB Warp Toleransı

< 5 mm

Bileşen Temizliği

Üstü <35mm, Altı <75mm

Minimum Uzay Parçaları

01005 chip ve 0.3mm pitch

X,Y platformu

Sürücü

AC Serverv

Tam konumu

<8um

Hareket hızı

830 mm/SEC (MAX)

İşletim sistemi

Windows 7 64 bit

Kontrol ve Tanımak

özellikleri

Widm, Study Ok Şablon, Otomatik Olarak Şablon Görüntüleme, Veri ve Hata Tanımlama Sayı Değeri

operasyon

Grafik programlama, çip kütüphanesi ile birlikte alın ve çip şekline, konumuna, mikron ayarına ve kolay programlamaya göre bir denetim çerçevesi alın.

Mark

Sayıları işaretle

0 ¢ 2 işaret seçilebilir

Hız Tanımak

0.5s/Pc

Bilgisayar makinesini

CPU:Intel E3, Bellek: 16GB, Sabit Disk: 1TB

Görüntüle

22 "LED ekran

Makine boyutu ((L*W*H)

L1120 mm × 900 mm × 1400 mm

Ağırlık

Yaklaşık 480 kg.

Güç

AC220v, 10%, Tek fazlı 5a 50/60hz, Güç tüketimi 600w
