Otomatik Optik Çevrimiçi Çift Raylı Denetim Sistemi Smt Doule Track Aoi Makinesi

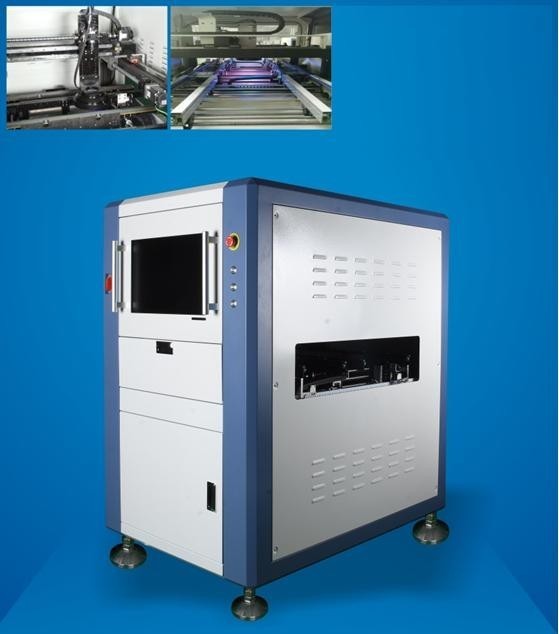

Çifte raylı inline AOI H820
1.Bir kamera XY yönünde hareket ederken, ön ve arka iki parça sırasıyla PCB aktarır.
2İlk yol çubuğu sabitlenir ve ikinci, üçüncü ve dördüncü yol çubuğu ayarlanabilir.
3Çeşitli SMT için çift raylı üretim hatları ((1 raylı sabit / 1, 3 raylı sabit / 1, 4 raylı sabit).
4. Tek pistli online AOI 8 serisinin işlevleriyle tamamen uyumludur.
Özellikler: H820
|
Denetim sistemi |
Uygulama | Şablon baskı sonrası, pre/post reflow fırını, pre/post dalga lehimleme, FPC vb. | |
|
Program modu |
Manual programlama, otomatik programlama, CAD veri ithalatı, çift pistli bağımsız programlama. | ||
| Şablon baskı: Lehim bulunmaması, yetersiz veya aşırı lehim, lehim düzeni, köprü, leke, çizgi vb. | |||
|
Denetim Ürünleri |
Bileşen kusuru: eksik veya fazla bileşen, düzeltme eksikliği, düz olmayan, kenar, karşıt Montaj, yanlış veya bozuk bileşen vb. |
||
|
Lehimleme hatası: aşırı veya eksik lehimleme, boş lehimleme, köprüleme, lehimleme topu, IC NG, bakır leke vb. |
|||
|
Hesaplama Yöntemi |
Makine öğrenimi, renk hesaplama, renk çıkarma, gri ölçek işlevi, görüntü kontrastı, OCV/OCR vb. | ||
|
Denetim modu |
Tamamen kaplı PCB, dizi ve kötü işaretleme fonksiyonu ile, bir dizi hareket ve görüntüleme mekanizması, çift pist zaman paylaşımı bağımsız denetim, tek pist modunda çalışabilir. | ||
|
SPC istatistikleri fonksiyonu |
Test verilerini tam olarak kaydetmek ve üretim ve kalite durumunu kontrol etmek için yüksek esneklikle analiz yapmak | ||
| Bileşen açısı | Destek 0 ~ 359 ° dönme, en az 1 ° açı mesafesi ile | ||
| Minimum bileşen | 01005 çip, 0.3 pitch IC | ||
|
Optik sistem |
Kamera. |
Tam renk yüksek hızlı endüstriyel dijital kamera, 5 milyon piksel / 12 milyon piksel / 20 milyon piksel kameralar Seçilebilir. |
|
| Lens çözünürlüğü | 10um/15um/18um/20um/25um, özelleştirilebilir | ||
|
Işık kaynağı |
Halkalı stereo çok kanallı renkli ışık, RGB/RGBW/RGBR/RWBR tabanı talep üzerine, isteğe bağlı üst eksen ışığı. | ||
|
Bilgisayar sistemi |
İş Sistemi | Windows7, 64 bit | |
| Monitor | 22 inç,16:10 | ||
| VGA | Grafik kartına yerleştir, (diskret grafik isteğe bağlı) | ||
| CPU | Intel E3 veya aynı seviye | ||
| GPU | İsteğe bağlı | ||
| RAM | 16 GB | ||
| HDD | 1TB, (SSD isteğe bağlı) | ||
|
Yazılım |
Dil | Çince ve İngilizce | |
| Erişim Hakları Kontrolü | Yönetici, programcı ve operatör için üç düzey giriş izni kontrolü | ||
|
Mekanik sistem |
Taşınma ve denetim modu |
Ön ve arka raylar bağımsız olarak ayarlanır. İki ray tahtaya bağımsız ve otomatik olarak girer ve çıkar, isteğe bağlı olarak L-R / R-L yönü ile.basamaklı motor PCB taşıyor ve ray genişliğini ayarlıyor, ve XY servo motoru fotoğraf çekmek için kamerayı çalıştırır. | |
|
Ray ayarlamaları |
Ön ve arka rehber raylar, farklı ray genişliklerini desteklemek için bağımsız ve otomatik olarak ayarlanır | ||
| PCB sabit kip | Otomatik armatür | ||
|
PCB boyutu |
50*50mm(Min) ️460*360mm(Max) çift rayda,50*50mm(Min) ️460*650mm(Max) tek rayda özelleştirilebilir | ||
| PCB kalınlığı | 0.3 ¢5.0 mm | ||
| PCB ağırlığı | Maksimum: 3 kg | ||
| PCB kenarı | 3mm, gereksinim üzerine özel yapılabilir. | ||
| PCB bükme | < 5 mm veya PCB'nin diagonal uzunluğunun %3'ü | ||
| PCB bileşeninin yüksekliği | Yukarı:35mm, Aşağı:30mm, ayarlanabilir, ihtiyaç üzerine özelleştirilebilir | ||
| XY sürüş sistemi | Değişim servo motoru, hassas top vida | ||
| XY hareket hızı | Max:830mm/s | ||
| XY konumlandırma doğruluğu | ¥8um | ||
|
Genel parametreler |
Makine boyutu | L1440 * W1000 * H1620 mm | |
| Güç | AC220V,50/60Hz,1.5KW | ||
| Yerden PCB yüksekliği | 900±20 mm | ||
| Makine ağırlığı | 700KG | ||
| Üretim hattı aygıtı ile iletişim |
Smema |
||
| Hava basıncı | 0.4 - 0.8 MPa, hava basıncı gereksinimleri yerine isteğe bağlı elektrikli kontrol | ||
| Güvenlik standardı | CE güvenlik standardı | ||
| Çevre sıcaklığı ve nemliği | 10°35°C, 35°80% RH | ||
| İsteğe bağlı | Bakım istasyonu, çevrimdışı programlama sistemi, SPC servisi, barkod sistemi, MES bağlantısı. | ||
