PCB SMT Görsel AOI Denetim Makinesi Çevrimdışı Yüksek hassasiyet

Ürünler

smt yeniden akışlı lehimleme makinesi

PCB yükleyicisi ve boşaltıcısı

SMT SPI Makinesi

Bize Ulaşın

Rain@szhonreal.com

+8613828867640

Şimdi İletişime Geçin

PCB SMT Görsel AOI Denetim Makinesi Çevrimdışı Yüksek hassasiyet

Adedi:	1 takım
Fiyat:	Anlaşılabilir
Standart paketleme:	Ahşap kasa
Teslim süresi:	15 iş günü
Ödeme yöntemi:	L/C,T/T,Western Union
Tedarik Kapasitesi:	100 set/ay

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

HONREAL

Sertifika

CE ISO

Model numarası

Kamera:

CCD renkli kamera çözünürlüğü: 10 mikro/nokta

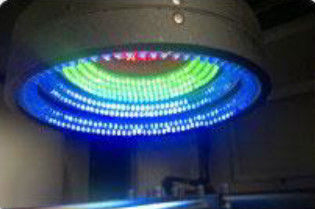

Işık kaynağı:

RGB LED ışık kaynağının halka şeklindeki yapısı

PCB boyutu:

20 mm × 20 mm ile 350 mm × 450 mm arasında

Asgari parçalar:

01005 çip

Hareket hızı:

830mm/SEC (MAX)

Ağırlık:

Yaklaşık 480 kg

Vurgulamak:

SMT AOI Denetim Makinesi

AOI denetim makinesi çevrimdışı

Kesinlikli smt aoi makinesi

Ürün Açıklaması

Yüksek hassasiyetli SMT AOI çevrimdışı makine PCB çevrimdışı AOI 2 konveyör AOI

AOI, SMT hatlarında aşağıdaki konumlarda kullanılabilir: macun sonrası, reflow öncesi, reflow sonrası veya dalga alanları.

Fonksiyon avantajı:

1. Yeni yapı, yeterli güvenlik

2, Hızlı programlama ve hata ayıklama entegrasyonu, daha rahat ve hızlı kullanım

3, PCB kart yüzeyi otomatik tanıma ve kart yüzeyi 180 derece ters otomatik tanımlama sistemi

4, Akıllı kamera barkod tanımlama sistemi (d kodu ve düzlem barkodu tanımlayabilir)

5, Profesyonel SPC analiz sistemi, ürün kalitesi durumunun zamanında izlenmesi ve analizi

6, Çoklu hat izleme sistemi yok, tüm üretim hattı üretim koşulları bir bakışta net

7, Uzaktan programlama ve hata ayıklama kontrol fonksiyonu ve yazılım kontrol performansı daha güçlü

8, Görüntü çekimi, renk çıkarma, standart numune setine göre, renk mikro ağırlık oranının yüzeyi, görüntülerin analizi ve işlenmesi yoluyla hedef tespiti gerçekleştirmek

9, Test sonuçları raporu kapsamlı SPC, testin bir kısmı fiili duruma göre kötü oran ve dağılımı gösterir ve ürünlerin test miktarını, kusurlu oranını, afr ve ilgili bilgileri gerçek zamanlı olarak yeniler, işletme personelinin üretim hattı ve ürün kötü bakımını kullanması
10, Profesyonel SPC analiz raporu, tüm üretim sürecinde makroekonomik düzenleme, kötü üretim hattının iyileştirilmesini teşvik etmek, kötü insidansını azaltmak, üretim verimliliğini artırmak

Parametre yapılandırması:

Kategori

Proje

Özellikler

Görsel tanımlama sistemi

Denetim	Widm, Renkli Görüntü Karşılaştırma Teknolojisi, Renk Çıkarma Teknolojisi, Benzerlik, İki Değerli İşleme Teknolojisi, Ocr/Ocv Gibi Birden Fazla Algoritmayı Sentetik Olarak Kullanma.
Kamera	5 milyon Renkli Ccd Kamera: 10um/15um/18um/20um/25um
Işık kaynağı	Uygulamaya bağlı olarak RGB/RGBW/RGBR/RWBR seçimiyle halka şeklinde üç boyutlu çok kanallı renkli ışık
Görüntü işleme hızı	0201 bileşenleri	<10 ms
	Görüntü Başına Süre	<170ms
Test içeriği	Macun Baskı Kusurları	Hizalanmamış, Taşma, Yetersiz, Macun Açık, Leke
	Bileşen Kusurları	Eksik, Hizalanmamış, Çarpık, Mezar Taşı, Billboard, Devrilmiş, Ters Polarite, Yanlış, Hasarlı
	Lehim Kusurları	Taşma, Yetersiz, Kısa Lehim, Leke
Anti-Statik Önlemler	Anti-Statik Elektrik Prizi, Anti-Statik Çelenk

Mekanizma sistemi

PCB boyutu	20 mm x 20 mm ila 450mm x 350 mm (Müşterilerin Taleplerine Göre Daha Büyük Boyut Yapılabilir)
PCB kalınlığı	0.3 mm ~5.0 mm
PCB Çarpılma Toleransı	<5 mm
Bileşen Boşluğu	Üst<35mm, Alt <75mm
Minimum Boşluklu Parçalar	01005 çip ve 0.3mm hatve
X,Y platformu	Sürücü	AC Servo
	Hassas konum	<8um
	Hareket hızı	830 mm/SN (MAKS)

Yazılım sistemi

İşletim sistemi	Windows 64-bit
Kontrol ve Tanıma	özellikler	Widm, Çalışma Ok Şablonu, Şablon Görüntülemeyi Otomatik Ayarlama, Veri ve Hata Sayısal Değerini Tanımlama
Kontrol ve Tanıma	işletme	Grafik Programlama, Çip Kütüphanesi ile Birlikte Alın ve Çip Şekline Göre Bir Denetim Çerçevesi Alın, Konumu Altınla, Mikron Ayarı ve Kolay Programlama
İşaret	İşaret Numaraları	0 – 2 işaret seçilebilir
İşaret	Tanıma Hızı	0.5s/Adet

Kontrol sistemi

Bilgisayar ana bilgisayarı	CPU:Intel E3, Bellek:16GB, Sabit Disk:1TB
Ekran	22 "LED ekran

Diğer parametreler

Makine boyutu (UGY)	U1120mm x 900mm x 1400 mm
Ağırlık	Yaklaşık 480 kg
Güç	AC220v, %10, Tek Faz 5a 50/60hz, Güç Tüketimi 600w

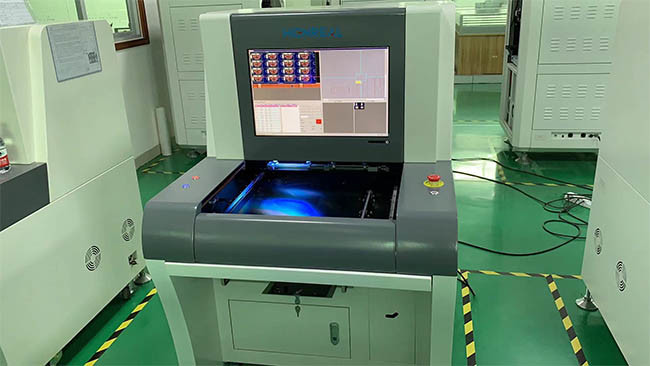

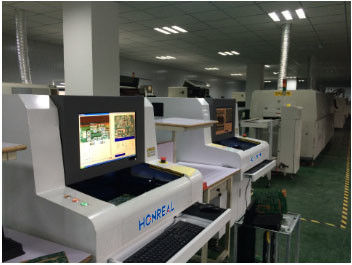

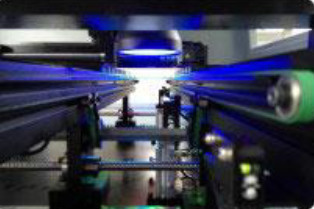

Fotoğraf Gösterisi
PCB SMT Görsel AOI Denetim Makinesi Çevrimdışı Yüksek hassasiyet

Şirket Bilgileri

Shenzhen Honreal Technology Co.,Ltd ulusal bir yüksek teknoloji kuruluşudur, SMT ekipmanları araştırma ve geliştirme, üretim, satış konularında uzmanlaşmıştır. Dünyanın en iyi 500 elektronik şirketine hizmet vermektedir. Şirketin kayıtlı sermayesi 5 milyondur. Şirketin kuruluşundan bu yana, Honreal teknoloji gelişimini çekirdek, kaliteyi hayatta kalma, bağımsız araştırma ve geliştirme ve sürekli yenilik olarak benimsemiştir. Sürekli çabalar sonucunda, bir dizi yüksek teknoloji buluş patentine sahiptir.

PCB SMT Görsel AOI Denetim Makinesi Çevrimdışı Yüksek hassasiyet

Sertifikasyon

PCB SMT Görsel AOI Denetim Makinesi Çevrimdışı Yüksek hassasiyet

Bize ulaşın:

Şirket	Shenzhen Honreal Technology CO.,Ltd.
Adres	No15, Shangnan Hongma Yolu, Shajing Caddesi, Baoan Bölgesi, Shenzhen, Guangdong Eyaleti, Çin
Tel	+86755 2302 0279
Faks	+86 755 2330 6782
Posta kodu	518125
Skype/Whatsapp/Wechat	+8613715227009
E-posta:	Monica@szhonreal.com
