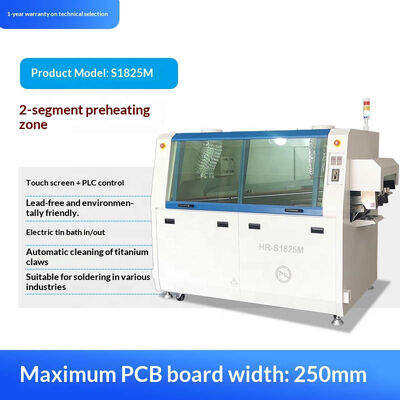

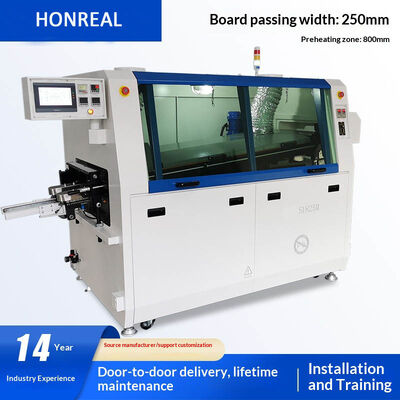

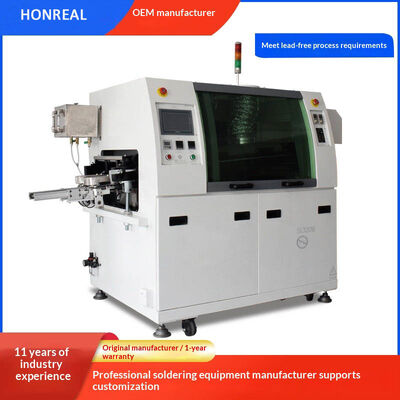

Otomatik Mini Through Hole Heat PCB Dalga Lehimleme Makinesi Kurşun Serbest Dalga Lehimleme Makinesi
Teknik özellikler
| Model |
Kurşunsuz çift dalga lehimleme makinesi HR-S1425M |
| Yapılandırma |
Dokunmatik ekran kontrolü, İki aşamalı sıcak hava ısıtma çift dalga zirvesi, Elli teneke fırın çalışması, Titanyum pençelerinin el ile temizlenmesi, Stepper motor püskürtme salınımı |
| Zirvelerin sayısı |
2 zirve |
| Tahta genişliği |
En fazla 250 mm |
| Teneke fırının kapasitesi |
180KG |
| Önyükleme uzunluğu |
600 mm |
| Zirve yüksekliği |
12 mm |
| PCB kartı bileşeninin iğne uzunluğu |
10 mm |
| PCB kartı taşıma yüksekliği |
750±20 mm |
| Başlatma gücü |
9KW |
| Çalışma gücü |
2KW |
| Teneke fırının gücü |
6KW |
| Önyükleme gücü |
2KW |
| Motor Gücü |
0.25KW |
| Kontrol Metotları |
Dokunmatik ekran |
| Rak boyutları |
1400*1200*1500mm |
| Dış boyutlar |
2200*1200*1600mm |
| PCB kartı nakliye hızı |
0-1,2 m/dakikada |
| Önyükleme bölgesi sıcaklığı |
Oda sıcaklığı 180°C |
| Isıtma yöntemi |
Sıcak hava |
| Soğutma bölgeleri sayısı |
1 |
| Soğutma yöntemi |
Aksyal akış fanı soğutma |
| Teneke fırının sıcaklığı |
Oda sıcaklığı 300°C |
| Taşıma Yönü |
Soldan sağa |
| Sıcaklık kontrol yöntemi |
PID+SSR |
| Tüm makine kontrol modu |
Mitsubishi PLC + dokunmatik ekran |
| Akış kapasitesi |
En fazla 5.2L |
| püskürtme yöntemi |
Adımlı motor + ST-6 |
| Güç kaynağı |
3 fazlı 5 tel sistemi, 380V, 50Hz |
| Havalandırma |
4-7KG/CM2, 12.5L/Min |
| Ağırlık |
600KG |
PCB kartı gereksinimleri
- PCB üzerindeki bileşenlerin yükseklik sınırı: 90mm
- PCB kartı bileşeninin ayak uzunluğu sınırı: 10 mm
- PCB kartının taşınma yönü: Soldan sağa
Akış spreyi bileşeni
Blow Head:20-65 mm'lik püskürtme aralığı, ayarlanabilir fan açısı, 50 ila 200 mm arasında ayarlanabilir nozel yüksekliği, maksimum akış hızı 60 ml/dakikaya sahip ST-6 sistemi
Solunum yolu sistemi:İthalat edilen filtreler, kontrol valfleri ve boru armatürleri
Spray nozel hareket sistemi:Mitsubishi PLC akıllı kontrolü ile seçmeli püskürtme için adımlı motor
Jet Hareketi:Kaydırma raylı hassas adımlı motor
Akış Filtresi Geri Kazanım Sistemi:Paslanmaz çelik tel örgü filtrasyonu, filtrelemeyi ve fazla akışın geri kazanılmasını en üst düzeye çıkarmak için sıvı özelliklerini kullanır
Ön ısıtma bileşeni
Genişletilmiş Önyükleme Bölgesi:Toplam uzunluğu 600 mm ve bağımsız sıcaklık kontrolü olan 2 aşamalı sıcak hava ön ısıtma sistemi
Sıcaklık kontrolü:PID kontrolü
Isıtma bloğu:Tayvan'dan yüksek sıcaklıklı seramik ısıtma tüpü olan yüksek sıcaklıklı sıcak hava türbini
Kurulum Modu:Konforlu bakım ve onarım için çekmece tipi modüler tasarım
Teneke fırının bileşenleri
Sıcaklık aralığı:Oda sıcaklığı 300°C
Teneke fırının hareketi:El ile çalıştırma
İlk/İkinci Dalga Arası:20-30 mm
İlk Dalga:Yüzey montaj bileşenleri ve çift taraflı bant bileşenleri için Baozhun şok dalgası
İkinci Dalga Zirvesi:Baozun uyarma dalgası
Düşük oksidasyon tasarımı:Kurşun-tin kalıntıları ≤2kg/8h, kurşun dışı katran kalıntıları ≤1.5kg/8h (katran çubuğu kirliliklerine göre değişir)
Ekonomik mod çalışması:Gereksiz atıkları azaltmak için PLC ve fotoelektrik anahtar kontrolü
Dalga zirve motoru:Tayvan TCG Şirketi'nden yüksek sıcaklıklı motorla zirve yüksekliğinin dijital kontrolü
Isıtma bloğu:Sıcak hava ısıtma sistemi, Tayvan ANV katı durum rölesi ve ± 2 °C teneke sıvı ısıtması ile özel uzun ömürlü tasarım
Soğutma sistemi:Güçlü soğutma aksyal akış fan soğutma
PCB iletim sistemi
Rehber raylar:Yüksek sıcaklıklı paslanmaz çelik rayları ve termal telafi yapısı olan yüksek dayanıklı, aşınmaya dayanıklı özel alüminyum raylar
Rehber rayların paralelliği:0.5mm
Genişlik ayarlama:El genişliği ayarlama
Zincir Pençesi:Çifte kanca titanyum pençeli şerit standardı ≤2.5mm
iletim hızı aralığı:Minimum birim: 1 mm/min; Aralık: 0-2200 mm/min
Değişiklik:Elektronik kapalı döngü kontrolü 0-10 mm/dakikada
Zincir gerginliği:Düzenlenebilir dişli gerilimi
Taşıma Motoru:Aşırı yük sınırlayıcı koruması bulunan 90W Tayvan TCG motoru
Makine Yapısı
Vücut yapısı:Şık ve dayanıklı tasarımı olan düzleştirilmiş gövde çerçevesi
Ön ve arka kapı yapısı:Maksimum bakım alanına sahip tamamen kapalı yapılar
Elektrikli Kontrol Performansı
Kontrol yöntemi:Mitsubishi PLC + dokunmatik ekran
Kontrol arayüzü:Basit ve sezgisel çalışma, istikrarlı performans
Anormal Alarm:Yüksek veya düşük sıcaklık alarmı
Sıcaklık kontrolü koruması:Önyükleme veya lehimleme fırını arızalanırken ısıtmayı durdurur
Aksesuarlar Markalar ve Modeller
| Aksesuar Adı |
Marka ve Model |
| PLC, dokunmatik ekran |
Mitsubishi, ekran kontrolü. |
| Taşıma motoru, vites kutusu |
Tayvan TCG Tek fazlı 90W, Diş Kutusu: 1:120K |
| Titanyum Pençesi |
Özel titanyum alaşımlı çift kancalı pençeler, 1,5 mm kalınlığında |
| Teneke fırın motoru |
Tayvan TCG 3 fazlı 4 kutuplu 0.25KW yüksek sıcaklığa dayanıklı |
| Yardımcı röle |
OMRON MY2, MY4 |
| Frekans Transformörü |
Yatai 0.4KW |
| Isıtma tüpü |
Tayvan Fuarı, Nikel-Krom tel ithalatı |
| Fotoelektrik anahtar |
24V NPN Swiss Joy |
| Katı durum rölesi |
Zuoyi 40A |
| Hava anahtarı |
Chint |
| AC Contactor |
Chint |
| Termokop |
Tayvan Panta, yalıtım tipi K |
| Başlat düğmesi |
Schneider |
| Blow Head |
ST-6 |
Hizmet Sistemi
Kusurlar için sorumluluk süresi:Tüm aksesuarlar 1 yıllık ücretsiz garanti ile birlikte gelir (insan faktörleri hariç)
Garanti dışı:Ücretli hizmetle ömür boyu bakım (yalnızca işgücü ve malzeme maliyetleri)
Çalışma ortamı gereksinimleri
- Düz zeminli havalandırmalı ve kuru atölye
- Çevre sıcaklığı: 5-45°C
- Dayanıklı, iyi topraklanmış bir güç kaynağı ve nominal akım
Açmadan önce:Güç derecesini, uygun topraklamayı ve güvenli elektrik bağlantılarını kontrol edin.
Shenzhen Honreal Technology Co., Ltd hakkında
SMT ekipmanları Ar-Ge, üretim ve satış alanlarında uzmanlaşmış ulusal yüksek teknoloji girişimidir.Deneyimli teknik ekibimiz, değerli hizmetlerle çeşitli müşteri ihtiyaçlarını karşılamak için yenilikçiliğe odaklanır..
Sıkça Sorulan Sorular
S: Satışlarınızın kalitesini nasıl garanti edebilirsiniz?
Cevap: Harika performans sağlamak için teslimattan önce her makinenin sıkı bir şekilde test edilmesini garanti ediyoruz.
S: Eğitim nasıl gidiyor?
A: Mühendisler tesisimizde eğitim alabilir veya makineyle birlikte verilen eğitim videoları ve kullanıcı kılavuzu aracılığıyla kolayca öğrenebilirler.
S: Ürün üzerinde logom olabilir mi?
C: Ücretsiz özelleştirilmiş logo hizmetini tam olarak destekliyoruz - sadece gereksinimlerinizi sağlayın.
S: Bu makineleri kullanmak zor mu?
A: Hayır, çoğu müşteri 2 gün içinde çalışmayı öğrenir.
