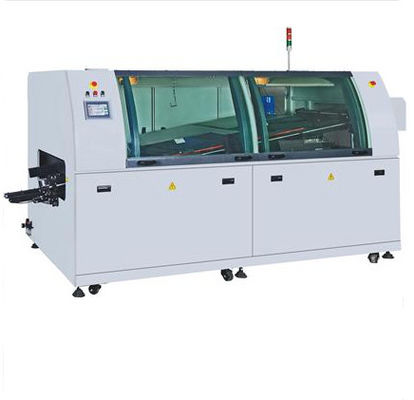

HR-300 LF kurşunsuz dalga kaynak makinesi
STD: Dokunmatik Ekran Kontrolü; OPT: Bilgisayar Kontrolü
¤ Düşük bileşen yoğunluğu/Yüksek verim gereksinimleri için uygundur
¤ Motorlu Fluxer püskürtme başı Çapraz
¤ Japonlar, ince moleküler boyutlara sahip püskürtme nozelini kullanıyor
¤ 2 Ön ısıtıcı; Sıcak Hava + Kızılötesi
¤ Temizlik için kullanışlı modüle edilmiş ön ısıtıcı yapısı
¤ SIEMENS PLC+PID Kapalı Döngü Kontrolü
¤ SUS 316L/TA1 Titanyum Lehimleyici Pot Seçenekleri
¤ El ile Lehimleme Pot'u Yukarı/Aşağı & Yükle/Çıkart
¤ Çeşitli Türde Lehimleyici Parmaklar
¤ 4-7° eğim ayarlanabilir
¤ Otomatik Parmak Temizleyicisi
¤ Çapraz Akış Doğal Hava Soğutması
¤ STD: Dokunmatik Ekran Kontrolü; OPT: Bilgisayar Kontrolü
| Model | HR-300LF | HR-300LF dokunmatik ekran |
| Makine boyutu | L3750×w1350×H1550mm | L3750 × W1350 × H1550 mm |
| Ağırlık | 800 kg | |
| Renk | Bilgisayar gri | |
| Genel | ||
| Ana kontrol | Bilgisayar+PLC kontrolü | Dokunmatik panel kontrolü |
| Ön ısıtıcı | 2 | |
| Soğutma bölgesi | 1 | |
| Soğutma eğim eğimi | Doğal Hava Soğutucu:3-4°C/s | |
| Egzoz gereksinimleri | ≥3m'/s ×2 | |
| Basınçlı hava ihtiyacı | >4kg/cm2 | |
| Güç gereksinimi | 3 Faz 5 Kablolar 38oVac 50/60 Hz | |
| Başlangıç tüketimi | ≤20kw | |
| Sürekli tüketim | ≤7kw | |
| Ramp up zamanı |
Ön ısıtma: Yaklaşık 15 dakika Lehimleyici: Yaklaşık 90 dakika |
|
| Sıcaklık ayar noktası |
Ön ısıtma: Oda sıcaklığı-200°C Lehimleyici kap: Oda sıcaklığı -300°C |
|
| Sıcaklık kontrolü | PID kapalı döngü kontrolü | |
| Sıcaklık doğruluğu | ±1°C | |
| Değişim boyunca sıcaklık | ±2°C | |
| Sıcak hava akışı | Yaklaşık 50CFM | |
| Süreç Genişliği | 50-300 mm | |
| Süreç Yüksekliği | 750 mm±30 mm | |
| Taşıyıcı hızı | 0-1800mm/min | |
| Ürün temizliği |
Parmak çukurlarına atıfta bulun. Üst taraf ≥100mm;alt taraf ≥15mm |
|
| Fluxer | ||
| Çöpe doğru püskürtme | SMC Pnömatik silindir sürüşü | |
| Moleküler boyut | 20-40 mikron | |
| Akış nozelinin çapı | 1.3mm | |
| Akış kapasitesi | 20 litre | |
| Kaynatma kapı | ||
| Pot kapasitesi | 300 kg | |
| Kap malzemesi |
Paslanmaz çelik 316L (Seçici: Titanyum TA1) |
|
| Dalga kayması | Chip ve Lambda arasında 36 mm | |
| Toplam miktar | 0.19-0.21kg/saat | |
Ayrıntılar:
Ön ısıtma sistemi:
1Ön ısıtıcı paslanmaz çeliklerden oluşan bir ısıtıcı kabidir.Isıtma elemanları, kapak içinde düzenlenmiş ve sıcaklığı doğru bir şekilde tespit etmek için kapak tavanına bir sensör yerleştirilmiştir..
2Bu tür bir ön ısıtıcı, rezinle kaplanmış PCB'leri hızlı bir şekilde ısıtacak ve bileşenlerin bağlantılarında, metal yüzeylerinde ve kablolarında kirletici maddeleri (oksitli katmanlar, yağ lekeleri vb.) kaldırmak için akışı etkinleştirecektir.Böylece akışın tam olarak oynamasına yol açar.Bu işlem ayrıca akışta bulunan herhangi bir nemyi buharlaştırır, uçucu çözücüleri çıkarır ve lehimleme sırasında kabarcıkları azaltır.hem PCB'lerin hem de bileşenlerin sıcaklığını yükseltebilir, böylece lehimleme sırasında ani sıcaklık artışı nedeniyle PCB'lerin deformasyonunu ve çok hızlı sıcaklık artışı nedeniyle bileşenlerin hasar görmesini önleyebilir..
Günlük bakım:
(1) Güç kaynağı voltajının normal olup olmadığını düzenli olarak kontrol edin.
(2) Eğer ön ısıtıcının sıcaklığı herhangi bir anormallik nedeniyle çok yüksekse,Kontrol sistemi otomatik olarak ön ısıtıcının güç kaynağını kesiyor ve ısıtıcıları korumak için alarm çalıştırılıyor.Eğer termometrede gösterilen sıcaklıklar çok şiddetli dalgalanırsa ve sabit bir seviyeye ulaşamazsa,nedeni, uyarı sınırlarının çok küçük olması (ve buna göre daha büyük değerlere yeniden ayarlanması) veya temassız anahtarların bozulması olabilir.
