Otomatik Dalga Lehimleme Makinesi Çift Kanca Otomatik Lehimleme Ekipmanı
PCB dalga kaynak makinesi HR-300E:
● Görünüş tasarımı, geniş cam sürükleyici kapı, gözlemlenmesi ve bakımı kolay; uyumlu renk, insanlara odaklı tasarım konsepti.
● Dokunmatik ekran, kullanımı kolay.
● Akış, ithal püskürtme tabancasıyla atomlaştırılır ve dönüştürme modu adımlı motordur. Hız sabit, atomlaşma tekdüze ve konumlandırma doğrudur.
● Otomatik püskürtme izleme sistemi, püskürtme alanı ve zamanı otomatik olarak PCB boyutuna göre ayarlanır ve otomatik temizleme püskürtme tabancası fonksiyonuna sahiptir.
● Ön ısıtıcı, yeterli ön ısıtma alanı, verimli termal telafi ve yeterli ve tek tip bir ön ısıtma ile bağımsız bir ısıtma modülü tasarımı benimser.
● Teneke fırın sistemi dış ısıtma modunu, yakın dalga tırmanışı tasarımını, ayarlanabilir nozzle açısını ve isteğe bağlı olarak standart ve enerji tasarrufu çalışma modunu benimser.ve otomatik olarak toplayabilirTemizlenmesi kolay.
● Teneke fırını çevre koruması, enerji tasarrufu, yüksek verimlilik ve sabit sıcaklıktır.
● Dalga tepesinde frekans dönüşüm kontrol teknolojisi, son derece bağımsız kontrol, basit çalışma ve dijital görüntüleme vardır.
● Tarih ve saat, otomatik açılış ve kapanış için işletim gereksinimlerine göre ayarlanabilir.
● PCB otomatik sayım fonksiyonu ile, üretim yönetimi için uygundur.
● Ses ve ışık alarmı, metin uyarısı ve acil durma fonksiyonu ile donatılmıştır.
● PLC ve dokunmatik ekran kontrol sistemi.
● Lehimleyici kap, kurşunsuz lehim için % 100 uygun titanyum malzemeden yapılmıştır.
● Müşteri, palet için "L" parmağı veya PCB için çift kanca parmağı seçebilir.
| HR-300E - Spesifikasyonlar | |
| Model | HR-300E |
| PCB genişliği | 50-400MM |
| Lehimleyici kap kapasitesi | 250 kg |
| Hareket gücü/genel güç | 9-10 kW/18 kW |
| Boyut | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Net ağırlık | 800KG |
| Kontrol sistemi | Dokunmatik ekran + PLC |
| Taşıyıcı motor | 3Ph 220V, 90W |
| Taşıyıcı hızı | 200MM-1800MM/Min |
| Akış kapasitesi | 6.5 litre |
| Alkol kapasitesi | 4.5 litre |
| PCB taşıyıcı yönü | Soldan sağa |
| püskürtme yöntemi | Adımlı motor sürücüsü, doğrusal ray ve kaydırıcı hareketli püskürtücü |
| Çöplük | Japonya ST-6 |
| Ön ısınma bölgesi | 1 ayrı alt ön ısıtma bölgesi |
| Önyükleme gücü | 7.5kw/zone |
| Kaynatma kapı malzemesi | Tamamen Ti |
| Kaynatma kazanı ısıtıcısı | Çelikten |
| Isıtma gücü | 1.2KW*7PCS |
| Dalga numarası | Çift dalga |
| Dalga tipi | Turbulans ilk dalga ve Lambda 2. dalga |
| Erime süresi | 60 dakika. |
| Kaynatma kapı kaldırma ve indirme | Kılavuz |
| Lehimleyici tencere girer ve çıkar | Motorlu |
| Parmak temizleme pompası | 1PH 220V 10W |
| Parmak tipi | Çift kanca |
| Parmak malzemesi | Ti |
| Lehim açısı | 5-7° |
| Havalandırma | 3-5BAR |
| Güç kaynağı | 3PH 380V 50HZ |

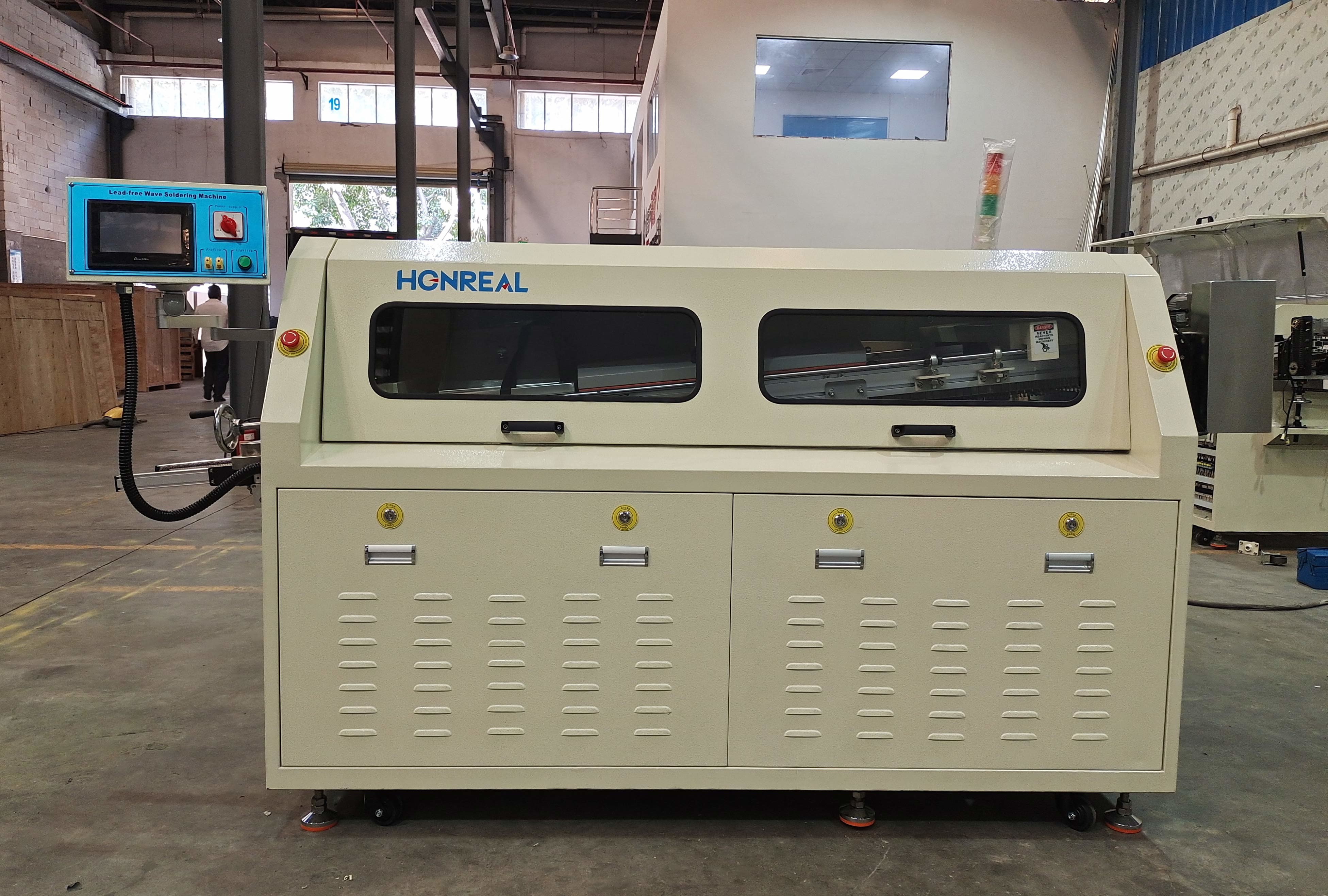

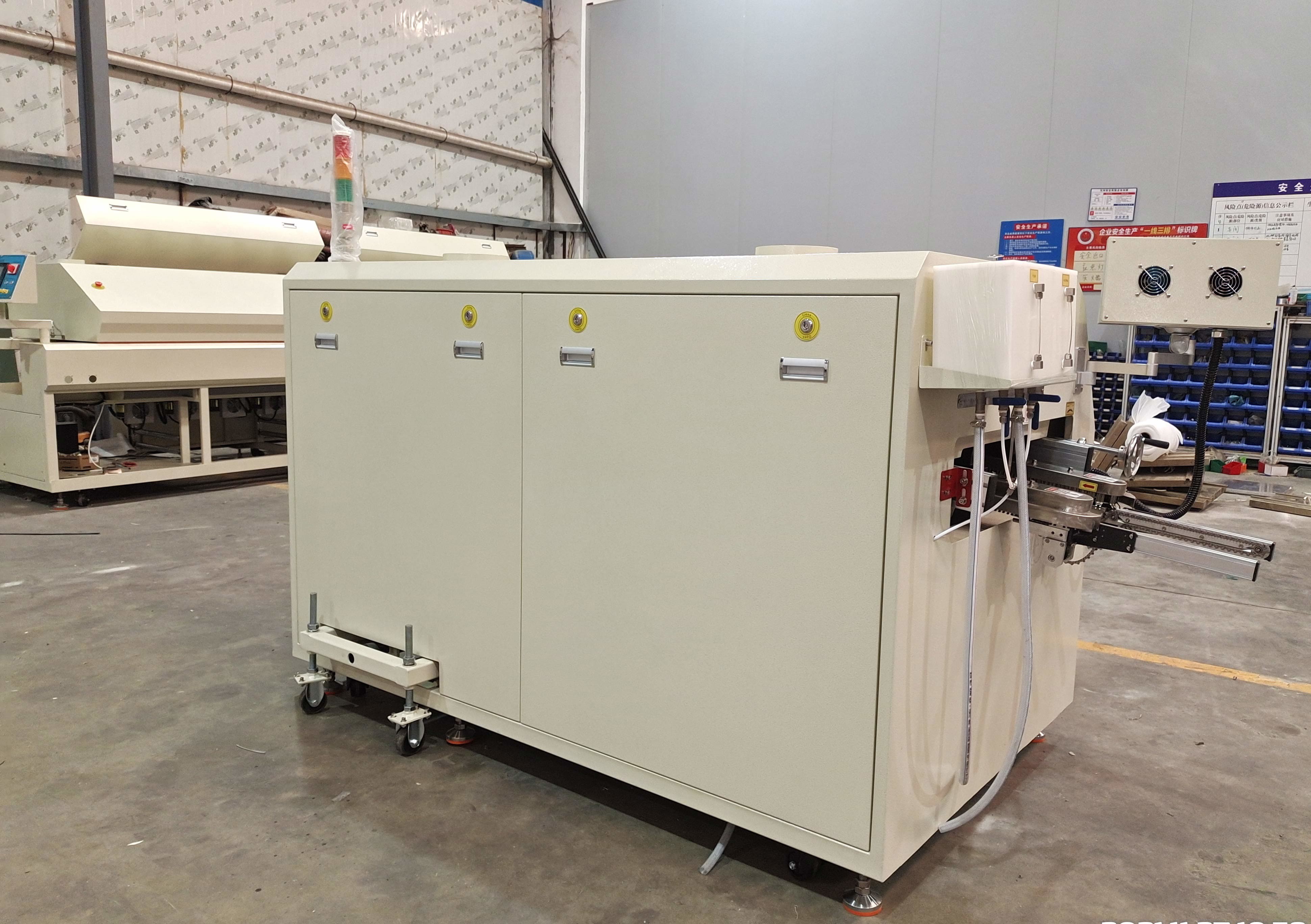

Fotoğraf gösterisi:
Kurulum yeri:
1. Toz veya diğer maddelerin kaynak kalitesini etkilemesini önlemek için makineyi açık ve havalandırılmış bir ortamda çalıştırın;
2- Makineyi elektrik veya manyetik müdahale kaynaklarının yakınlarına yerleştirmeyin.
3- Makinenin giriş ve çıkışında fan veya pencerenin rüzgarla yüzleşmesine izin vermeyin.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
