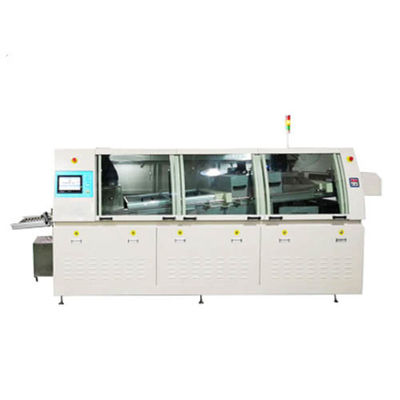

Yüksek Verimli Otomatik Kurşunsuz DIP Hatlı Çift Dalga Otomatik Dalga Lehimleme Makinesi
● Yeni bir modern tasarım, geleneksel dik açılı dış cephenin yerini almıştır. Tasarım, mekanik estetik ve uygulanabilirlik üzerine kuruludur ve bakımı kolay bir iş haline getirir.
● PLC kontrolör, PC ve çevrimiçi UPS, istikrarlı, güvenli ve verimli bir kontrol sistemi oluşturur.
● Yazılım, PCB sayımı, sıcaklık ayarı ve düzenleme, PCB parametre menüsü ve profil testi, alarmlar ve çoklu dil çevirisi gibi işlevlere sahiptir. Aynı zamanda, yazılım, dalga motorunun güvenli çalışma sıcaklığı gibi güvenlik konularında birçok etki yaratmıştır.
● Bir haftalık zamanlayıcı, müşteriler için harika bir işlev sağlayacaktır. Operatör, bu dalga lehimleme makinesi için haftalık çalışma programını düzenleyebilir. Makine, operatör işe gelmeden önce lehimin erimesi için otomatik olarak açılabilir. Çalışma zamanı geldiğinde, lehim erimiş ve her şey hazırdır. Bu, müşteriye her gün yaklaşık 1,5 saat tasarruf sağlayacaktır.
● Özel olarak tasarlanmış kılavuz ray, ısıdan kaynaklanan deformasyonu azaltır; İki yıl çalıştıktan sonra, tüm konveyör raylarını değiştirmek yerine sadece bakır çubukları değiştirmeniz gerekir.
● Step motorla tahrik edilen püskürtücü, hızı PC'de ayarlanabilir. Hareket ve durma süresi daha hassas bir şekilde ayarlanacaktır.
● Püskürtücü Japonya'da üretilmiştir; akının mükemmel atomizasyon performansını sağlar.
● Otomatik olarak akı ekleme, akı tankında iki sensör bulunur. Akı limitin altına düştüğünde, otomatik olarak akı beslemek için pompayı açacaktır. Operatörün sadece tüm varil akıyı akı tankına koyması, aynı zamanda emme tüpünü varile yerleştirmesi gerekir.
● PID modelinde sıcaklık kontrolörü tarafından kontrol edilen zorunlu hava konveksiyonlu ön ısıtma bölgesi. Ön ısıtma bölgesi, PCB için yeterli ve homojen ısı sağlayacaktır.
● 3 ayrı alt sıcak hava bölgesi ve üçüncü üst sıcak hava bölgesi isteğe bağlıdır, bu yapılandırma lehimleme için en büyük ön ısıtma etkisini sağlayacaktır.
● Lehim potası için dökme demir ısıtıcı kullanın, lehim potasının dışına monte edilmiştir. Bu yeni montaj şekli, lehim potasının ömrünü uzatacaktır.
● Çift dalga lehim. Her iki dalga yüksekliği de transdüser tarafından kontrol edilir. Gücün frekansını ayarlayarak dalga yüksekliğini değiştirmek.
● Lehim potası 3 mm kalınlığında Ti malzemeden yapılmıştır. Uzun ömür garantisi.
● İtalyan yapımı yüksek kaliteli B&M dalga motoru, düşük gürültü ve daha kararlı.
● Lehim potası yukarı ve aşağı kalkabilir, otomatik olarak içeri ve dışarı hareket edebilir. Müşterinin lehim potasını değiştirmesi ve kurşunlu ve kurşunsuz arasında geçiş yapması çok kolaydır.
HR-400L Kurşunsuz Dalga Lehimleme Makinesi Özellikleri
| HR-400L Özellikleri |
| Model |
HR-400L |
| PCB genişliği |
50-400MM |
| Lehim potası kapasitesi |
390kg |
| Çalışma gücü/genel güç |
5-12KW/25KW |
| Makine boyutu |
4260(U)*1495(G)*1725(Y) |
| Net ağırlık |
1500KG |
| Kontrol sistemi |
PC + PLC |
| Konveyör motoru |
3Ph 220V , 90W |
| Konveyör hızı |
200MM-1800MM/Dak |
| Alkol kapasitesi |
4.5 litre |
| Konveyör yönü |
Soldan sağa |
| Püskürtme yöntemi |
step motor ve kaydırmalı hareketli püskürtücü |
| Püskürtücü |
Japonya ST-6 |
| Ön ısıtma bölgesi |
3 ayrı alt ön ısıtma bölgesi |
| Ön ısıtma gücü |
4kw/bölge |
| Lehim potası malzemesi |
Tamamen Ti |
| Lehim potası ısıtıcısı |
Dökme demir |
| Isıtıcı gücü |
1.2KW*10PCS |
| Dalga sayısı |
çift dalga |
| Dalga tipi |
Türbülans ilk dalga ve Lambda 2. dalga |
| Erime süresi |
110 dakika |
| Lehim potası yukarı&aşağı |
Elektrik anahtarı |
| Lehim potası içeri&dışarı |
Elektrik anahtarı |
| Parmak temizleme pompası |
1PH 220V 10W |
| Parmak tipi |
Çift kanca Veya L parmak |
| Parmak malzemesi |
Ti |
| Lehim açısı |
5-7° |
| Hava beslemesi |
3-5BAR |
| Güç kaynağı |
3PH 380V 50HZ |
Proses tanıtımı:
Bileşenlerle takılan ve monte edilen ve lehimlenmesi gereken PCB'ler, dalga lehimleme sisteminin besleme ucunda motor tahrikli tampon konveyör tarafından sürekli ve otomatik olarak zincir konveyör sistemine gönderilecek ve daha sonra akı püskürtme, ön ısıtma, dalga lehimleme ve soğutma dahil olmak üzere tüm işlemler tek tek gerçekleştirilecektir. Bundan sonra, lehimlenmiş PCB'ler zincir konveyör tarafından lehimleme sisteminden çıkarılacaktır.
Detaylar:
Yükleme sistemi
Doğrudan takma konveyörüne bağlanabilen, sayım için alttaki sensör ve akı püskürtücüyü açma/kapama; genişlik talimatı için cetvel ve iğne ile.
Akı sistemi
Akı püskürtme sistemine hava beslemesi, tüm hava akış basıncı akış basınç ölçer ile ayarlanabilir.
Akı sisteminin hareketi
Step motor ve ray/kaydırıcı tarafından tahrik edilen yüksek kaliteli püskürtücü, dokunmatik ekranda hareket hızı ayarı, step sürücü ve PLC kontrol sistemi düzgün ve düşük gürültülü bir hareket sağlar. Geleneksel hava silindiri tahriki ile karşılaştırıldığında, hareket hızı dokunmatik ekranda ayarlanabilir ve hareket hızı hava silindiri gibi hava basıncından etkilenmez.
