Yüksek Kaliteli Düşük Maliyetli Çevrimiçi THT Delik Seçmeli Dalga Lehimleme Sistemleri
Selektif dalga lehimleme, delikli bileşen lehimlemesinin geliştirme gereksinimlerini karşılamak için icat edilen dalga lehimlemesinin özel bir biçimidir.Özellikle yüksek kaliteli elektronik ürünlerdeki delikli bileşenlerin lehimlenmesi için uygundur.Örneğin: askeri elektronik ürünler, otomotiv elektroniği, anahtarlama güç kaynağı ürünleri ve daha yüksek lehim güvenilirliği gerektiren diğer endüstriler.
Avantajlı:
1Entegre tam fonksiyonel model, tüm hareket platformu entegre püskürtme ve kaynak, kompakt alan.
2.PCB plaka sabit, püskürtme ve kaynak platformu hareket.
3Yüksek kaynak kalitesi, kaynak geçiş oranını büyük ölçüde iyileştirir.
4SMEMA çevrimiçi taşımacılığının modüler tasarımı, müşterilerin esnek hat oluşumunu destekler.
5.Tam PC kontrolü. Tüm parametreler PC'de ayarlanabilir ve PCB menüsüne kaydedilebilir, hareket yolu, lehim sıcaklığı, akış türü, lehim türü, n2 sıcaklığı vb.En iyi izlenebilirlik ve tekrar kaynak kalitesini elde etmek kolaydır.
| Makine adı | SELPOT-400 | |
| Genel | ||
| Boyut | L1520mm X W1650mm X H1650mm | |
| Genel güç | 18kw | |
| tüketim gücü | 5-7kw | |
| Güç kaynağı | Üç fazlı 380V 50HZ | |
| Net ağırlık | 1200KG | |
| Yeniden kullanılmış hava kaynağı | 0.4-0.6MPa | |
| Gerekli hava akışı | 8-12L/dakika | |
| Gerekli N2 basıncı | 0.4-0.6MPa | |
| Gerekli N2 akışı | Saatte 2 metreküpten fazla | |
| Gerekli N2 saflığı | >99.998% | |
| Gerekli yorgunluk | 500-800CMB/Saat | |
| taşıyıcı veya PCB | ||
| taşıyıcı | Ürüne göre | |
| Maksimum taşıyıcı boyutu | L400 x W400 mm | |
| PCB kalınlığı | 0.2mm-----6mm | |
| PCB kenarı | 5 mm veya daha fazla | |
| Kontrol & taşıyıcı | ||
| kontrol etmek | Endüstriyel PC | |
| Taşıyıcı genişliği | 100-400MM | |
| Taşıyıcı tipi | SUS rulo | |
| Taşıyıcı kalınlığı | 2-6 mm (kıyısı kalınlığı veya taşıyıcı kalınlığı) | |
| PCB taşıyıcı yönü | Soldan sağa | |
| PCB taşıyıcı yukarı boşluğu | 100 mm | |
| PCB taşıyıcı alt boşluğu | 30 mm | |
| Taşıyıcı yükü | < 10kg | |
| Konveyör rayı | Alüminyum ray | |
| Taşıyıcı yüksekliği | 900+/-30mm | |
| Hareket masası | ||
| Hareket ekseni | X, Y, Z | |
| Hareket kontrolü | Kapalı döngü servo kontrolü | |
| Hareket motoru | Panasonic servo motoru | |
| top vida | Hiwin | |
| konum doğruluğu | + / - 0,05 mm | |
| şasi | metal kaynak | |
| Akış yönetimi | ||
| akış nozlu | Japonya Lumina | |
| nozel dayanıklılığı | paslanmaz çelik | |
| Akış tankı kapasitesi | 3L | |
| Akış tankı | Basınç tankı | |
| Alkol tankı kapasitesi | 1 litre | |
| Alkol tankı | Basınç tankı | |
| Önyükleme | ||
| Önyükleme yöntemi | Yukarı IR ısıtma | |
| Isıtmanın gücü | 13.5kw | |
| sıcaklık aralığı | 25-240°C | |
| Peçeteci | ||
| Standart kap numarası | 1 adet | |
| Lehimleyici kap kapasitesi | 13 kgs / lehimli kap (elektromanyetik pompa) | |
| Lehimleme sıcaklığı kontrolü | PID | |
| Erime süresi | 20-30 dakika. | |
| En yüksek kaynak sıcaklığı | 350 °C | |
| Peçeyli ısıtıcı | 1.2kw | |
| Lehimli nozel | ||
| Düzgeci | özel | |
| malzeme | yüksek karbon alaşımı | |
| Standart donanımlı nozel | Standart donanımlı 5pcs/ lehimli tencere ((nozelin iç çapı 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2 yönetimi | ||
| N2 ısıtıcısı | standart donanımlı | |
| ID N2 sıcaklık aralığı | 0- 350 C | |
| N2 tüketimi | 2 m3 /h / nozel | |

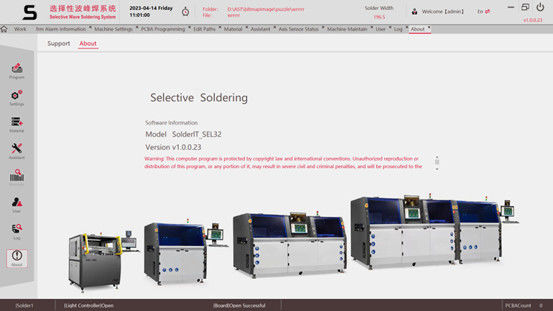

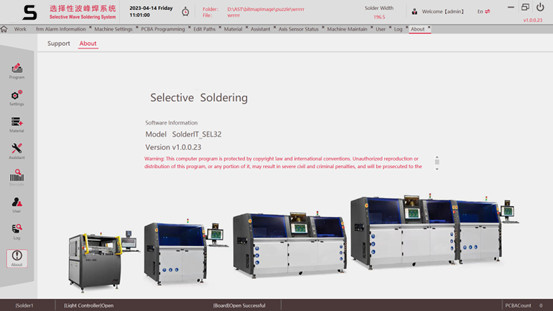

Ayrıntılar:
1En az yapılandırma
İşlemci 2.0GHz'den az değil, iç depolama 4GB'den az değil, boş disk alanı 16GB'den az değil.
2. Yapılandırmayı tavsiye et
Dört çekirdekli 1.8GHz işlemci, iç depolama 8G, sol 512GB disk alanı, gigabit ağ kartı.
3.Ekran çözünürlüğü
1920 * 1080 (gerekli)
İşletim sistemi:Win7 64 bit,Win10 64 bit
