Avantajlı:
1Entegre tam fonksiyonel model, tüm hareket platformu entegre püskürtme ve kaynak, kompakt alan.
2.PCB plaka sabit, püskürtme ve kaynak platformu hareket.
3Yüksek kaynak kalitesi, kaynak geçiş oranını büyük ölçüde iyileştirir.
4SMEMA çevrimiçi taşımacılığının modüler tasarımı, müşterilerin esnek hat oluşumunu destekler.
5.Tam PC kontrolü. Tüm parametreler PC'de ayarlanabilir ve PCB menüsüne kaydedilebilir, hareket yolu, lehim sıcaklığı, akış türü, lehim türü, n2 sıcaklığı vb.En iyi izlenebilirlik ve tekrar kaynak kalitesini elde etmek kolaydır.

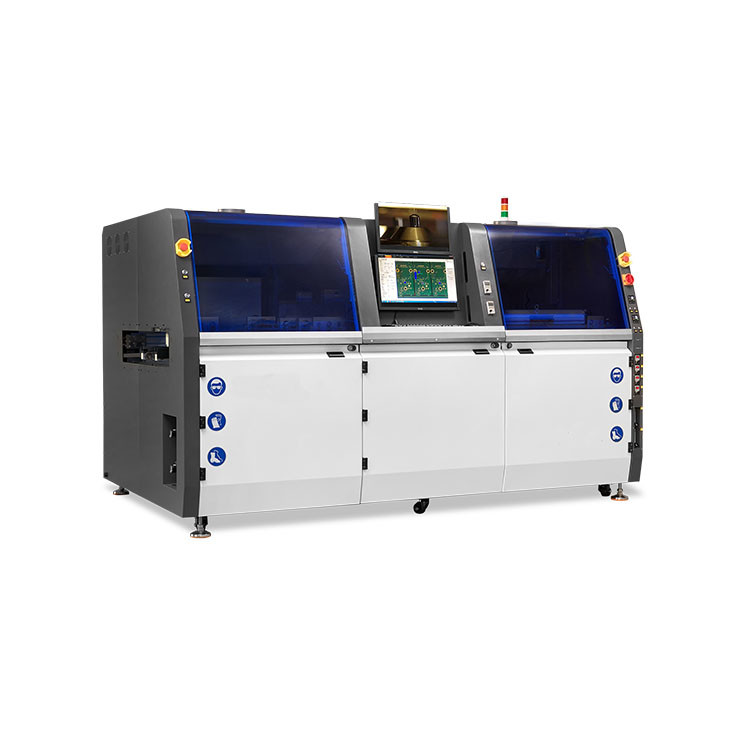

| Makine adı | SEL-31 |
| Genel | |
| Boyut | L2550 X W1480 X H1665 |
| Genel güç | 16kw |
| tüketim gücü | 4 - 8kw |
| Güç kaynağı | Tek fazlı 220V 50HZ |
| Net ağırlık | 1500KG |
| Yeniden kullanılmış hava kaynağı | 3-5BAR |
| Gerekli N2 akışı ve saflığı | 3 m3 / saat, saflık>99.998% |
| Gerekli yorgunluk | 600-1000CMB/Saat |
| Kontrol & taşıyıcı | |
| kontrol etmek | Endüstriyel PC + PLC kontrolü |
| Taşıyıcı genişliği | 100-400MM |
| Taşıyıcı tipi | Çaplama ve ön ısıtma bölümleri zincir demiryolu taşımacılığı, lehim bölümleri rulo taşımacılığı |
| PCB taşıyıcı yönü | Soldan sağa ya da sağdan sola |
| Konveyör rayı | Alüminyum ray |
| Taşıyıcı yüksekliği | 900+/-30mm |
| Hareket masası | |
| Hareket ekseni | X, Y, Z |
| Hareket kontrolü | Kapalı döngü servo kontrolü |
| konum doğruluğu | + / - 0,05 mm |
| alev | metal kaynak |
| Akış yönetimi | |
| akış nozlu | Japonya Lumina |
| nozel dayanıklılığı | paslanmaz çelik |
| Akış tankı kapasitesi | 1 litre |
| Alkol tankı kapasitesi | 1 litre |
| Önyükleme | |
| Önyükleme yöntemi | Üstte sıcak hava, altta IR ısıtıcı. |
| Isıtmanın gücü | 6kw |
| sıcaklık aralığı | 25-240 derece. |
| Kaynatma kapı | |
| Standart kap numarası | 1 PCS |
| Lehimleyici kap kapasitesi | 16 kg / lehim kapı |
| Lehimleme sıcaklık aralığı | PID |
| Erime süresi | 30 dakika. |
| En yüksek kaynak sıcaklığı | 350 C |
| Peçeyli ısıtıcı | 1.5kw/ lehim kapı |
| Lehimli nozel | |
| Düzül bulanıklığı | özel |
| malzeme | yüksek karbon alaşımı |
| Standart donanımlı nozel | Tandard donanımlı 5 adet ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| N2 yönetimi | |
| N2 ısıtıcısı | standart donanımlı |
| N2 sıcaklık aralığı | 0 - 350 C |
| N2 tüketimi | 1---3m3 /h / nozel |
Standart makineler şunlardır:
| 序号Seriyel | 名称Item | 内容content içerik | Sayı miktarı |
| 1 | Kontrol sistemiKontrol sistemi | bilgisayar makine ve ekran PC ve monitör |
1套 ((set) |
| 实时监控摄像头 Monitör kamerası canlı | |||
| kontrolör ve kontrol kartı hareket kontrolü | |||
| 2 |
Platforma hareket sistemi (喷雾用) |
全??造两轴平台xy hareket masası |
1套 ((set)
|
| 两轴全配滚珠丝杆及直线导轨2 eksen, top vida ve doğrusal şerit rayı ile donatılmıştır | |||
| 两轴全配伺服电机及伺服驱动器2 eksenli servo motor ve sürücü ile donatılmış | |||
| 3 | Seçimci 喷雾系统Flusing sistemi | 进口喷射 进口喷射 进口 进口 进口 |
1套 ((set)
|
| 助剂 flux tankı | |||
| 喷雾气 kontrollü akış pnevmatik sistemi | |||
| 喷嘴自动清洁系统Nozzle otomatik temizleme sistemi | |||
| 4 | 预热系统 (Önce ısıtma sistemi) 预热系统 (Önce ısıtma sistemi) | 热风上预热, 红外射灯下预热 Sıcak havanın ön ısıtımı,altta IR ısıtıcısı |
1套 ((set)
|
| 5 |
Platforma hareket sistemi (silikon) |
全??造三轴平台xyz hareket masası |
1套 ((set)
|
| Üç asansörlü tümlü rulo珠丝杆 ve düz çizgi rehber3 eksen, top vida ve doğrusal şerit rayı ile donatılmıştır | |||
| Servo motor ve sürücü ile donatılmış üç asılı tam donanımlı servisli elektrikli makine ve servisli sürücü | |||
| 6 | 選択性 接锡炉Solding pot (Saldırma çanak) | 15KG锡炉,叶轮,流道,伺服系统15kg kapasiteli lehim kazanı, döngü, tünel, sunucu motoru |
1套 ((set)
|
| ¥炉超温超液位警报装置 ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ | |||
| ¥炉温控系统 lehim sıcaklığını kontrol eden sistem | |||
| ¥ 气在线独立温控系统n2 hat içi ısıtma sistemi | |||
| 标配5个 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) Standart donanımlı lehim ucu | |||
| 7 |
运输部份 Taşıyıcı sistemi |
前后运输导轨独立步进驱 ((喷雾预热段) Ön ve arka taşıma rehber rayının bağımsız adım sürücüsü (spray ön ısıtma bölümü) |
1套 ((set)
|
| 前后链条 nakliye yolu ((喷雾预热段) Ön ve arka zincir nakliye kılavuzu (spray ön ısıtma bölümü) | |||
| PCB plaka engelleme cihazı 喷雾段,预热段 PCB plaka engelleme cihazının püskürtme bölümü, ön ısıtma bölümü | |||
| 前后运输导轨独立步进驱动 (锡炉段) Ön ve arka taşıma rehber rayının bağımsız adım sürücüsü (kalay lehimleme bölümü) | |||
| 前后滚轮运输导轨 (锡炉段) Ön ve arka yuvarlak taşıma kılavuzu (tin lehimleme bölümü) | |||
| PCB板阻??装置锡炉段PCB plaka engelleme cihazı teneke lehimleme bölümü | |||
| PCB板侧 装置PCB yanlı sıkıştırma sistemi | |||
| 8 | 机器??体Makine şasi | 机架及表面喷粉机框架/cover & painting (Mesin çerçeve/kapak ve yüzey püskürtme makinesinin boyası) |
1套 ((set)
|
