Avantajlı:
1.Offline model makine, aynı XYZ hareket tablosunda, seçici akış ve lehimleme, kompakt ve tam işlev kombinasyonu.
2Yüksek kaynak kalitesi.
3.PCB tahta hareketi, püskürtme ve kaynak platformu sabitlenmiştir.
4.Lotlama için SMT üretim hattının yanına yerleştirilebilir, çok esnek.
5.Tam PC kontrolü. Tüm parametreler PC'de ayarlanabilir ve PCB menüsüne kaydedilebilir, hareket yolu, lehim sıcaklığı, akış türü, lehim türü, n2 sıcaklığı vb.En iyi izlenebilirlik ve tekrar kaynak kalitesini elde etmek kolaydır.

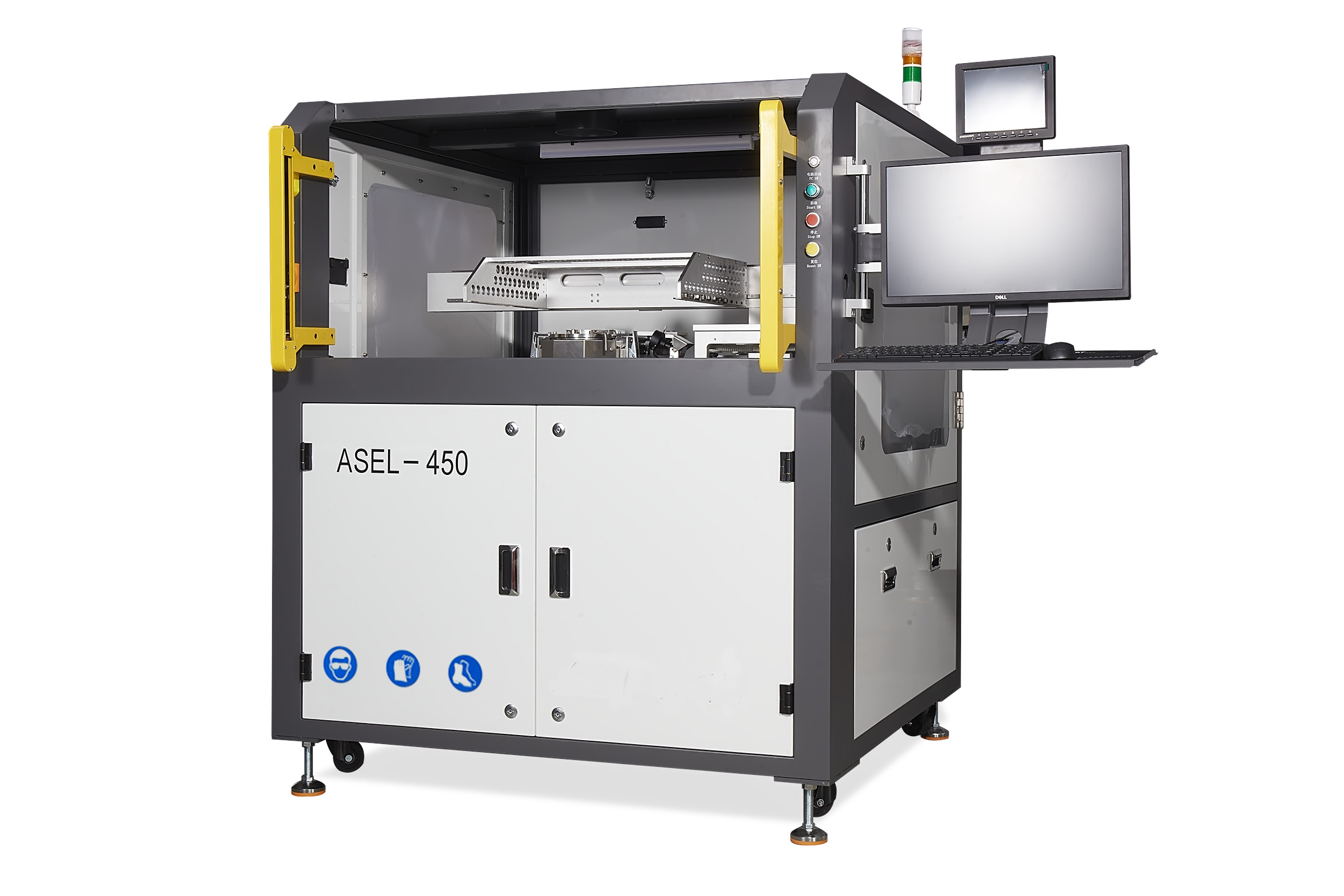

| Ürün | ASEL-450 |
| Genel | |
| Çalışma gücü/En yüksek güç | 1--3KW/5KW |
| PCB boyutu | 50x50-350x450mm |
| Makine boyutu | 1090*1256*1340mm |
| Net ağırlık | 320KG |
| Güç kaynağı | 1PH 220V 50HZ |
| Havalandırma | 3-5 bar |
| İhtiyaç duyulan tükenme | 100M3/saat |
| PCB Robotik Platformu | |
| Hareket Eksenleri | X, Y, Z |
| Hareket Kontrolü | Tam servo |
| Konum Doğruluğu | + / - 0,05 mm |
| PCB'nin üst açıklığı | 80 mm |
| PCB alt boşluğu | 30 mm |
| PCB konumlandırması | Kendini test basıncı |
| Kaynatma Yönetimi | |
| Standart Kaynatma İstasyonları | 1 adet |
| Kaynatma Kapasitesi | 15 kg |
| Lehimleme sıcaklığı kontrolü | PID |
| Isınma Zamanı | 45 dakika. |
| Maksimum sıcaklık | 380 C |
| Kaynatma Pot ısıtıcısı | 3kw |
| Lehimli nozeller | |
| MiniWave Nozzles | 2 ila 8 mm. |
| Özel bir nozel | Sağlayabilir. |
| Azot (N2) İnersiyon Yönetimi | |
| N2 ısıtıcısı | standart donanımlı |
| N2 Temp PID kontrol aralığı | 0 - 350 C |
| Nozzle başına N2 tüketimi | 1.5m3/H/NOZZLE |
| Gerekli N2 saflığı oksijen. | O2 < 20 ppm |
| Akış Yönetimi | |
| Spray Flux nozel | Minik püskürtücü, atomlaştırma tipi |
| Akış Kapasitesi | 1.2L |
| Akış tankı | Basınç tankı |
| Kontrol Sistemi | |
| Program yöntemi | Bilgisayar kontrolü |
| Kontrol sistemi | Bilgisayar kontrolü |
| Tipik Program Zamanı | 10 dakika. |
