● Geleneksel dik açılı dış görünümün yerine yeni bir düzenlenmiş tasarım getirilmiş ve mekanik estetiğe ve kullanışlılığa dayanarak bakımı kolaylaştırılmıştır.
● PLC denetleyici, PC ve on-line UPS, istikrarlı, güvenli ve verimli bir kontrol sistemini oluşturur.
● Yazılım PCB sayımı, sıcaklık ayarlama ve düzenleme, PCB parametre menüsü ve profil testi, alarm ve multi-dil dönüştürme gibi işlevlere sahiptir.Bu yazılım güvenlik sorunları hakkında çok fazla etki yaratıyor..
● Bir haftalık zamanlayıcı müşteri için şaşırtıcı bir işlev sağlayacaktır.Ve makine operatör çalışmaya gelmeden önce lehim erime otomatik olarak açılabilirİş zamanı gelince, lehim erimiş ve her şey hazırdır.Bu müşteri için her gün yaklaşık 1,5 saat tasarruf eder.
● Özel olarak tasarlanmış kılavuz rayı, ısıdan kaynaklanan deformasyonu azaltır; İki yıllık çalışma sonrasında, tüm konveyör raylarını değiştirmek yerine sadece kabuk çubuklarını değiştirmeniz gerekir.
● Stepper motor ile tahrik edilen püskürtücü, PC'de hız ayarlanabilir. Hareket ve durma süresi daha değerli bir şekilde ayarlanabilir.
● Japonya'da üretilen püskürtücü, akışın mükemmel atomlaştırma performansını sağlar.
● Akış tankında iki sensör vardır. Akış sınırdan düşük olduğunda, otomatik olarak akış beslemek için pompayı açacaktır.Operatör sadece akış tankına tüm varil akış koymak gerekirBu arada, emme tüpünü fıçıya koy.
● PID modelindeki sıcaklık denetleyicisi ile zorla hava konveksiyonu ön ısıtma bölgesi kontrolü. Ön ısıtma bölgesi PCB için yeterli eşit ısı sağlayacaktır.
● 3 ayrı alt sıcak hava bölgesi ve üçüncü üst sıcak hava bölgesi isteğe bağlı olarak, bu konfigürasyon lehimleme için en büyük ön ısıtma etkisini sağlayacaktır.
● Lehimli tencere için dökme demir ısıtıcısını kullanın, lehimli tencere dışına monte edilir.
● İki dalga kaynağı. Her iki dalga yüksekliği de dönüştürücü tarafından kontrol edilir. Güç frekansını ayarlayarak dalga yüksekliğini değiştirmek.
● Lehimleyici kap 3 mm kalınlığında Ti malzemesinden yapılmıştır.
● İtalyanca yapılmış yüksek kaliteli B&M dalga motoru, düşük gürültü ve daha istikrarlı.
● Lehimli tencere yukarı ve aşağı kaldırılabilir, otomatik olarak hareket edebilir ve dışarı çıkabilir.

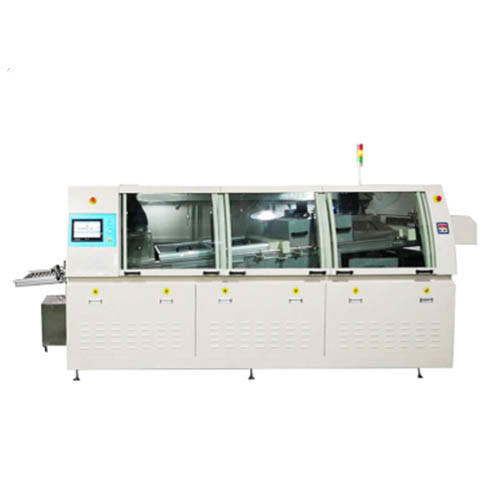

HR-400F kurşunsuz dalga kaynak makinesi özellikleri
| HR-400F - Özellikler | |
| Model | HR-400F |
| PCB genişliği | 50-400MM |
| Lehimleyici kap kapasitesi | 390kg |
| Hareket gücü/genel güç | 5-12KW/25KW |
| Makine boyutu | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| Net ağırlık | 1500KG |
| Kontrol sistemi | PC + PLC |
| Taşıyıcı motor | 3Ph 220V, 90W |
| Taşıyıcı hızı | 200MM-1800MM/Min |
| Alkol kapasitesi | 4.5 litre |
| Taşıyıcı yönü | Soldan sağa |
| püskürtme yöntemi | Adımlı motor ve kaydırıcı hareketli püskürtücü |
| Çöplük | Japonya ST-6 |
| Ön ısınma bölgesi | 3 ayrı alt ön ısıtma bölgesi |
| Önyükleme gücü | Bölge başına 4kw |
| Kaynatma kapı malzemesi | Tamamen Ti |
| Kaynatma kazanı ısıtıcısı | Çelikten |
| Isıtma gücü | 1.2KW*10PCS |
| Dalga numarası | Çift dalga |
| Dalga tipi | Turbulans ilk dalga ve Lambda 2. dalga |
| Erime süresi | 110 dakika. |
| Kaynatma kapı kaldırma ve indirme | Elektrik anahtarı |
| Lehimleyici tencere girer ve çıkar | Elektrik anahtarı |
| Parmak temizleme pompası | 1PH 220V 10W |
| Parmak tipi | Çift kanca veya L parmağı |
| Parmak malzemesi | Ti |
| Lehim açısı | 5-7° |
| Havalandırma | 3-5BAR |
| Güç kaynağı | 3PH 380V 50HZ |
Süreç tanıtımı:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by one, akış püskürtmesi, ön ısıtma, dalga kaynak ve soğutma içerir.
Önlemler:
1Akış ve seyreltme maddesi düzenli olarak doldurulmalıdır. Akış bileşimlerinin eşitsiz buharlaşması nedeniyle, akışın özel ağırlığı düzenli olarak kontrol edilmeli ve en iyi değeri 0 olarak korunmalıdır.83.
2Genellikle, tüm akış 15-30 gün içinde değiştirilmelidir, ancak bozulmasına bağlıdır.
3Fırçayı her gün, vardiya bittikten sonra, çok fazla kirin orada kalmasını önlemek için fırçayı çıkartarak ve alkol kafesine daldırarak temizlemek gerekir.Çarpıp zarar vermemek için elinden geleni yap..
4Çok fazla pislik kalırsa sensörü düzenli olarak kontrol edin.
5Spray kontrolü için iki akış ayarlayıcı valf, düzgün bir şekilde ayarlandıktan sonra, rastgele değiştirilmemelidir.Bu makineyi çalıştırmak için adanmış olmayan hiçbir işçi kötü püskürtme önlemek için çalıştırmak için izin verilmez.
6Spray tabancasının önündeki sensör PCB'leri tespit edecek.Bu nedenle PCB'ler zincir pençelerle otomatik olarak makineye taşınmalı ve herhangi bir yabancı nesnenin (el gibi) sensörü aktive etmemesi için elle çekilmemelidir..
7Toplanan suyu hava filtresiyle temizleyin.
8püskürtme etkisini kontrol etmek için püskürtme ayarlanırken, şeffaf plastik kart kullanılabilir.
9Filtre her gün 1 ~ 3 kez temizlenmelidir.
(3) En iyi lehimlenme etkisini sağlamak için PCB'lerin alt tarafındaki sıcaklığı düzenli olarak kontrol edin.
(4) Elektrik kesintisini önlemek için kabloların yaşlandığını düzenli olarak kontrol edin.
Hizmetler ve taahhütler
Ürünü satın almadan önce, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Ürünleri satın alırken, müşterilerin ürünün tamamlandığını net bir şekilde bilmelerini sağlayacağız.teslimat, müşteri gereksinimleri için belirlenen süre içinde ürün sağlam ve yerinde olmasını sağlamak için.
Şirket söz veriyor:
Bilginin kalitesi hakkında geri bildirimlerinizi çok takdir ediyoruz, tüm bilgiler geri bildirim yanıtlarının kalitesine verilecektir;
Alıcı için teknik personelin kurulması, devreye alınması ve eğitilmesi için sözleşme şartlarına uygun olarak ekipman satıldı.
Uzun vadeli teknik destek sağlıyoruz, Şirketimizin yeterli tüketici tedarikleri var. Alıcıya yedek parça sipariş etmesi istenirse, şirketimiz zamanında sağlayabilir.
