Bu küçük çevrimdışı seçici dalga lehimlecinin lehimleyici kapasitesi 15 kg/PCS'dir ve bu da büyük miktarlarda lehimleme işlemini gerçekleştirebilmesini sağlar.L400 X W400MM'nin maksimum taşıyıcı boyutu çok yönlü hale getiriyor ve çeşitli boyutlu bileşenleri barındırabilirKompakt boyutu ve çevrimdışı yeteneği, küçük ve orta ölçekli üretim üniteleri için ideal hale getiriyor.
Bu SMT Selektif Dalga Lehimleme Makinesi ile, yüksek kaliteli ve tutarlı sonuçlar bekleyebilirsiniz. Gelişmiş özellikleri karmaşık lehimleme görevlerini kolayca işleyebilmesini sağlar.Kesinlikle kontrol edilen dalgası lehimin doğru olmasını sağlar, ve otomatik akış sistemi akış uygulamasının tekdüze olmasını sağlar.
Bu küçük çevrimdışı seçici dalga lehimleyici bakımı ve çalıştırılması kolaydır, üretim sırasında duraklama olasılığını azaltır.Ve sağlam yapısı, üretim ünitesinin sert ortamını kaldırabilmesini sağlar..
Genel olarak, SMT dalga kaynak makinesi, verimli ve hassas kaynak gerektiren herhangi bir üretim birimi için mükemmel bir yatırımdır.ve gelişmiş özellikleri küçük ve orta ölçekli üretim üniteleri için ideal bir seçim yaparBu Mini Seçici Dalga Lehimleme Makinesi'ni bugün al ve lehimleme işlemini bir sonraki seviyeye taşı!
| Makine adı | SELPOT-400 | |
| Genel | ||
| Boyut | L1520mm X W1650mm X H1650mm | |
| Genel güç | 18kw | |
| tüketim gücü | 5-7kw | |
| Güç kaynağı | Üç fazlı 380V 50HZ | |
| Net ağırlık | 1200KG | |
| Yeniden kullanılmış hava kaynağı | 0.4-0.6MPa | |
| Gerekli hava akışı | 8-12L/dakika | |
| Gerekli N2 basıncı | 0.4-0.6MPa | |
| Gerekli N2 akışı | Saatte 2 metreküpten fazla | |
| Gerekli N2 saflığı | >99.998% | |
| Gerekli yorgunluk | 500-800CMB/Saat | |
| taşıyıcı veya PCB | ||
| taşıyıcı | Ürüne göre | |
| Maksimum taşıyıcı boyutu | L400 x W400 mm | |
| PCB kalınlığı | 0.2mm-----6mm | |
| PCB kenarı | 5 mm veya daha fazla | |
| Kontrol & taşıyıcı | ||
| kontrol etmek | Endüstriyel PC | |
| Taşıyıcı genişliği | 100-400MM | |
| Taşıyıcı tipi | SUS rulo | |
| Taşıyıcı kalınlığı | 2-6 mm (kıyısı kalınlığı veya taşıyıcı kalınlığı) | |
| PCB taşıyıcı yönü | Soldan sağa | |
| PCB taşıyıcı yukarı boşluğu | 100 mm | |
| PCB taşıyıcı alt boşluğu | 30 mm | |
| Taşıyıcı yükü | < 10kg | |
| Konveyör rayı | Alüminyum ray | |
| Taşıyıcı yüksekliği | 900+/-30mm | |
| Hareket masası | ||
| Hareket ekseni | X, Y, Z | |
| Hareket kontrolü | Kapalı döngü servo kontrolü | |
| Hareket motoru | Panasonic servo motoru | |
| top vida | Hiwin | |
| konum doğruluğu | + / - 0,05 mm | |
| şasi | metal kaynak | |
| Akış yönetimi | ||
| akış nozlu | Japonya Lumina | |
| nozel dayanıklılığı | paslanmaz çelik | |
| Akış tankı kapasitesi | 3L | |
| Akış tankı | Basınç tankı | |
| Alkol tankı kapasitesi | 1 litre | |
| Alkol tankı | Basınç tankı | |
| Önyükleme | ||
| Önyükleme yöntemi | Yukarı IR ısıtma | |
| Isıtmanın gücü | 13.5kw | |
| sıcaklık aralığı | 25-240°C | |
| Peçeteci | ||
| Standart kap numarası | 1 adet | |
| Lehimleyici kap kapasitesi | 13 kgs / lehimli kap (elektromanyetik pompa) | |
| Lehimleme sıcaklığı kontrolü | PID | |
| Erime süresi | 20-30 dakika. | |
| En yüksek kaynak sıcaklığı | 350 °C | |
| Peçeyli ısıtıcı | 1.2kw | |
| Lehimli nozel | ||
| Düzgeci | özel | |
| malzeme | yüksek karbon alaşımı | |
| Standart donanımlı nozel | Standart donanımlı 5pcs/ lehimli tencere ((nozelin iç çapı 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| N2 yönetimi | ||
| N2 ısıtıcısı | standart donanımlı | |
| ID N2 sıcaklık aralığı | 0- 350 C | |
| N2 tüketimi | 2 m3 /h / nozel | |

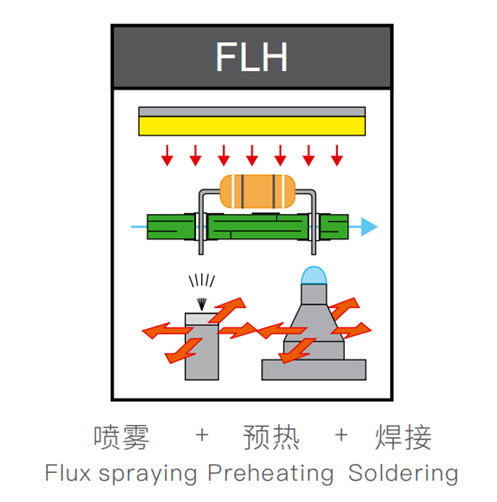

Özellikleri:
1Hareket sistemi
2. akış sistemi
3. Önyükle.
SMT Selektif Dalga Lehimleme Makinesi ürünü, makinenin en iyi performansını ve bakımını sağlamak için kapsamlı teknik destek ve hizmetler sunar.Uzman ekibimiz kurulumları sağlıyor., eğitim ve devam eden teknik destek, ortaya çıkabilecek herhangi bir sorun veya soruya yardımcı olmak için.makinenin sorunsuz çalışmasını sağlamak ve duraklama süresini en aza indirmek için önleyici bakım hizmetleri sunuyoruzEkibimiz aynı zamanda makinenin en iyi performansını korumak için gerekli onarım ve yedek parçaları da sağlayabilir.Teknik desteğimiz ve hizmetlerimiz, müşterilerimiz için SMT Dalga Lehimleme Makinesi'nin verimliliğini ve ömrünü en üst düzeye çıkarmayı amaçlamaktadır..
Ürün ambalajı:
SMT Dalga Lehimleme Makinesi, güvenli teslimatı sağlamak için güvenli bir şekilde paketlenecek.Kutu ürün adı ile etiketlenmiş olacak, model numarası ve diğer ilgili bilgiler.
Nakliye:
Nakliye, ürünün zamanında ve güvenli bir şekilde teslim edilmesini sağlamak için saygın bir kurye hizmeti ile gerçekleştirilecektir. Nakliye maliyeti, ürünün varış noktasına ve ağırlığına göre hesaplanacaktır.Teslimat süresi seçilen nakliye yöntemine ve varış noktasına bağlı olacaktır.
