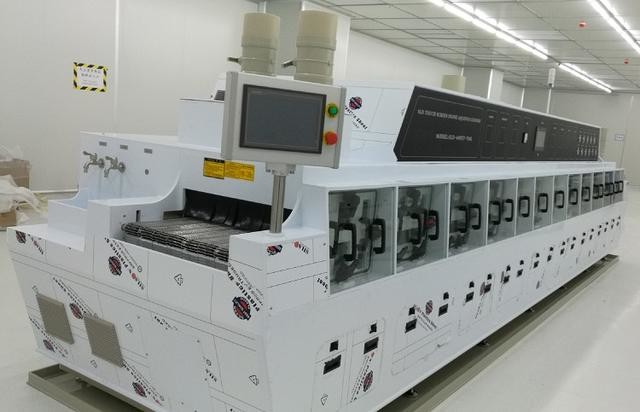

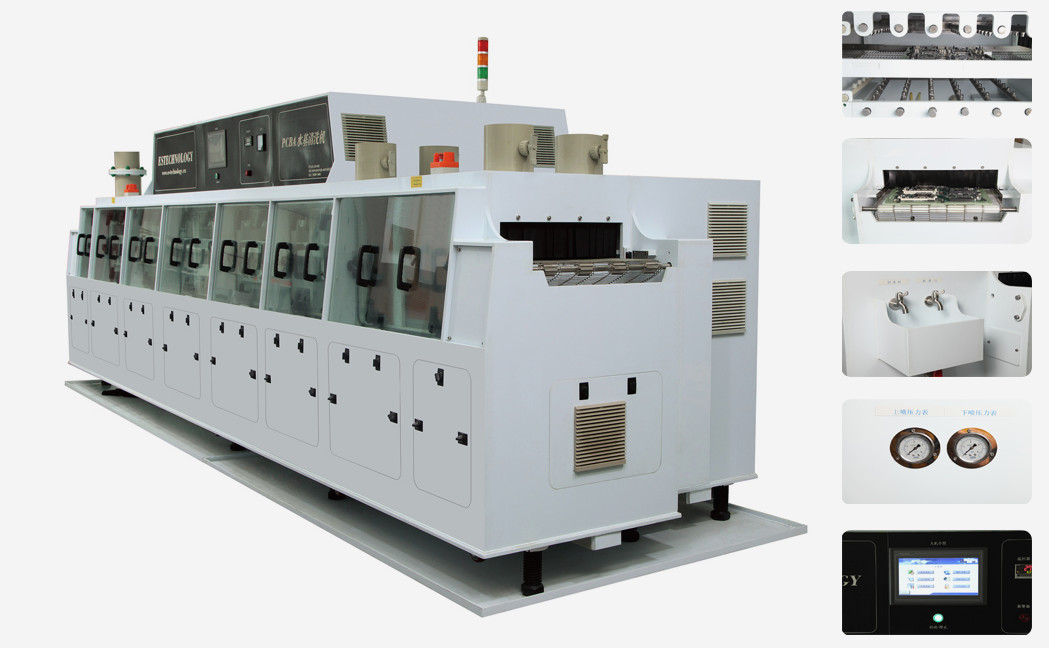

Kimyasal Temizlik Bölümü SMT Temizlik Ekipmanı korozyona dayanıklı PP malzemesi

1Tam makine açıklaması:

• Tüm makine, güzel bir görünümle Tayvan'dan ithal edilen PP levhasından yapılmıştır.
• PP kartının iyi kimyasal özelliklerine dayanarak, makine alkali temizlik ajanına ve asit temizlik ajanına adapte olabilir ve hangi temizlik ajanının kullanılacağı konusunda sınır yoktur.Asit ve alkali dayanıklılığı sıradan paslanmaz çelikten yapılan temizlik makinesinden çok daha iyidir.
• PP malzemesinin iyi oksidasyona dayanıklılığına dayanarak, makinenin görünümü ve içi yıllarca kullanıldıktan sonra bile hala yeni gibi.
• Tüm PP plakaları CNC ile işlenir.
• Tüm tankların alt kısmı sızıntı olmaması için üç kat güçlendirme ile kaynaklanmıştır.
• Çerçeve alt çerçeve, PP plaka ile sarılmış kalınlaştırılmış çelik bir çerçevedir.
• Özel 316 paslanmaz çelik fan şeklindeki nozel
• Kimyasal bölümde kondensat geri kazanım sistemi (ihtiyaç duyulmaz)

2Temizlik süreci.
1.Kimyasal temizlik modülü
1.1Kimyasal ön temizlik veya yalıtım bölümü
Temel püskürtme temizliği için ürüne DI suyu veya temizlik maddesi bağlayın, temizlendikten sonra su çözeltisi kimyasal tank veya doğrudan boşaltmaya geri akıyor.
Rol: Papanın yüzeyindeki büyük kirletici maddeleri, örneğin lehim topu, toz vb. yıkamak, su tankına büyük kirletici akışı önlemek ve pompayı bloke etmek için filtreleme sistemi kullanılır.
1.2Kimyasal döngü temizliği
PCBA'nın her iki tarafını da çözücü tankından su pompalayarak temizleyin ve sonra suyu çözücü tankına geri gönderin veya doğrudan boşaltın.Kimyasal temizlik ayrıca kimyasal temizlik 1 ve kimyasal temizlik 2 olarak da ayrılır..
Rol: kimyasal parçalanma, parçalanma akışının iç gerilimi ve su basıncı püskürtülmesi yoluyla PCBA yüzeyinden ayırma akışı.
1.3. rüzgar kesici yalıtım
PCBA kartının bir sonraki yıkama tankına su ve çözücü taşımamasını sağlamak için PCBA kartının yüzeyini nozel ve hava bıçağı karıştırma ile temizleyin ve havalandırın.
Rol: DI su tankının yıkama tankını kirletmesini önlemek.
2.DI durdurucu modülü
2.1DI ön yıkama ((recycle washing)
İlk püskürtme temizliği için ürüne DI suyu bağlayın ve su temizlikten sonra ön durulacak DI tankına geri akıyor.
Rol: Temizleyici maddenin geri kalanını tahta yüzeyinde temizleyerek, temizleyici maddenin DI akıtma bölümüne indirilmesini ve DI su tankını kirletmesini sağlar.
2.2Rüzgar kesici yalıtım
PCBA kartı yüzeyi, yüzeyden su kalıntılarının çoğunu çıkarmak ve PCBA kartının yüzeyinden kurutma bölümüne hiçbir DI suyunun taşınmamasını sağlamak için bir hava bıçağı ile kesilir.
2.3.DI su döngüsü durduruşu
PCBA'nın her iki tarafını da DI tankından su pompalayarak temizleyin ve su temizlikten sonra DI tankına geri dönecektir.DI su döngüsünün durulması iki bölüme ayrılır: durulma 1 ve durulma 2,Her biri bir su tankı ile.
Rol: Su basıncı ile akış veya kimyasal kalıntıları temizlemek.
2.4.Son yıkamak
DI jeneratörü, bu bölüme son yıkama için doğrudan DI suyu sağlar, daha sonra su doğrudan boşaltılır veya DI tankına akar.
Rol: Temizlik ortamının standartlara uygun olmasını sağlamak.
3Son rüzgar kesimi izole ve kurutma
PCBA kartı yüzeyi, yüzeyden su kalıntılarının çoğunu çıkarmak ve PCBA kartının yüzeyinden kurutma bölümüne hiçbir DI suyunun taşınmamasını sağlamak için bir hava bıçağı ile kesilir.
Rol: Hava kurutma etkisini etkilememek için, sıcak hava kurutma bölümüne giren DI suyunun önlenmesi.
3.1Son rüzgar kesimi izole (soğuk hava kurutma).
3.2- Sıcak hava kurutma.
3.3- Soğuk hava kurutma.

3Teknik parametreler

4Ürün özellikleri

1. ana kontrol panel

• Kimyasal temizlik basıncı, durdurucu basıncı, DI su basıncı vb.
• Ammeter, ionize su direnç ölçer (opsiyonel), ionize suyun pH (opsiyonel) vb. dahil olmak üzere çeşitli cihazlarla donatılmıştır.

Basınç ölçer

2Dokunmatik ekran kontrol sistemi.

• Dokunmatik ekran işletim platformu.
• Sistem parametrelerinin şifre koruması.
• Dost canlısı insan-makine ara yüzünün basit çalışması.
• Alarm sistemi ve hata uyarısı.
• Sınır koruma fonksiyonu, cihazın sınır değerini aştığında dokunmatik ekrandan gösterilir ve alarm işareti verilir.
• Üç renkli uyarı fener.
• Omron PLC kontrolü ve ithal marka elektronik kontrol bileşenleri.
• Sağlam, dokunmatik ekranlı işletim platformu.
• Giriş, ekipmanı otomatik olarak çalıştırıp durdurabilen fotoelektrik sensörle donatılmıştır.

Dokunmatik ekran arayüzüElektrikli kontrol kutusu (Omron PLC)

3Paslanmaz çelik ağ taşıyıcı sistemi veya zincir taşıyıcı sistemi

• 316L paslanmaz çelik ağlı bant veya taşıyıcı zinciri, korozyon direnci.
• Adımsız hız düzenleyici, ayarlanabilir 10-1000mm/min.
• Girişte fotoelektrik sensörü var, ürün miktarını sayabilir.
• Enerji tasarrufu ve çevre koruma tasarımı kavramını benimseyin, endüksiyon başlangıç fonksiyonunu benimseyebilirsiniz.

Fotoelektrik algılayıcı paslanmaz çelik ağ kemeri

4. dua tüpü ve püskürtme nozel

• Kimyasal temizlik bölümünde 316L paslanmaz çelik nozel ve boru kullanılıyor, korozyona dayanıklı.
• DI durdurucu bölümü ayarlanabilir açılı polyester nozel ve tüp kullanır.
• Fırın açısı ayarlanabilir, sökülmesi kolay.
• Büyük akış tasarımı ile orta ve düşük basınçlı püskürtmeyi kabul edin.

Fırlatma nozu ve tüp Filtresi

5Filtreleme sistemi.

• İkincil filtreleme tasarımını kabul et.
• Birincil filtreleme, bakımı kolay olan ve esas olarak büyük malzeme kirleticilerini filtreleyen çizim tasarımını benimser.
• Su pompasının emme girişinde, pompa tarafından pompalanan suyun veya temizlik sıvısının ürünün yüzeyine kirleticiler getirmeyeceğini sağlamak için ikincil filtreleme uygulanır.

6.Boru hattı sistemi

• Bütün valfler ve borular Tayvan Sanli markasıdır.
• Her ara yüzünde bir valf var.
• Esnek hızlı bağlantı kolay bakım için kabul edilir.
• Her bir nozel tüpünün basıncı ayarlanabilir.
• Çift cam tasarımını, uygun ısı yalıtımını ve ses yalıtımını, enerji tasarrufu ve çevre korumasını kabul edin.
• Büyük pencere tasarımı, ürünün temizlenmesini gözlemleyebilirsiniz.
• Cam, kolay bakım için hızlı yükleme ve boşaltma tasarımını benimser.

Boru hattı sistemi Ses emici pamuk kapı
