Özellikleri:

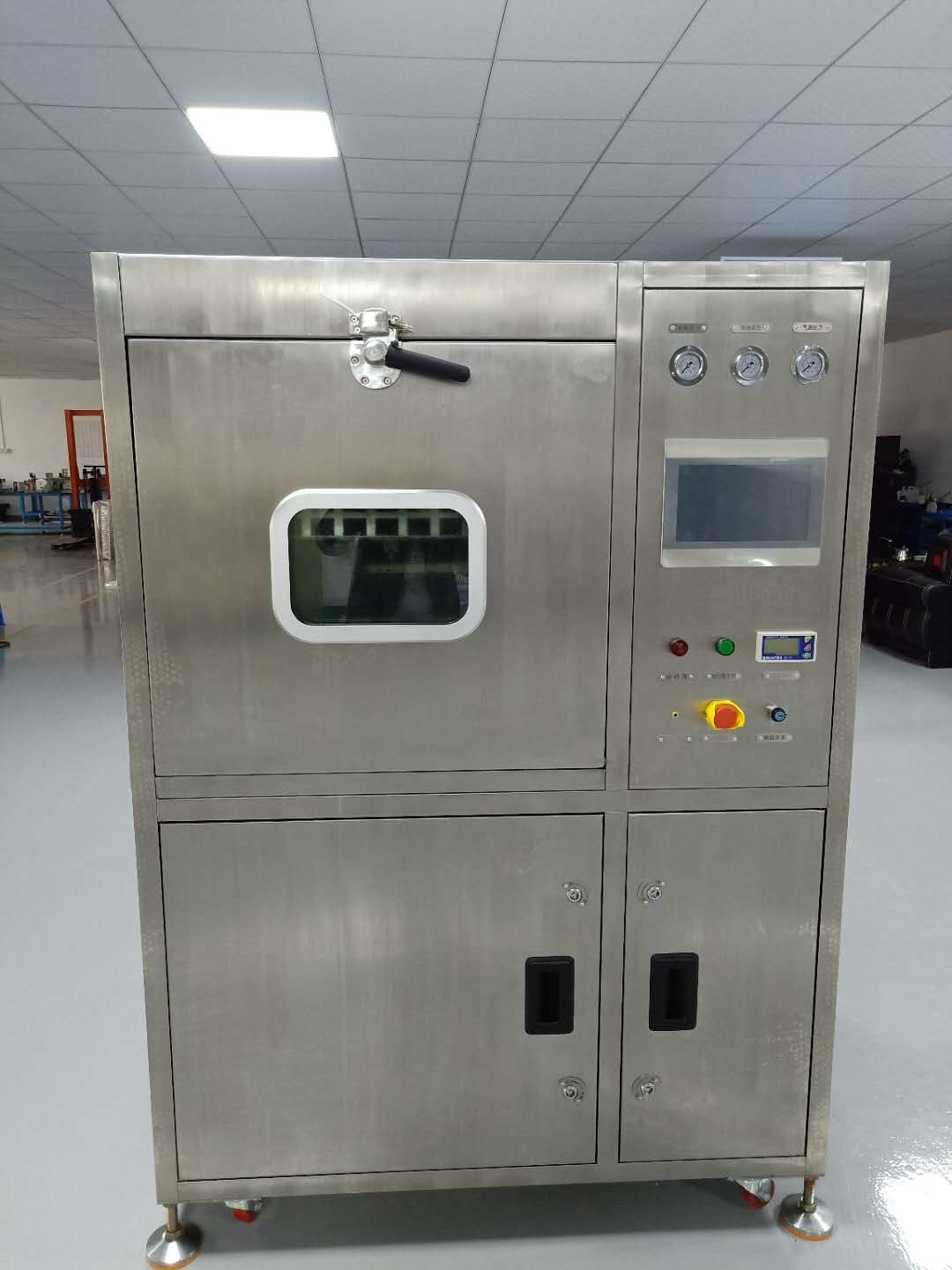

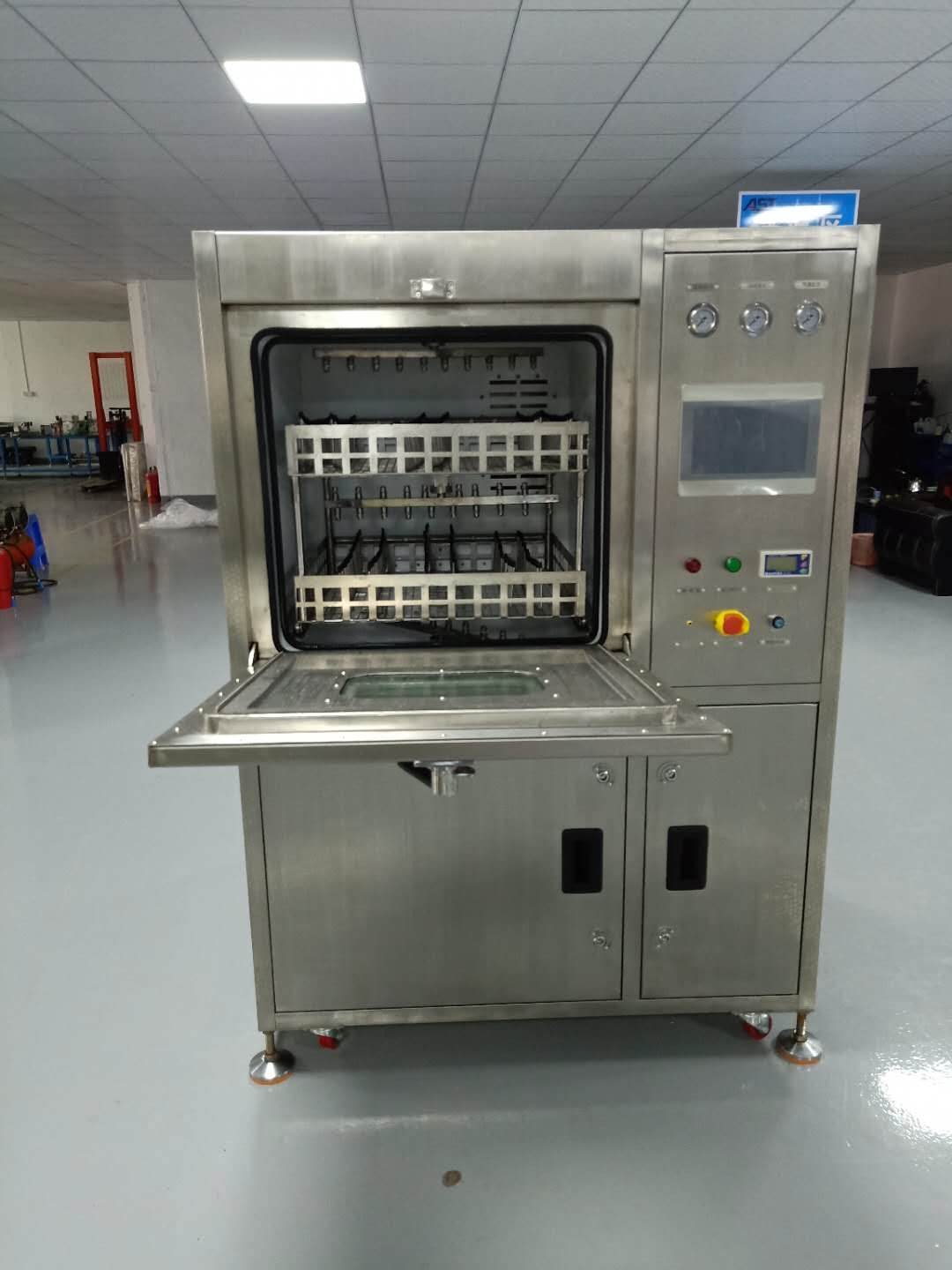

1. tüm işlem görünür: Temizlik süreci ön cam ve LED ışığı ile görülebilir.
2Otomatik temizlik modu: temizleme, durdurma, kuru işlem bir dolapta ve kompakt makine ile tamamlanabilir.
3En bilimsel nozel tasarımı: temizlik verimliliğini artırmak için sol ve sağ eklem dağılımının kullanılması,Yukarı ve alt dislokasyon dağılımı - tamamen temizlik kör bölgeyi çözmek;
4. nozel basıncı ayarlanabilir tasarımı: çarpışma koşullarında yüksek basınçlı püskürtmede küçük ve hafif PCBA sorununu çözmek için;
5. standart seyreltme tankı ısıtma sistemi: temizlik verimliliğini büyük ölçüde artırır. temizlik süresini kısaltır.
6. kapsamlı bir temizlik sistemi: SMT için; THT PCBA kaynak sonrası geri kalan reçinenin yüzeyini, suda çözünür akışı,Temiz olmayan akış / lehimli pasta ve diğer organik ve inorganik kirleticiler, kapsamlı ve etkili bir temizlik için;
7. kolay temizlik seyreltilmesi: elle eklenebilir, ancak oranı (% 5 ila 25%) otomatik olarak DI suyu ve kimyasal sıvı ile ayarlayarak da eklenebilir (opsiyonel);
8Geçici tank ve yardımcı ısıtma sistemi: Geçici tank, seyreltme ve DI suyunu depolamak için kullanılır.
Temizleme sürecinde, hava pompası seyreltilmiş formun seyreltilmiş tanını emiyor ve geçici rezervuara gönderiyor, daha sonra yıkama pompası, PCBA'yı temizlemek için geçici rezervuardan seyreltilmeyi emiyor.hava pompası geçici tanktan seyreltileri emiyor ve onları seyreltilme tankına geri gönderiyor..
Doldurma işlemi sırasında, hava pompası DI su üreten makinenin DI suyunu emiyor ve onu geçici rezervuara gönderiyor. Doldurma sonrası her seferinde, DI suyu geçici rezervuardan boşaltılacak.Çamaşır suyu gerektiğinde ısıtılabilir.;
9. Daha düşük işletme maliyetleri: yerleşik filtre, seyreltilmeyi tekrar kullanmayı sağlar. Temizlik sürecinin sonunda basınçlı hava üfleme yöntemini kullanarak:Kalan deterjanı boru hattından ve pompadan fırlatın., bu da etkili bir şekilde %50 seyreltme tasarrufu sağlar.
10Konsantrasyon sıvı telafi fonksiyonu:Sıvılama konsantrasyonu, PCBA'nın temizlik etkisini ve temizlik verimliliğini etkileyecek tekrarlanan kullanımdan sonra giderek daha düşük olacaktır.Bu noktada, seyreltme konsantrasyonunu telafi etmek için seyreltme tankına biraz konsantre sıvı eklemek gerekir.konsantrasyon sıvı ekleme miktarı gerçek duruma göre ayarlanabilir..
Teknik parametreler:
| İçeriği | Parametreler |
| Model numarası | HR-Q6 |

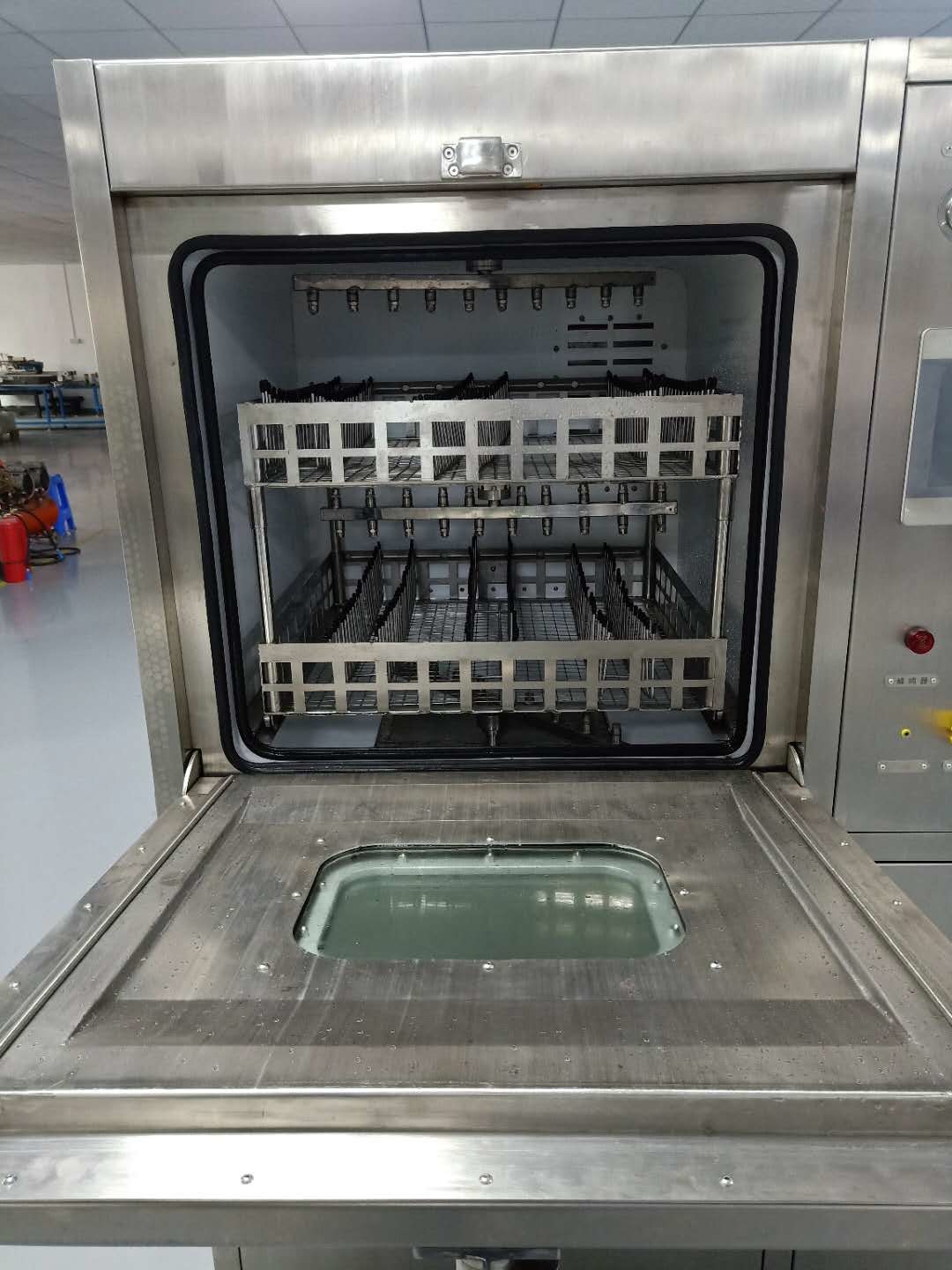

| Temiz alan boyutu | L610*W560*H160mm 2 katman |
| Konsantrasyon tankı kapasitesi | 30L |
| Sıvılatma tankı kapasitesi | 70L |
| Serpilme tankı kapasitesi | 17-23L |
| püskürtme ısıtıcısının gücü | 6KW |
| Temizlik süresi | 0~99 dakika ( ayarlanabilir) |
| Temperatür (sıvı) | Oda sıcaklığı ~ 75°C (düzenlenebilir) |
| Doldurma zamanı | 1 dakika/zaman ((1-59 kez/ ayarlanabilir) |
| Doldurma sıcaklığı ((DI su) | Oda sıcaklığı ~ 75 °C (düzenlenebilir) |
| Kurutma süresi | 0~99 dakika/ (Ayarlanabilir) |
| Direnci izleme aralığı | 0~18M |
| Solvent tankı ısıtıcısının gücü | 9KW |
| Kurutma sıcaklığı | Oda sıcaklığı ~ 99 °C/ (düzenlenebilir) |
| Kurutma ısıtıcısının gücü/KW | 6KW |
| Enjeksiyon basıncı | 30PSI- 90PSI (düzenebilir) |
| Kimyasal sınıflı filtreler |
0.22μm (filtre parçacıkları: soldurma pastası, rezin, akış ve kirleticiler) |
| Di Su Filtresi | 1 inç hızlı bağlantı tipi arayüzü |
| Kimyasal boşaltma limanı | 1 inç hızlı bağlantı tipi arayüzü |
| Gerçek zamanlı basınç ölçer | 3 PCS (nozzle/DI suyu/atık) |
| Yatay püskürtme pompası | 5.5KW |
| Egzoz deliği boyutu | Φ100 ((W) * 30mm ((H) |
| Güç; Hava kaynağı | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| Net ağırlık | 400 kg |
| Boyut | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.Ulusal bir yüksek teknoloji girişimidir. SMT ekipman araştırma ve geliştirme, üretim, satış ve dünyanın en büyük 500 elektronik şirketi için hizmetler konusunda uzmanlaşmıştır.Şirketin kayıtlı sermayesi 5 milyon.Şirketin kuruluşundan bu yana, Honreal, teknolojinin çekirdeği olarak geliştirilmesine, kalitesinin hayatta kalmasına, bağımsız araştırma ve geliştirmeye ve sürekli yeniliğe devam etti.Devamlı çabalardan sonra, bir dizi yüksek teknoloji icadı patentine sahip.
S1: Döngü süresi nedir?HR-Q6Toplu temizleme makinesi mi?
A1: Toplam 30 ~ 45 dakikadır. 10 dakikalık yıkama + 10 dakikalık duraklama + 10 ~ 25 dakikalık kuru.
S2: Hangi sıvı kullanılabilir?HR-Q6PCBA temizlemek için mi?
A2: Su bazlı PCBA temizlik sıvısı yıkama, DI su akıtma.
S3: Çok fazla pcbas olabilir mi?HR-Q6Bir döngüde temiz mi?
A3: Örneğin L200*W100mm boyutlu PCBA, 30~40pcs temizleyebilir.
S4: PCBA'ların makinede yıkandıktan, durdurulduğundan ve kurulduğundan sonra pişirilmesi gerekiyor mu?
A4: Elbette, PCBA'lar temizlendikten sonra elektrikli fırına koyulmalı ve PCBA'yı tamamen kurutmak için 100 ~ 110 ° C'de 2 saat veya 80 ~ 90 ° C'de 4 saat pişirilmelidir.
Temizlenmeden önceki ve temizlendikten sonraki resimleri karşılaştırın:
