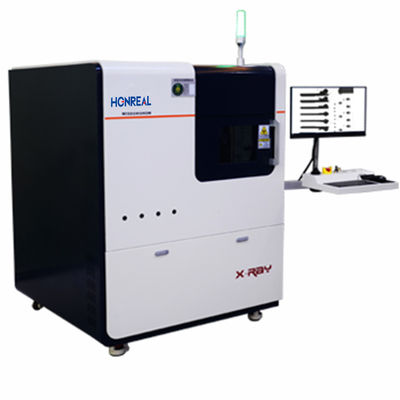

130mm×130mm Görüntüleme Alanı X-ışını Denetim Sistemi Yüksek hassasiyetli X-ışını denetim makinesi

Ürünler

smt yeniden akışlı lehimleme makinesi

PCB yükleyicisi ve boşaltıcısı

SMT SPI Makinesi

Bize Ulaşın

Rain@szhonreal.com

+8613828867640

Şimdi İletişime Geçin

130mm×130mm Görüntüleme Alanı X-ışını Denetim Sistemi Yüksek hassasiyetli X-ışını denetim makinesi

Adedi:	1 set
Fiyat:	Anlaşılabilir
Standart paketleme:	Ahşap kutu ambalajını ihraç et
Teslim süresi:	20 iş günü
Ödeme yöntemi:	T/T ，, Western Union,
Tedarik Kapasitesi:	Ayda 50 set

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

Honreal

Sertifika

Model numarası

S-7200

Ürün adı:

X-ışını Muayene Makinesi

Voltaj akımı:

90kv, 10-200uA

Odak boyutu:

görüntüleme alanı:

130 mm×130 mm

Eğim Açısı:

0-90° görüş açısı (45° sol ve sağ)

Boyut:

1300mm(U) * 1320mm(G) * 1800mm(Y)

Vurgulamak:

Yüksek hassasiyetli X-ışını denetim makinesi

130 mm×130 mm X ışını denetim sistemi

Ürün Açıklaması

Yüksek Hassasiyetli X-Işını Muayene Sistemi X-Işını Muayene Makinesi

Ana Açıklama :

HAMAMATSU Japonya'dan Kapalı Tüp.
Kore Rayence'den İthal Dedektör.
Mikro-odak
Nokta boyutu 5µ'a kadar
5″ x 5″ veya 4″ x 3″ yüksek çözünürlüklü ve ultra çözünürlüklü CMOS dijital düz panel görüntüleme dedektörleri
Eğik açı görüntüleme için 60° eğim
350° Döndürmeli 22″ x 18″ Muayene tablası
Yakınlaştırma penceresi ile renk haritalama, hataların kolay konumlandırılmasını ve tanımlanmasını sağlar
X-ışını tüpü ve dedektörünün Z ekseni hareketi
Bilgisayar kontrollü kV ve mA ayarları
Bilgisayar kontrollü değişken hızlı X-Y tablası (ve döndürme)
Basit tıklama, sezgisel GUI, gelişmiş muayene rutinleri oluşturmak için erişim sağlar
Tüm yazılım araçları standarttır (bunlarla sınırlı olmamak üzere)
BGA Boşluk tespiti ve otomatik hesaplamalar
Mobil Esnek Kablo FPC x-ışını muayenesi
SMT Montaj ve PCB X-ışını muayenesi
Sezgisel adım ve tekrar programlama için kolay makro kaydı
TH, yarıçap, alan, çevre vb. için çeşitli ölçüm araçları
Windows sistemli Endüstriyel PC, 24″ LCD düz panel ekran

Bu seri ekipman sistemi esas olarak yedi ana bölümden oluşur: mikro-odak X-ışını kaynağı, görüntüleme birimi, bilgisayar görüntü işleme sistemi, mekanik sistem, elektrik kontrol sistemi, güvenlik koruma sistemi ve uyarı sistemi. Modern tahribatsız muayene, bilgisayar yazılım teknolojisi, görüntü yakalama ve işleme teknolojisi, mekanik iletim teknolojisi ve yapay zeka algoritmalarını entegre eder, dört ana teknik alanı kapsar: optik, mekanik, elektrik ve algoritmik. Farklı malzemeler veya kalınlıkların neden olduğu X-ışını emilimindeki farklılıklardan yararlanarak, nesnelerin iç yapısını görüntüler ve ardından iç kusur tespiti yapar. Ürünlerin yüksek çözünürlüklü muayene görüntülerinin gerçek zamanlı gözlemini sağlayabilir, iç kusurların varlığını, türünü ve seviyesini belirleyebilir. Eş zamanlı olarak, özelleştirilmiş kullanıcı gereksinimlerine dayanarak, yapay zeka algoritması otomatik kusur belirleme yeteneğine sahiptir, değerlendirmede doğruluk ve nesnelliği sağlar.

Ekipman Parametreleri

Sınıflandırma	Öğe	Tip	Parametreler ve Fonksiyonlar
Donanım Yapılandırması	X-ışını Kaynağı	Marka Tipi	HAMAMATSU,Hamamatsu, Japonya, Kapalı Mikroodak X-Işını Kaynak
		Voltaj Akım	90kv,10-200uA
		Odak Boyutu	5μm
		Maksimum Güç	8W
	Görüntüleme Birimi	Marka Tipi	iRAY,Amorf Silikon Düz Panel Dedektör
		Görüntüleme Alanı	130mm×130mm
		Işığa Duyarlı Birim Boyut	85μm
		Piksel Matrisi	1536×1536
		Çözünürlük	5.8Lp/mm
		Eğim Açısı	0-90° görüş açısı (sola ve sağa 45°)
		Görüntü Kare Hızı	20fps
		Büyütme Oranı	150 geometrik büyütme kez
	Bilgisayar	Ana Bilgisayar Markası	Advantech Endüstriyel Bilgisayar
		Endüstriyel Bilgisayar Yapılandırma	CPU:I5 6500 RAM:8G, HDD:1TB
		Monitör	24" FHD LCD Ekran
	Yükleme Platformu	Yükleme Alanı	520mm×520mm
		Maksimum Muayene Alanı	520mm×520mm
		Hareket Seyahati (Z ekseni)	Tespit Paneli Z1=300mm, X-ışını Kaynağı Z2=300mm
		Hareket Seyahati (X ekseni)	X ekseni=510mm, Y ekseni=405mm
		Maksimum Numune Ağırlığı	10kg
		Hareket Kontrol Yöntemi	Joystick, Fare ve Klavye Üçlü Kombinasyonu
	Navigasyon Sistemi	Yapılandırma	Hikvision Yüksek Çözünürlüklü Kamera
Yazılım sistemi	Yazılım Tanıtımı	Fikri Mülkiyet	Tescilli yazılım fikri mülkiyeti ile bağımsız olarak geliştirilmiştir.

	Yazılım Fonksiyonları	Otomatik Görüntü Ayarı	Özellik noktalarının konum koordinatlarını ve parametre bilgilerini kaydetme
		Otomatik Navigasyon İşlevselliği	Muayene noktalarına hızlı hareketi kolaylaştırma
		Hesaplama Özelliği	Elektronik/yarı iletken ürünlerdeki baloncukları ölçme yeteneği
		Algoritma Modeli	Özelleştirilebilir tespit gereksinimlere göre algoritma modelleri
		Konum Düzenleme İşlevselliği	Çok noktalı konum tespitini kolayca gerçekleştirme
Makine parametreleri		Ağırlık	yaklaşık 1250Kg
		Güç Kaynağı	220V/50Hz
		Maksimum Güç	2.0KW
		Ekipman Boyutları	1300mm(U) * 1320mm(G) * 1800mm(Y)
		Radyasyon Kaçağı Dozu	<1μSv/h
X-Işını güvenliği			1.Radyasyon Kaçağı Dozu: < 1µSv/h.
			2.Kasanın koruyucu malzemesi çelik-kurşun-çelik yapısından oluşur ve ön kapı penceresi kullanır radyasyon koruması için kurşunlu cam.
			3.Güvenlik kilidi özelliği: tüm kapı konumlarında limit anahtarları bulunur. Kapı açıldığında, X-ışını kaynağı otomatik olarak kesilir güç.
			4.X-ışınının çalışma durumunu belirtmek için durum gösterge ışıklarını kullanın kaynak.
			5.Ekipman "Radyoizotoplar ve Radyasyon için Muafiyet Kaydı aldı Cihazlar".

Yapılandırma listesi

NO .	Adı	Miktar	Birim	Yapılandırma Özellikleri
1	X-ışını Kaynağı	1	SET	HAMAMATSU,Hamamatsu, Japonya, Kapalı Mikroodak X-Işını Kaynak 90KV
2	Görüntüleme Birimi	1	PCS	iRAY,Amorf Silikon Düz Panel Dedektör 130mm ×130mm
3	Bilgisayar Ana Bilgisayarı	1	PCS	Advantech Endüstriyel Bilgisayar
4	Monitör	1	PCS	24 inç HD Monitör
5	Hassas Kontrol Bileşenleri	1	SET	Googol Hareket Kontrol Kartı, Motor vb.
6	Kurşun Oda ve Hareketli Parçalar	1	SET	WISDOMSHOW Tarafından Bağımsız Olarak Geliştirilmiştir
7	Yazılım	1	SET	WISDOMSHOW Tarafından Bağımsız Olarak Geliştirilmiştir

130mm×130mm Görüntüleme Alanı X-ışını Denetim Sistemi Yüksek hassasiyetli X-ışını denetim makinesi
