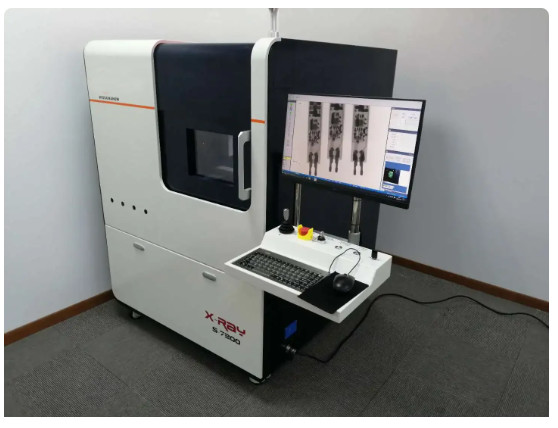

Elektronik bileşenler basılı devreler Pcb X Ray BGA XRAY dedektörü
Ana Açıklama:
- Japonya'nın HAMAMATSU'sundan kapalı boru.
- Koreli Rayence'den ithal edilmiş bir dedektör.
- Mikro odaklama
- Nokta boyutu 5 μm'ye indirilmiştir.
- 5′′ x 5′′ veya 4′′ x 3′′ yüksek çözünürlüklü ve ultra çözünürlüklü CMOS dijital düz panel görüntü dedektörleri
- Eğimli açıdan görüntülemek için 60° eğim
- 22"x18" inceleme aşaması 350° dönme ile
- Zoom penceresi ile renk haritası kolayca konumlandırma ve hata tanımlama sağlar
- X-ışını tüpünün ve dedektörün Z ekseni hareketi
- Bilgisayar kontrollü kV ve mA ayarları
- Bilgisayar kontrollü değişken hız X-Y aşaması (ve döner)
- Basit nokta ve tıklayın, sezgisel GUI gelişmiş denetim rutinleri oluşturmak için erişim sağlar
- Tüm s/w alet standartları (ama bunlarla sınırlı değil)
- BGA Boşluk tespiti ve otomatik hesaplamalar
- Mobil Flex Kablo FPC röntgen kontrolü
- SMT Montaj ve PCB X-ışını incelemesi
- İntuitif adım ve tekrar programlama için kolay makro kayıt
- TH, yarıçap, alan, çevre vb. için çeşitli ölçüm araçları
- Windows 7 ile endüstriyel PC, 24 " LCD düz panel ekranı

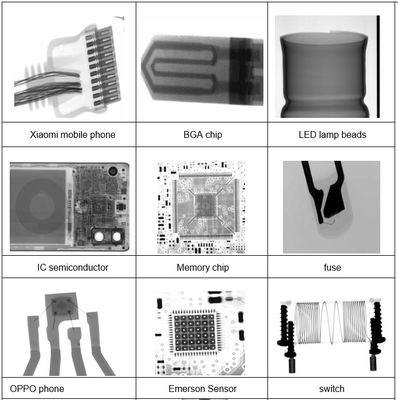

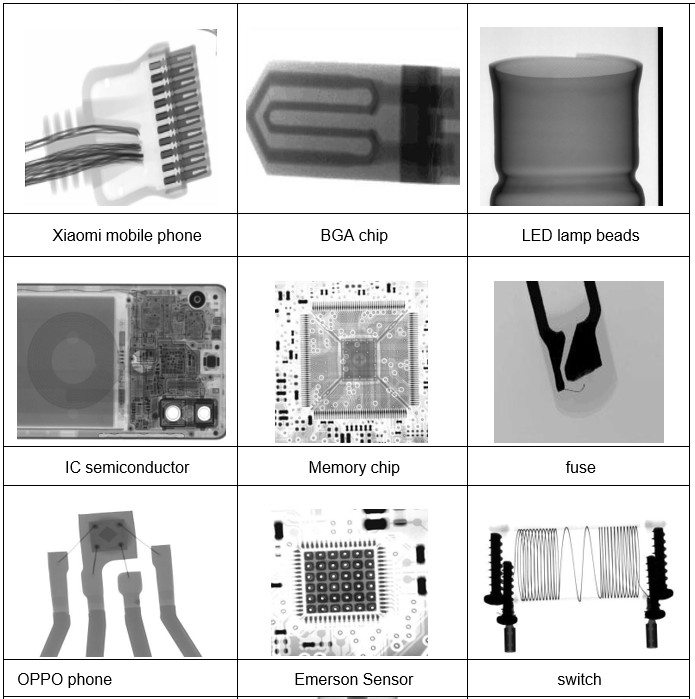

S7200 kaynak kaynak denetimi için IC IGBT röntgen makinesi Ana uygulama:
BGA Kaynatma Topu Balonu Caculation
Bağlantı kablosunun içindeki IC çipleri denetleme
PCB FPC Mobil Flex Kablo Lehimleme Denetimi
Eklem altındaki boşlukları kontrol edin.
PCBA BGA/IC LED Aliminyum döşeme döküm Batarya konektör kontrolü
Ekipment parametreleri
| Sınıflandırma |
Ürün |
Türü |
Parametreler ve İşlevler |
|
Donanım Yapılandırması
|
Röntgen Kaynağı
|
Marka Türü
|
HAMAMATSU,Hamamatsu,Japonya,Kapatılmış Mikrofokus X-ışını
Kaynak
|
| Voltaj akımı |
90kv, 10-200uA |
| Odaklama Boyutu |
5 μm |
| Maxi Gücü |
8W |
|
Görüntüleme Birimi
|
Marka Türü |
IRAY, Amorf Silikon Düz
Panel Detektörü
|
| Görüntüleme Alanı |
130 mm×130 mm |
|
Işık duyarlı birim
Boyut
|
85μm |
| Piksel Matris |
1536×1536 |
| Karar |
5.8Lp/mm |
|
Eğim açısı
|
0-90° görüş açısı (45° sol ve sağ) |
| Resim Çerçeve Hızı |
20 fps |
| Büyütme oranı |
Geometrik büyütme 150
zaman
|
|
Bilgisayar
|
Makine markası |
Advantech Endüstriyel Bilgisayar |
|
Endüstriyel Bilgisayar
Yapılandırma
|
CPU:I5 6500 RAM:8G, HDD:1TB |
| Monitor |
24 inç FHD LCD Ekranı |
|
Yükleme platformu
|
Yükleme alanı |
520 mm×520 mm |
| Maxi Denetim Alanı |
520 mm×520 mm |
|
Hareket Yürüyüşü (Z-eksen)
|
Bulma paneli Z1=300mm,X-ışını kaynağı Z2=300mm |
| Hareket Yürüyüşü (X eksen) |
X ekseni = 510mm, Y ekseni = 405mm |
| Maxi örnek ağırlığı |
10kg |
| Hareket Kontrolü Metodu |
Joystick, Fare ve Klavye Üçlü Kombinasyonu |
| Navigasyon Sistemi |
Yapılandırma |
Hikvision Yüksek Tanım
Kamera.
|
|
Yazılım sistemi
|
Yazılım Tanıtımı
|
Fikri Mülkiyet
|
Bağımsız olarak geliştirilmiş ve özel yazılım fikri mülkiyetine sahip. |
| |
|
Yazılım İşlevleri
|
Otomatik Resim Ayarlama
|
Karakteristik noktaların konum koordinatlarını ve parametreler bilgisini kaydetmek
|
| Otomatik Navigasyon İşlevleri |
Denetim noktalarına hızlı bir şekilde ulaşmayı kolaylaştırın |
|
Hesaplama özelliği
|
Elektronik/yarım iletken ürünlerdeki kabarcıkları ölçmeye yetenekli |
|
Algoritma modeli
|
Özelleştirilebilir algılama
Gereksinimlere dayalı algoritma modelleri
|
| Konum Düzenleme İşlevselliği |
Çok noktalı konum algılamasını kolayca gerçekleştirin |
|
Makine parametreleri
|
Ağırlık |
Yaklaşık 1250Kg. |
| Güç kaynağı |
220V/50Hz |
| Maxi Gücü |
2.0KW |
| Ekipman Boyutları |
1300mm(L) * 1320mm(W) *
1800mm ((H)
|
| Radyasyon Sızıntı Dozu |
<1μSv/saat |
|
X-ışını güvenliği
|
1Radyasyon Sızıntı Dozu:<
1μSv/saat.
|
|
2Kapının koruyucu malzemesi çelik-kurşun-çelik yapıdan oluşur ve ön kapı penceresi,
Radyasyon koruması için kurşun cam.
|
|
3.Güvenlik kilitleme özelliği: sınır anahtarları tüm kapı pozisyonlarına monte edilmiştir. Kapı açıldığında, X-ışını kaynağı otomatik olarak kesilir
Güç.
|
|
4. X-ışınlarının çalışma durumunu göstermek için durum göstergesi lambaları kullanın
Kaynak.
|
|
5Ekipman, "Radioizotoplar ve Radyasyon için İzin Verme Dosyası"nı aldı.
Cihazlar".
|
Yapılandırma listesi
|
Hayır
.
|
Adı |
miktarı |
Birim |
Yapılandırma Özellikleri |
| 1 |
Röntgen Kaynağı |
1 |
SET |
HAMAMATSU,Hamamatsu,Japonya,Kapatılmış Mikrofokus X-
ışın kaynağı 90KV
|
| 2 |
Görüntüleme Birimi
|
1 |
PCS
|
iRAY, Amorfik Silikon Düz Panel Dedektörü 130mm
×130mm
|
| 3 |
Bilgisayar Makine |
1 |
PCS |
Advantech Endüstriyel Bilgisayar |
| 4 |
Monitor |
1 |
PCS |
24 inçlik HD monitör |
| 5 |
Kesin Kontrol Bileşenleri |
1 |
SET |
Googol Hareket Kontrol Kartı, Motor vb. |
| 6 |
Kurşun odası ve hareket parçaları |
1 |
SET |
Bağımsız olarak WISDOMSHOW tarafından geliştirildi |
| 7 |
Yazılım |
1 |
SET |
Bağımsız olarak WISDOMSHOW tarafından geliştirildi |
1Paket teslimat sırasında güvenli mi?
Tüm PCB X-ışını denetim makinesi standart sağlam ahşap kartonla paketlenmiştir.
Nakliye sırasında güvenli.
2Teslimat yolu nedir?
Makineyi DHL,Fedex,UPS,etc (Kapı Kapı Servisi) ile göndereceğiz, yaklaşık 5 gün varmak için.
Ya da hava yoluyla havaalanınıza (Havaalanı Hizmeti Kapısı ), yaklaşık 3 gün varmak için.
Ya da deniz yoluyla deniz limanına, Minimum CBM gereksinimi: 1 CBM, yaklaşık 30 gün var.
3Garantiyi sağlıyor musunuz?
1 yıllık yedek parçalar için ücretsiz garanti, ömür boyu teknik destek.
Profesyonel satış sonrası ekibimiz var, herhangi bir soru varsa, satış sonrası hizmette yardımcı videolar da sağlanır.
4Eğer fabrikaya gelirsek, ücretsiz eğitim verecek misiniz?
Evet, sıcak bir şekilde bizi ziyaret etmenize hoş geldiniz fabrikamız, sizin için ücretsiz eğitim düzenleyeceğiz.
5Ödeme yolu nedir?
Ödeme şartlarını kabul ediyoruz: Banka havalesi, WesterUnion, Moneygram, vb.
