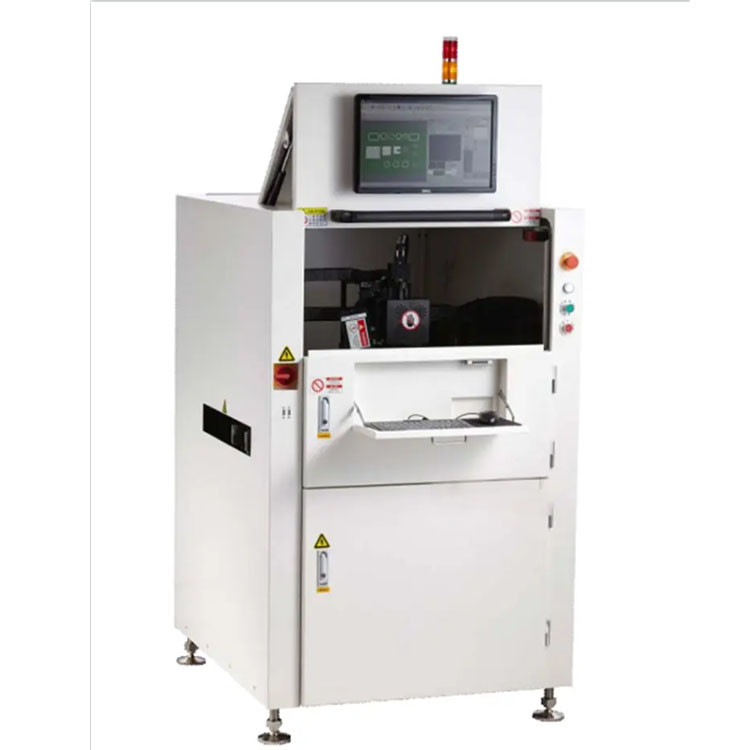

3 boyutlu SPI, algılama işleminde gölge ve rastgele yansıma sorununu tamamen çözebilir, böylece lehimli pastayla 3 boyutlu algılama
doğruluğu daha yüksektir; 5M piksel yüksek hızlı kamera ile donatılmıştır, algılama hızı daha hızlıdır, görüntü daha hassas ve zengin; ideal bir
Yüksek hızlı ve yüksek hassasiyetli üretim hatları için seçim.
Teknik parametreler:
Model | A510 | A510DL | A1200 |
PCB Boyutu | 55*55 ~450*450 mm | 55*55 ~450*310mm Çift | 55*55 ~ 1200*650mm |
PCB sıklığı | 0.5 ~ 7.0mm | ||
PCB ağırlığı | ≤5.0kg | ||
Taşıyıcı Düzenleme | Manual/otomatik | ||
Ölçüm Türü | Yükseklik, Alan, Hacim, Değiştirme, Köprü, Şekil ((kayıp baskı, yetersiz teneke, aşırı teneke, köprü, değiştirme, yanlış şekiller, yüzey kirliliği) | ||
Yapıştırma Yüksekliği | 0 ~ 550um | ||
Min Pad Pitch | ≥100um | ||
Ölçüm İlke | 3 boyutlu beyaz ışık PSLM PMP ((Programlanabilir Uzaylı Işık Modülasyonu, Faz Ölçümü Profilometri) | ||
Denetim başı miktarı | 1 | ||
Kamera pikselleri | 5M, (10M/12M seçenek olarak) | ||
Bulma Hızı | 0.35 ~ 0.5s/FOV | ||
Program Zamanı | 5 ~ 10 dakika | ||
Veri Türü | Gerber Verileri 274D/274X, PCB taraması | ||
Güç | AC220,50/60Hz,1KVA | ||
Makine Boyutu | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
Ağırlık | 965 kg | 1200 kg | 1600 kg |
Temel Teknoloji ve Özellikler
1Programlanabilir yapılı ızgara PMP görüntüleme teknolojisi
Baskılı lehimli pastanın üç boyutlu ölçümünü elde etmek için faz modülasyon profilleme teknolojisi (PMP) kullanılır.Yüksek hızlı denetlemeyi sağlayarak ölçüm doğruluğunu büyük ölçüde artırabilir.
2.8μm'lik çeşitli algılama doğruluğu sağlar.4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm vb. Müşterinin ürün çeşitliliği ve algılama hızı gereksinimlerini karşılar.
Yüksek maliyetli tele merkezli lens ve özel yazılım test algoritması kullanarak sıradan lens, göz kırpma ve deformasyon sorununu çözüyor.Bu, denetim doğruluğunu ve denetim yeteneğini büyük ölçüde arttırır.Endüstrinin önde gelen FPC çarpma statik telafiyi elde eder.
Deneyim düzeyleri ne olursa olsun mühendisler Gerber içe aktarma yazılım modülü ve dostça programlama arayüzü aracılığıyla sistemi bağımsız olarak hızlı ve doğru bir şekilde programlayabilirler.Operatör tarafından tek düğme işletim tasarlanmıştır da eğitim için gereksinimleri büyük ölçüde azaltır.
MiniLED ve MicroLED küçük LED lambalarından oluşur. Tek bir panelde küçük LED lambalarının sayısı 1 milyondan fazla yastığa ulaşabilir.MicroLED'in tek biriminin boyutu 50μm olabilirkenBu nedenle, yüksek yoğunluklu ürünlerde kullanılan 3DSPI ekipmanları, endüstrideki en yüksek konfigürasyonu kullanır; özellikle mermer platformların kullanımı,küçük boyutlu bantların hareket doğruluğunu sağlamak için doğrusal motorlar ve doğrusal kodlayıcıEndüstrinin önde gelen 1.8μm çözünürlüklü telesentrik lensini kullanarak ve Gerber dönüşümünü, Yük Görevini, algoritmayı, veri depolamasını ve sorgulamasını vb. optimize ederek,Denetimlerin hızı ve verimliliği çok daha iyi.
