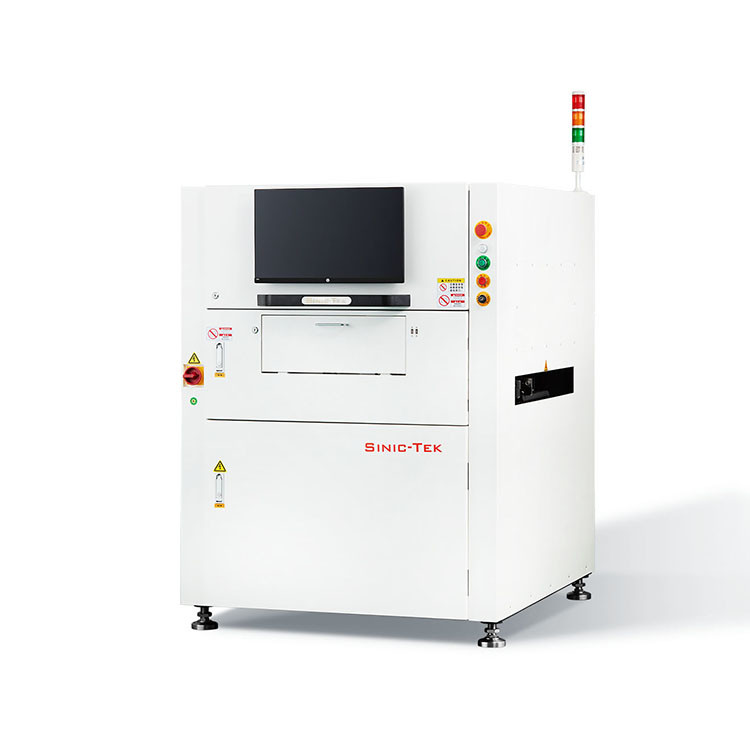

Çevrimiçi Yüksek Hızlı 3D SPI SMT Makinesi SMD Lehimleme Yapıştırıcı Müfettiş Ekipmanı A630

TEKNİK PARAMETRELER:

Muayene Prensibi: Programlanabilir faz kontur modülasyonu ölçüm teknikleri (PSLM PMP)

Denetim türü: Hacim, alan, yükseklik, XY ofseti, şekil vb.

Kusur Türleri: Kayma, aşırı lehim, yetersiz lehim, ofset, deforme şekil vb.

En küçük bileşen boyutu: 01005.

Doğruluk: XY=10 um, Yükseklik = 0,37 um.

Tekrarlanabilirlik: yükseklik:≤1um (4 Sigma);hacim/dönüm:<%1(4 Sigma).

Maksimum Yükleme PCB Boyutu (X*Y): 630x686mm.

İnceleme Hızı: 0,42 SEC/FOV.

Güvenilir Algılama Süresi: 0,3 saniye/parça.

Maksimum algılama yüksekliği:±450um(±1200umSeçenek).

RGB Tune'un patentli teknolojisi.

D-lighting patentli teknoloji.

İzlenebilirliğe sahip barkod işlevi.

Bağlayıcılara Badmark aktarma işlevi.

IMS sistem işlevlerine erişin.

İşletim Sistemi Desteği: Windows Professional (64 bit).

Beş dakikalık programlama, tek tıklamayla işlem.

SPC süreç kontrolü.

Temel Teknoloji ve Özellikler

1.PROGRAMLANABİLİR YAPILI IZGARA PMP GÖRÜNTÜLEME TEKNOLOJİSİ

Faz modülasyon profilleme teknolojisi (PMP), baskılı lehim pastasının üç boyutlu ölçümünü elde etmek için kullanılır; bu, yüksek hızlı inceleme sağlarken ölçüm doğruluğunu büyük ölçüde artırabilir.

2.AKTİF RGB 2D IŞIK KAYNAĞI,2D AYDINLATMA KAYNAKLARI

Patentli RGB Ayarlama işlevi, lehim köprüsü algılama yanlış alarmını ve göreceli sıfır yüzey belirsizliği sorununu çözmek için benzersiz filtre algoritmasıyla Kırmızı, Yeşil ve Mavi görüntüler alır. Bu arada, 2D/3D ölçümlerini ve basılı lehim pastasının görüntüsünü sağlayın. 2D aydınlatma kaynaklarıyla çalışmak, lehimdeki kırmızı RGB renk bozulma etkisinin açısından kaynaklanan sorunları önler; Farklı PCB renklerinde RGB ayarı daha çok yönlüdür; Çeşitli dağıtım süreci testlerini yerine getirin; Ekipmanın (yükseklik, hacim, alan) tekrarlanabilirlik doğruluğunu büyük ölçüde artırır.

3.YÜKSEK ÇÖZÜNÜRLÜKLÜ VE YÜKSEK ÇERÇEVE HIZLI GÖRÜNTÜ İŞLEME BİRİMİ

2.8μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm vb. çeşitli algılama doğruluğu sağlar. Müşterinin ürün çeşitliliği ve algılama hızı gereksinimlerini karşılar.

4.Z-EKSENİ DİNAMİK KOMPANZASYON + TELEKENTRİK LENS STATİK KOMPANZASYONU

Yüksek maliyetli telesentrik lens ve özel yazılım test algoritmasını kullanarak sıradan lens, şaşılık ve deformasyon sorununu çözer, bu da denetim doğruluğunu ve denetim yeteneğini büyük ölçüde artırır. FPC çarpıklığına karşı endüstrinin önde gelen statik telafisine ulaşır.

5.DAKİKALIK PROGRAMLAMA VE TEK BASIŞ İŞLEMİ

Her düzeyde deneyime sahip mühendisler, Gerber'in içe aktarılan yazılım modülü ve kullanıcı dostu programlama arayüzü aracılığıyla sistemi bağımsız olarak hızlı ve doğru bir şekilde programlayabilir. Operatörün tek tuşla işlem yapması, eğitim gereksinimlerini de büyük ölçüde azaltacak şekilde tasarlanmıştır.

6.GÜÇLÜ SÜREÇ ANALİZİ (SPC)

Gerçek zamanlı SPC bilgi ekranı, kullanıcılara güçlü kalite kontrolü sağlar. Eksiksiz SPC araçları çeşitliliği, kullanıcılar için bir bakışta kullanılabilir.
