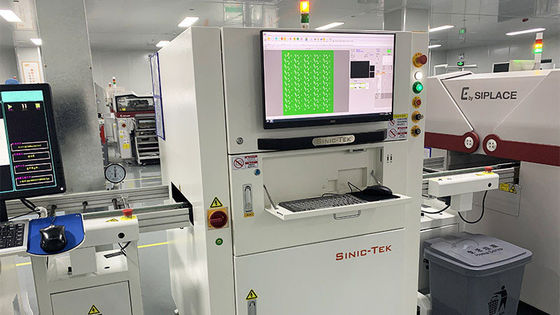

Özellikleri:
1Profesyonel lens tasarımının lensleri, görüntüyü daha düzenli ve hassas hale getirir ve algılama istikrarını büyük ölçüde iyileştirir.
2. Gerber dosya programlamasına ithal edilebilir veya resim düzenleme modundan para düzenlemek ve hata ayıklamak için kullanılabilir.
3Çok yönlü 3 boyutlu projeksiyon yöntemi, lehimli pastadaki gölge etkisinin neden olduğu algılama hatasını etkili bir şekilde çözebilir.
tespit süreci.
4İşletim sistemi, kullanıcı düzeyinde arayüz yapısına göre sonuç tanıma ve işleme işlevini geliştirir.
5Yüksek hassasiyetle programlanabilir siyah ve beyaz moire kenarı, en yüksek ölçüm doğruluğu 0.67mm.
6Kesin 3 boyutlu ölçüm verilerine dayanarak, operatörler kısa sürede tüm projeyi optimize edebilirler.
Teknik parametreler:

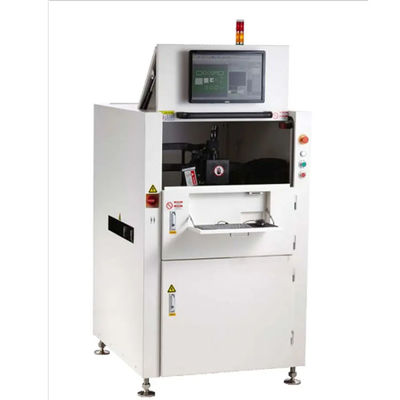

Model | A510 | A510DL | A1200 |
PCB Boyutu | 55*55 ~450*450 mm | 55*55 ~450*310mm Çift | 55*55 ~ 1200*650mm |
PCB sıklığı | 0.5 ~ 7.0mm | ||
PCB ağırlığı | ≤5.0kg | ||
Taşıyıcı Düzenleme | Manual/otomatik | ||
Ölçüm Türü | Yükseklik, Alan, Hacim, Değiştirme, Köprü, Şekil ((kayıp baskı, yetersiz teneke, aşırı teneke, köprü, değiştirme, yanlış şekiller, yüzey kirliliği) | ||
Yapıştırma Yüksekliği | 0 ~ 550um | ||
Min Pad Pitch | ≥100um | ||
Ölçüm İlke | 3 boyutlu beyaz ışık PSLM PMP ((Programlanabilir Uzaylı Işık Modülasyonu, Faz Ölçümü Profilometri) | ||
Denetim başı miktarı | 1 | ||
Kamera pikselleri | 5M, (10M/12M seçenek olarak) | ||
Bulma Hızı | 0.35 ~ 0.5s/FOV | ||
Program Zamanı | 5 ~ 10 dakika | ||
Veri Türü | Gerber Verileri 274D/274X, PCB taraması | ||
Güç | AC220,50/60Hz,1KVA | ||
Makine Boyutu | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
Ağırlık | 965 kg | 1200 kg | 1600 kg |
Temel Teknoloji ve Özellikler
1Programlanabilir yapılı ızgara PMP görüntüleme teknolojisi
Baskılı lehimli pastanın üç boyutlu ölçümünü elde etmek için faz modülasyon profilleme teknolojisi (PMP) kullanılır.Yüksek hızlı denetlemeyi sağlayarak ölçüm doğruluğunu büyük ölçüde artırabilir.
2.8μm'lik çeşitli algılama doğruluğu sağlar.4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm vb. Müşterinin ürün çeşitliliği ve algılama hızı gereksinimlerini karşılar.
Yüksek maliyetli tele merkezli lens ve özel yazılım test algoritması kullanarak sıradan lens, göz kırpma ve deformasyon sorununu çözüyor.Bu, denetim doğruluğunu ve denetim yeteneğini büyük ölçüde arttırır.Endüstrinin önde gelen FPC çarpma statik telafiyi elde eder.
