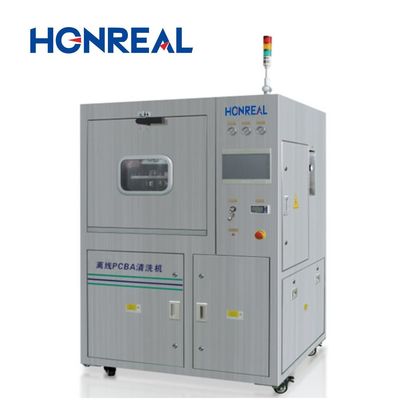

500 mm uzunlukta PCBA temizleme makinesi 600KG kimyasal sıvı akış temizleme makinesi
Özellikleri:

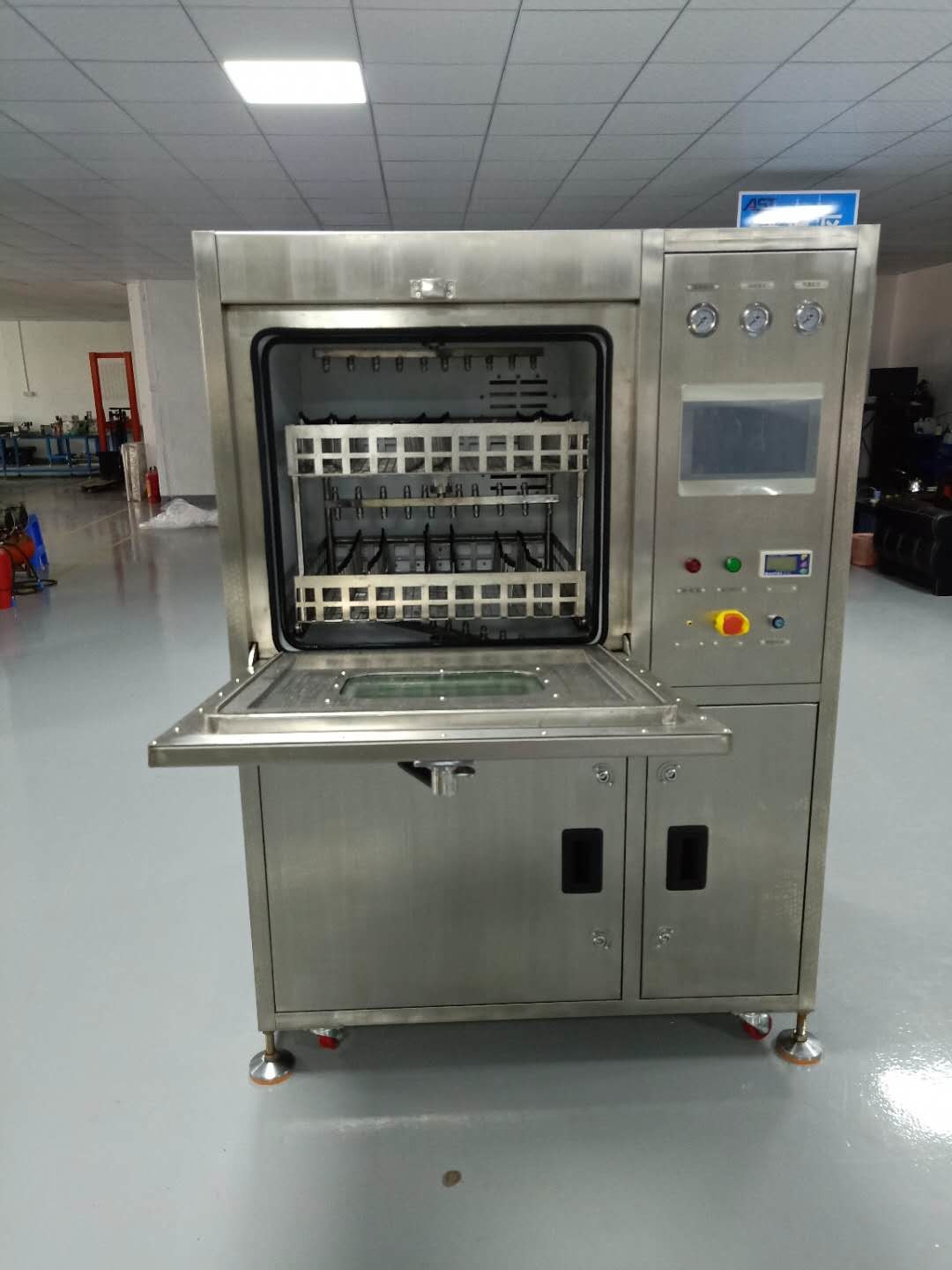

1Tüm sürecin görselleştirilmesi: Görsel pencere ve 2 LED ışığı ile donatılmış temizlik odası, temizlik süreci bir bakışta net olur.

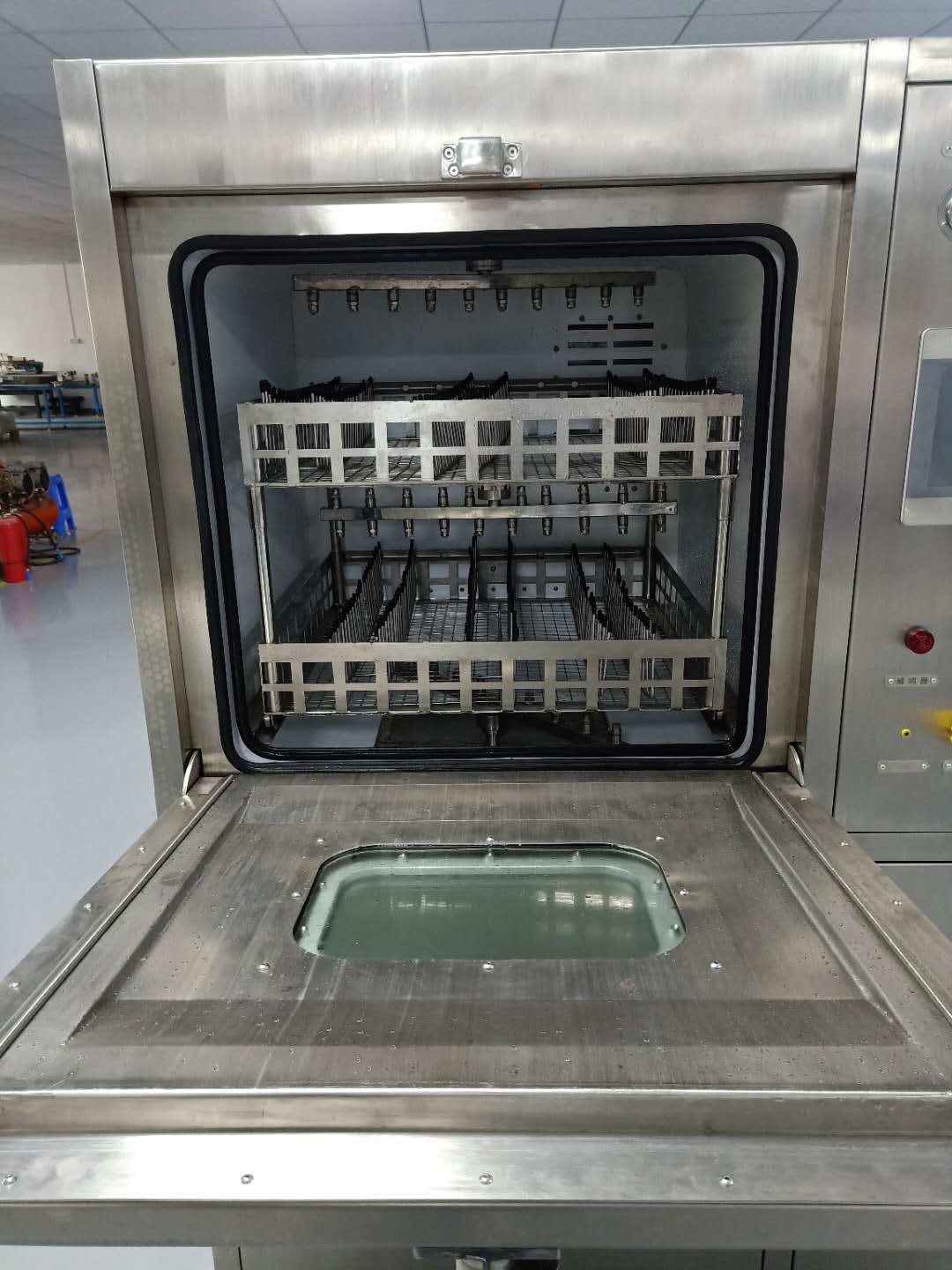

2.Dünyanın en büyük temizlik sepeti:610mm(L) ×560mm(W) × 100mm(H) 2 katman, Daha büyük PCBA boyutlarına ve daha yüksek temizlik üretimine cevap verir.
3.En bilimsel nozzle tasarımı ((patent ): Soldan sağa nozzles artışı, Temizlik verimliliğini artırmak, Yukarı ve aşağı dağıtım nozzles, tamamen kör temizlik alanı çözmek
4.Şırınga basıncı ayarlanabilir tasarımı: Yüksek basınç çarpışması altında püskürtme ile temizlik sürecinde PCBA'nın küçük boyutunu çözün, sıçrama sorunu
Standart seyrelticilerle slot ısıtma sistemi: Temizlik verimliliğini büyük ölçüde artırır. Temizlik süresini kısaltır.
5Dokunmatik ekran arayüzü: Farklı işlem parametreleri ile farklı PCBA modeli setine göre, Hızlı düzenleme ve çeşitli farklı işlem parametrelerinin programı depolanabilir,çözücü sıcaklığı, temizlik süresi, durulma süresi/zaman, durulma sıcaklığı, kuruma süresi, kurutma sıcaklığı, iletkenlik izleme parametreleri vb.Şifre yönetimi yetkisi ayarlanabilir.
6Yüksek temizlik standartları: İyon kirliliği tamamen 610D IPC - I sınıfı standardına uygun (1,5 ug/cm2'den az)
7Konforlu sıvı ekleme modu: El ile birleştirilebilir, ayrıca oranına göre ayarlanabilir (5% ~ 25%), otomatik olarak DI suyu ve kimyasal sıvıyı orantılandırır.
8- Kapsamlı temizlik sistemi: Ürün yüzeyinde kalan organik maddeye, inorganik maddeye göre iyice etkili temizlik
Otomatik temizlik modu: tüm temizlik, yıkamak ve kurutma süreci, küçük boyutlu, kompakt yapı temiz bir iç mekan bitirici
Teknik parametreler:
| İçeriği |
Parametreler |
| Model numarası |
HR-Q6 |
| Temiz alan boyutu |
L610*W560*H160mm 2 katman |
| Konsantrasyon tankı kapasitesi |
30L |
| Sıvılatma tankı kapasitesi |
70L |
| Serpilme tankı kapasitesi |
17-23L |
| püskürtme ısıtıcısının gücü |
6KW |
| Temizlik süresi |
0~99 dakika ( ayarlanabilir) |
| Temperatür (sıvı) |
Oda sıcaklığı ~ 75°C (düzenlenebilir) |
| Doldurma zamanı |
1 dakika/zaman ((1-59 kez/ ayarlanabilir) |
| Doldurma sıcaklığı ((DI su) |
Oda sıcaklığı ~ 75 °C (düzenlenebilir) |
| Kurutma süresi |
0~99 dakika/ (Ayarlanabilir) |
| Direnci izleme aralığı |
0~18M |
| Solvent tankı ısıtıcısının gücü |
9KW |
| Kurutma sıcaklığı |
Oda sıcaklığı ~ 99 °C/ (düzenlenebilir) |
| Kurutma ısıtıcısının gücü/KW |
6KW |
| Enjeksiyon basıncı |
30PSI- 90PSI (düzenebilir) |
| Kimyasal sınıflı filtreler |
0.22μm (filtre parçacıkları: soldurma pastası, rezin,
akış ve kirleticiler)
|
| Di Su Filtresi |
1 inç hızlı bağlantı tipi arayüzü |
| Kimyasal boşaltma limanı |
1 inç hızlı bağlantı tipi arayüzü |
| Gerçek zamanlı basınç ölçer |
3 PCS (nozzle/DI suyu/atık) |
| Yatay püskürtme pompası |
5.5KW |
| Egzoz deliği boyutu |
Φ100 ((W) * 30mm ((H) |
| Güç; Hava kaynağı |
AC380V 50HZ 65A/0.45MPa~0.75MPa |
| Net ağırlık |
400 kg |
| Boyut |
L1400*W1350*H1830mm |
Şirket Bilgisi
Shenzhen Honreal Technology Co., Ltd.Ulusal bir yüksek teknoloji girişimidir. SMT ekipman araştırma ve geliştirme, üretim, satış ve dünyanın en büyük 500 elektronik şirketi için hizmetler konusunda uzmanlaşmıştır.Şirketin kayıtlı sermayesi 5 milyon.Şirketin kuruluşundan bu yana, Honreal, teknolojinin çekirdeği olarak geliştirilmesine, kalitesinin hayatta kalmasına, bağımsız araştırma ve geliştirmeye ve sürekli yeniliğe devam etti.Devamlı çabalardan sonra, bir dizi yüksek teknoloji icadı patentine sahip.
Sık Sorulan Sorular
S1: Döngü süresi nedir?HR-Q6Toplu temizleme makinesi mi?
A1: Toplam 30 ~ 45 dakikadır. 10 dakikalık yıkama + 10 dakikalık duraklama + 10 ~ 25 dakikalık kuru.
S2: Hangi sıvı kullanılabilir?HR-Q6PCBA temizlemek için mi?
A2: Su bazlı PCBA temizlik sıvısı yıkama, DI su akıtma.
S3: Çok fazla pcbas olabilir mi?HR-Q6Bir döngüde temiz mi?
A3: Örneğin L200*W100mm boyutlu PCBA, 30~40pcs temizleyebilir.
S4: PCBA'ların makinede yıkandıktan, durdurulduğundan ve kurulduğundan sonra pişirilmesi gerekiyor mu?
A4: Elbette, PCBA'lar temizlendikten sonra elektrikli fırına koyulmalı ve PCBA'yı tamamen kurutmak için 100 ~ 110 ° C'de 2 saat veya 80 ~ 90 ° C'de 4 saat pişirilmelidir.
Temizlenmeden önceki ve temizlendikten sonraki resimleri karşılaştırın:
