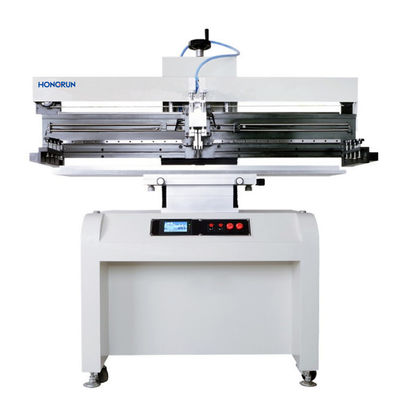

Ürünün tanıtımı:
1Mikro bilgisayar kontrolü, dokunmatik ekran, menü işletim arayüzü.

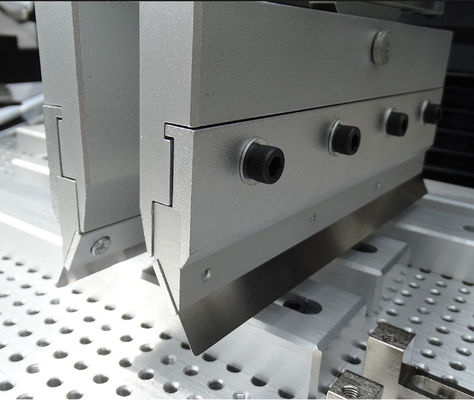

2Çizgici yüzer. (MPM otomatik baskı makinesine benzer şekilde, çizgici yukarı ve aşağı serbestçe yüzebilir ve çelik ağ seviyesine otomatik olarak ayarlanabilir).
3Çizgicinin basıncı ayarlanabilir (çizgicinin çelik ağına karşı basıncı, farklı türdeki kazıkların uzunluğuna göre ayarlanabilir).
4. frekans dönüştürücü hız düzenleme sistemi ile donatılmış, bıçak sabit bir hızda çalışır;
5. İş işlevi iki el anahtar anahtar işlevi, güvenli ve güvenilir benimser.
6Dokunmatik ekran menüsünde, çelik ağın bir bütün olarak duraklama süresini bağımsız olarak ayarlamak mümkündür.
7. PCB kartının konumlandırılması ve sabitlenmesi yöntemleri, referans deliğinin konumlandırılması, referans kenarının konumlandırılması ve referans deliğin referans kenarının eşzamanlı konumlandırılmasını içerir.Şablon konumlandırma ve diğer birçok farklı kesin konumlandırma biçimi.
8Zaman gösterme fonksiyonu, baskı zamanlarının otomatik sayım fonksiyonu ve ekran koruma fonksiyonu dokunmatik ekranda sağlanır.
9Düzenlenebilir kazıklama hızı ve acil durma güvenlik fonksiyonu ile donatılmıştır.
10. Yazdırma modu: tek, çift ve çift başlangıç (menü ayarları isteğe bağlıdır).
11. Yazdırma çalışma durumu: otomatik / yarı otomatik / üç inçlik baskı durumu (menü ayarları isteğe bağlıdır).
12Büyük dökme demir koltuğu olan çalışma masası istikrarlıdır ve titreşimden arındırılmıştır.
| Teknik parametreler | |
|
Görev |
Bu birim PCB kart üzerine lehimli pasta basmak için kullanılır |
| Baskı masası boyutları | 300×400 mm ((ya da özel) |
| Çerçeve boyutu | 370×470mm, 420×520mm, 550×650mm |
| PCB boyutu | 50x50~300×400 mm |
| PCB kalınlığı | 0.2 - 5.0mm |
| Yazdırma pozisyonu sabit | PCB Dış veya Pin Konumu |
| Yatak plakalarının ince ayarlanması | Ön/Arka ± 10 mm R/L ± 10 mm |
| Baskı hassasiyeti | ±0,02 mm |
| Tekrarlanan hassasiyet | ±0,05 mm |
| Minimum mesafe | 0.35mm. |
| Hava basıncı | 4-6kgf/Cm2 |
| Güç kaynağı | 220V 50/60Hz 100W |
| Özellikler | ||||
|
Model numarası |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB boyutu (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Çelik ağ boyutu (L×W) mm~(L×W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Baskı masası boyutları (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Makine boyutu (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Ağırlık | 260 kg | 300 kg | 340kg | 380 kg |
