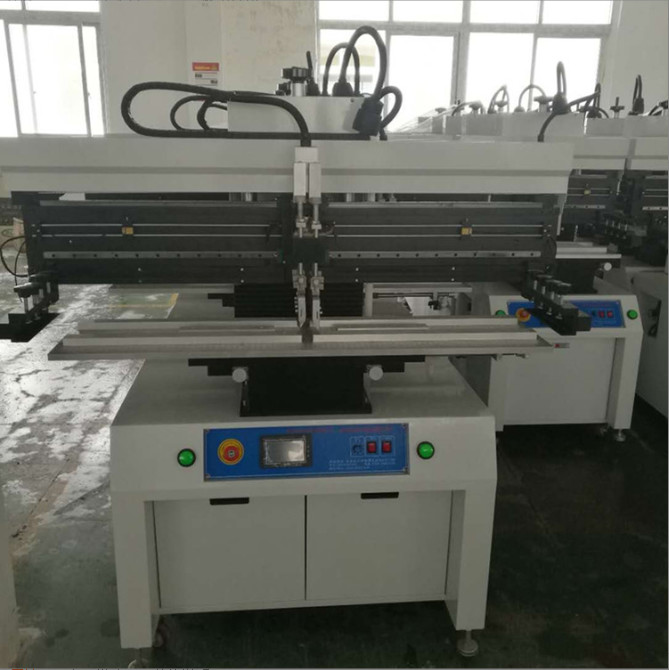

Ekipmanın özellikleri ve işlevleri
1.1 Alman hassas motorları ve doğrusal kılavuzları benimseyerek, kazıklayıcı tutucunun baskı daha istikrarlı olma eğilimindedir;

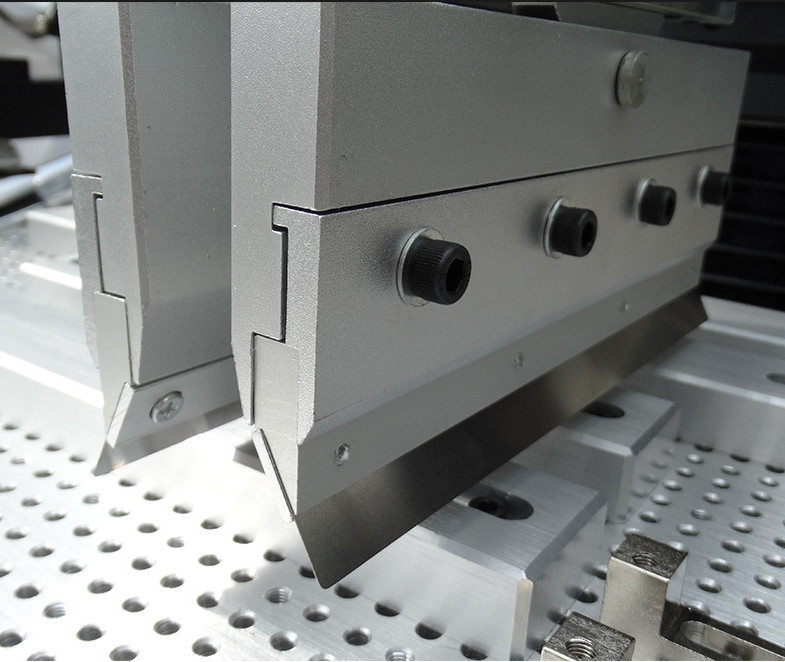

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Giriş toplam güç kaynağı voltajı: tek fazlı 220V 50/60Hz, güç tüketimi 100W, çalışma durumunun çevrimiçi görüntülenmesi;
1.4 Baskı tabanı 450 derece yükseltilebilir ve sabitlenebilir, bu da kazıklayıcı yükleme ve boşaltma ve çelik ağ temizliği için uygun hale getirir;
1.5 baskı tabanı ileriye taşınabilir ve sabitlenebilir, böylece daha iyi baskı sonuçlarına ulaşmak için çelik ağ deseninin konumuna uyum sağlamayı kolaylaştırır;
1.6 mesh çerçeve destek kolu, 470-750mm çap aralığı için uygun sol ve sağ ayrı ayrı ayarlanabilir;
1.7 modüler baskı platformu, sabit bir yuva ve konumlandırma PIN'i ile donatılmıştır, hızlı bir şekilde değiştirilir ve kolayca bulunur, tek taraflı ve çift taraflı altyapı işlemleri için uygundur.
1.8 Düzeltme yöntemi, basılı malzemelerin (platens) X, Y ve Z düzeltmesi ve ayarlanması ile koordine olmak için bir ağ çerçeve destek kolu hareketini benimser.Düzeltmeyi kolay ve basit hale getirmek;

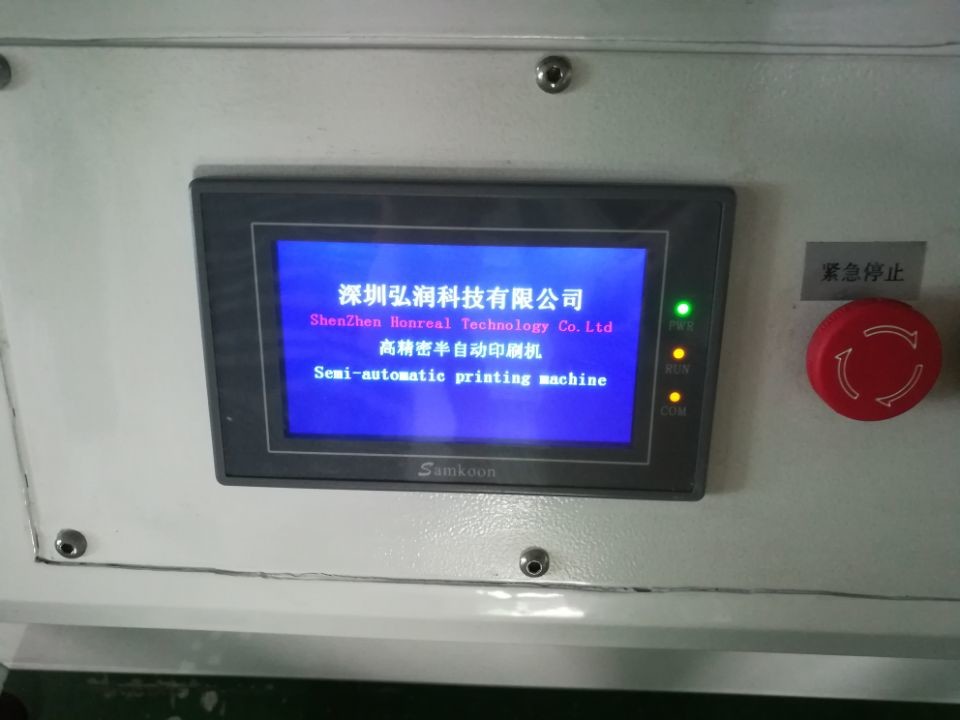

1.9 Mitsubishi PLC kontrolü, insan-makine arayüzünün dokunmatik kontrolü, tek/çoklu baskı seçenekleri ile birlikte manuel veya otomatik yöntemler;
1.10 Çizgi makinesinin koltuğu ileri geri ayarlanabilir ve baskı makinesini ürün baskı ihtiyacına göre +150 ayarlanabilir;
1.11 Xingchen silindir ve manyetik yakınlık anahtarı kullanılarak, çalışma masası ileri geri hareket eder ve baskı yüzeyi yerinde +0,001mm doğruluğa ulaşabilir;
1.12 4-6 kg/cm2'lik hava basıncı kullanmak, 300x400mm ve 450x450mm'lik baskı masası alanı (büyük boyutlar için uygundur), +0.05mm'lik baskı doğruluğu, +0.02mm'lik makine tekrarı;
1.13 Üretim istatistiklerini kolaylaştırmak için otomatik sayım fonksiyonu ve frekans ayarlaması ile donatılmıştır;
| Teknik parametreler | |
|
Görev |
Bu birim PCB kart üzerine lehimli pasta basmak için kullanılır |
| Baskı masası boyutları | 300×400 mm ((ya da özel) |
| Çerçeve boyutu | 370×470mm, 420×520mm, 550×650mm |
| PCB boyutu | 50x50~300×400 mm |
| PCB kalınlığı | 0.2 - 5.0mm |
| Yazdırma pozisyonu sabit | PCB Dış veya Pin Konumu |
| Yatak plakalarının ince ayarlanması | Ön/Arka ± 10 mm R/L ± 10 mm |
| Baskı hassasiyeti | ±0,02 mm |
| Tekrarlanan hassasiyet | ±0,05 mm |
| Minimum mesafe | 0.35mm. |
| Hava basıncı | 4-6kgf/Cm2 |
| Güç kaynağı | 220V 50/60Hz 100W |
| Özellikler | ||||
|
Model numarası |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB boyutu (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Çelik ağ boyutu (L×W) mm~(L×W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Baskı masası boyutları (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Makine boyutu (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Ağırlık | 260 kg | 300 kg | 340kg | 380 kg |
Shenzhen Honreal Teknoloji Şirketi, LTD, ulusal bir yüksek teknoloji şirketi, SMT ekipman araştırma ve geliştirme, üretim, satış, dünyanın en iyi 500 elektronik şirketi için hizmetler.Şirketin kayıtlı sermayesi 5 milyon.Deneyimli bir teknik ekibe ve mükemmel teknik yenilikçilik yeteneğine sahip olmak, daha iyi bir ürün tedarik zinciri ve hizmet ekibinin oluşturulması ve farklı müşteri ihtiyaçlarını karşılamak uzun vadeli hedefimizdir.Müşterileri anlayarak müşteri ihtiyaçlarını karşılayacağız., öncelik vererek ve değerli hizmetler sunarak.
1Ön danışmanlık: Tam hat için profesyonel SMT çözümleri sağlar.
2Fabrika Garanti: Bir yıllık garanti fabrika hizmeti.
3Kurulum: Düzenli üretimi sağlamak için yerleşik kurulum ve devreye girme.
4Teknik Eğitim: 1. ve 3. seviye arasında profesyonel eğitim sağlar.
5Teknik destek: 7 * 24 teknik destek sağlar.
6.Software Upgrade: Tüm ürünler için ömür boyu ücretsiz yazılım yükseltmeleri sunar.
