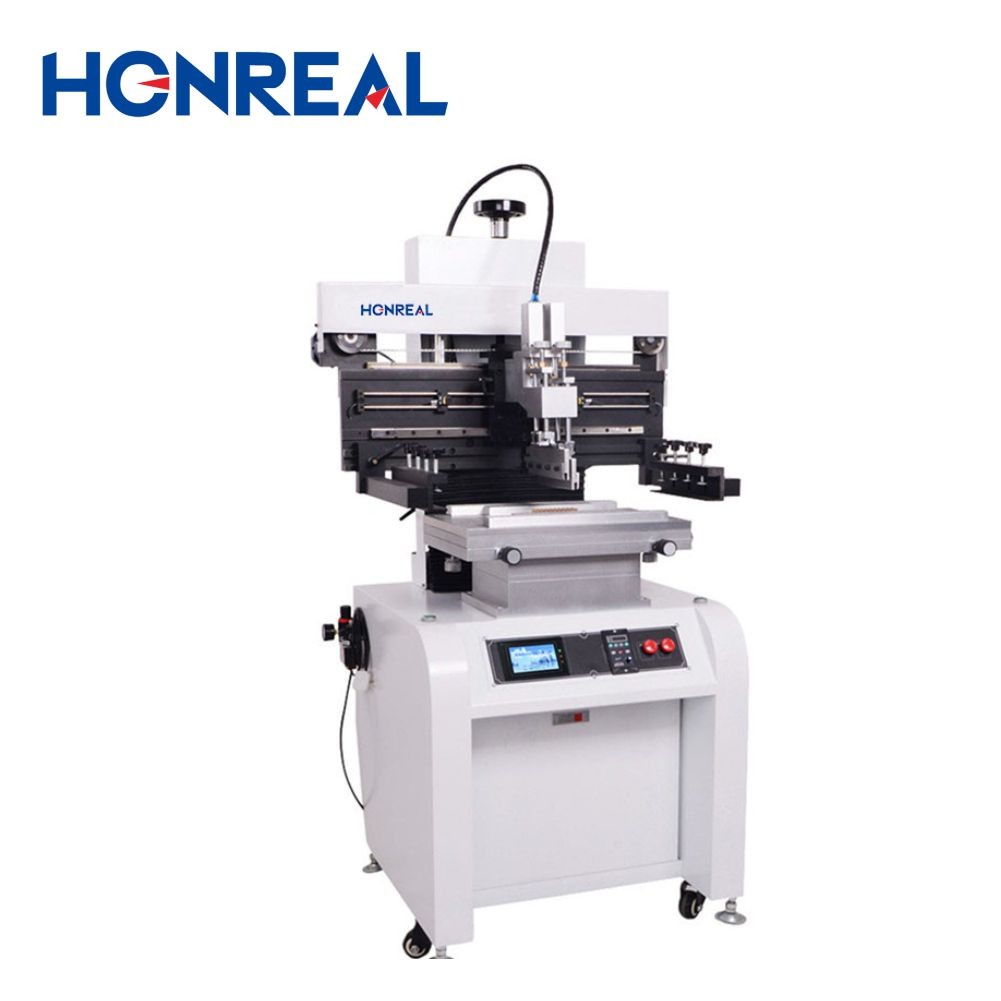

Yarım Otomatik Basılı Devre Kartı İpek Ekran Baskı PCB Yazıcı Makinesi
Ürünün tanıtımı:
1Ekipmanımız, keskin ve doğru baskı ile sonuçlanan bıçak koltuğunun dönüştürülmesini sağlamak için hassas bir rehber rayı ve ithal bir motoru kullanır.
2.Yazdırma kazıkçısı 45 derece döndürülecek şekilde tasarlanmıştır ve yerinde sabitlenebilir, bu da şablon temizlemesi ve değiştirilmesi için kullanışlıdır.
3Çizgi bloğu, doğru baskı pozisyonunu seçmek için bıçağın önüne ve arkasına ayarlanabilir.
4Bir sabit oluklu baskı levhası ve PIN ile birleştirilmiş, tek taraflı, çift taraflı baskı için kolay kurulum ve ayarlama.
5.School Edition, basılı (PCB), X, Y, Z ile birlikte çelik bir ağ hareket ettirmek için uygun bir yol.
6Tek yönlü ve iki yönlü, çeşitli baskı yöntemlerine ayarlanabilir.
7.Sürüm istatistiklerinin üretilmesini kolaylaştırmak için otomatik sayım fonksiyonu ile.
8Düzenlenebilir bıçak açısı, çelik bıçak, kauçuk kazık uygun.

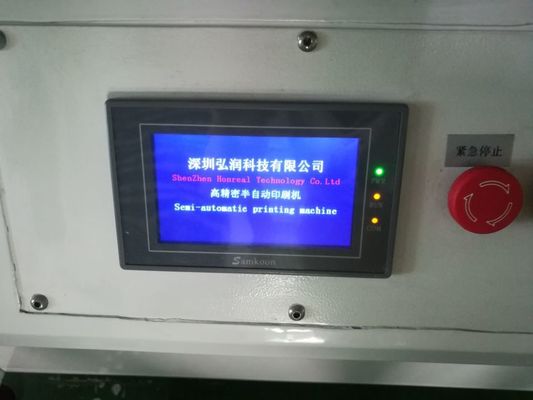

9Ekran koruyucusu fonksiyonu ile dokunmatik ekran, dokunmatik ekran ömrünü korumak için zaman ayarlanabilir.
10.Yazdırma hızı göstergesi, ayarlanabilir.
| Teknik parametreler | |
|
Görev |
Bu birim PCB kart üzerine lehimli pasta basmak için kullanılır |
| Baskı masası boyutları | 300×400 mm ((ya da özel) |
| Çerçeve boyutu | 370×470mm, 420×520mm, 550×650mm |
| PCB boyutu | 50x50~300×400 mm |
| PCB kalınlığı | 0.2 - 5.0mm |
| Yazdırma pozisyonu sabit | PCB Dış veya Pin Konumu |
| Yatak plakalarının ince ayarlanması | Ön/Arka ± 10 mm R/L ± 10 mm |
| Baskı hassasiyeti | ±0,02 mm |
| Tekrarlanan hassasiyet | ±0,05 mm |
| Minimum mesafe | 0.35mm. |
| Hava basıncı | 4-6kgf/Cm2 |
| Güç kaynağı | 220V 50/60Hz 100W |
| Özellikler | ||||
|
Model numarası |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB boyutu (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Çelik ağ boyutu (L×W) mm~(L×W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Baskı masası boyutları (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Makine boyutu (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Ağırlık | 260 kg | 300 kg | 340kg | 380 kg |
