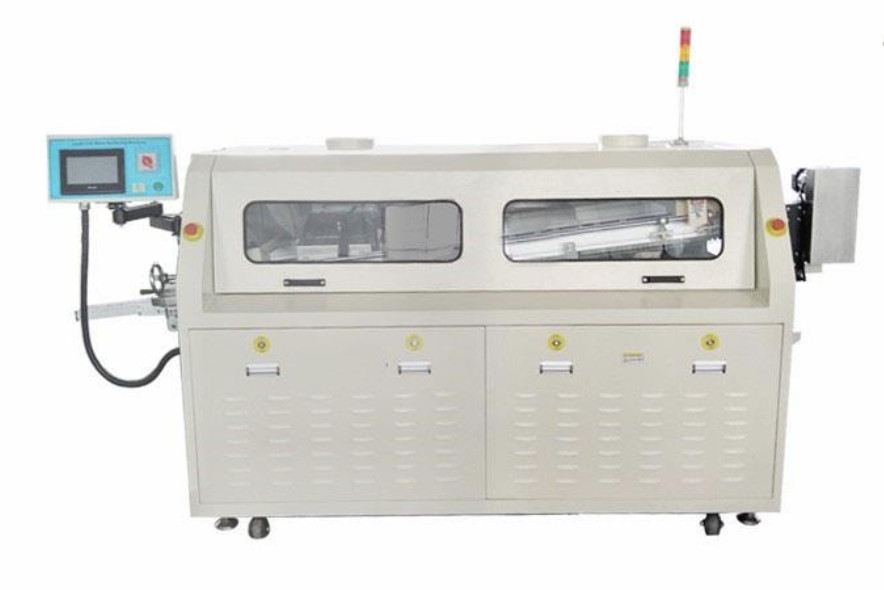

PCB dalga kaynak makinesi HR-300E:
1PLC ve dokunmatik ekran kontrol sistemi, 50'den fazla set parametreyi kurtarabilir.
Kullanıcı dostu arayüzü çalıştırılması kolaydır, sıcaklık dokunmatik ekranda ayarlanabilir / kaydedilebilir / değiştirilebilir.
2Yüksek kaliteli püskürtücü, akışın mükemmel atomlaştırma performansını sağlar.
motor ve ray / kaydırıcı, dokunmatik ekran üzerinde ayarlanan hareket hız, adım sürücü ve PLC kontrol sistemi bir
Yumuşak ve düşük gürültülü hareket.
3Zorla hava konveksiyonu preheat bölgesi PCB için yeterli eşit ısı yaratır.Özellikle tasarlanmış
Ön ısıtma sistemi bakımı kolaylaştırır,motor ve üfleyici kolayca sökülebilir
Aşağıda, ısıtıcı çekmece gibi arka taraftan taşınabilir.
4Bu yeni montajı, soldaj kazanının dışına yerleştirilmiş bir dökme demir ısıtıcısı olarak kabul ediyoruz.
Bu şekilde lehim kazanının ömrü uzatılır.
5İki dalga kaynağı, her iki dalga yüksekliği de dönüştürücüyle kontrol edilir.
Yükseklik, dalga motorunun dokunmatik ekranda güç kaynağının frekansını ayarlayarak.
6Lehimleyici kap, kurşunsuz lehim için %100 kapasitede Ti malzemesinden yapılmıştır.
7Müşteri haftalık zamanlayıcı ile makinenin saatini açıp kapatabilir.
8Aşırı ısınma ve acil durma için ışık ve ses alarmı.
9. Ti parmak taşıyıcı sistemi, delik içi düz bir lehim hattı oluşturabilir.
10Müşteri, palet için "L" parmağını veya PCB için çift kanca parmağını seçebilir.
11. N2 ısıtma kapı için isteğe bağlı
| HR-300E - Spesifikasyonlar | |
| Model | HR-300E |
|
PCB genişliği |
50-400MM |
| Lehimleyici kap kapasitesi | 250 kg |
| Hareket gücü/genel güç | 9-10 kW/18 kW |
| Boyut | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Net ağırlık | 800KG |
| Kontrol sistemi | Dokunmatik ekran + PLC |
| Taşıyıcı motor | 3Ph 220V, 90W |
| Taşıyıcı hızı | 200MM-1800MM/Min |
| Akış kapasitesi | 6.5 litre |
| Alkol kapasitesi | 4.5 litre |
| PCB taşıyıcı yönü | Soldan sağa |
| püskürtme yöntemi | Adımlı motor sürücüsü, doğrusal ray ve kaydırıcı hareketli püskürtücü |
| Çöplük | Japonya ST-6 |
| Ön ısınma bölgesi | 1 ayrı alt ön ısıtma bölgesi |
| Önyükleme gücü | 7.5kw/zone |
| Kaynatma kapı malzemesi | Tamamen Ti |
| Kaynatma kazanı ısıtıcısı | Çelikten |
| Isıtma gücü | 1.2KW*7PCS |
| Dalga numarası | Çift dalga |
| Dalga tipi | Turbulans ilk dalga ve Lambda 2. dalga |
| Erime süresi | 60 dakika. |
| Kaynatma kapı kaldırma ve indirme | Kılavuz |
| Lehimleyici tencere girer ve çıkar | Motorlu |
| Parmak temizleme pompası | 1PH 220V 10W |
| Parmak tipi | Çift kanca |
| Parmak malzemesi | Ti |
| Lehim açısı | 5-7° |
| Havalandırma | 3-5BAR |
| Güç kaynağı | 3PH 380V 50HZ |

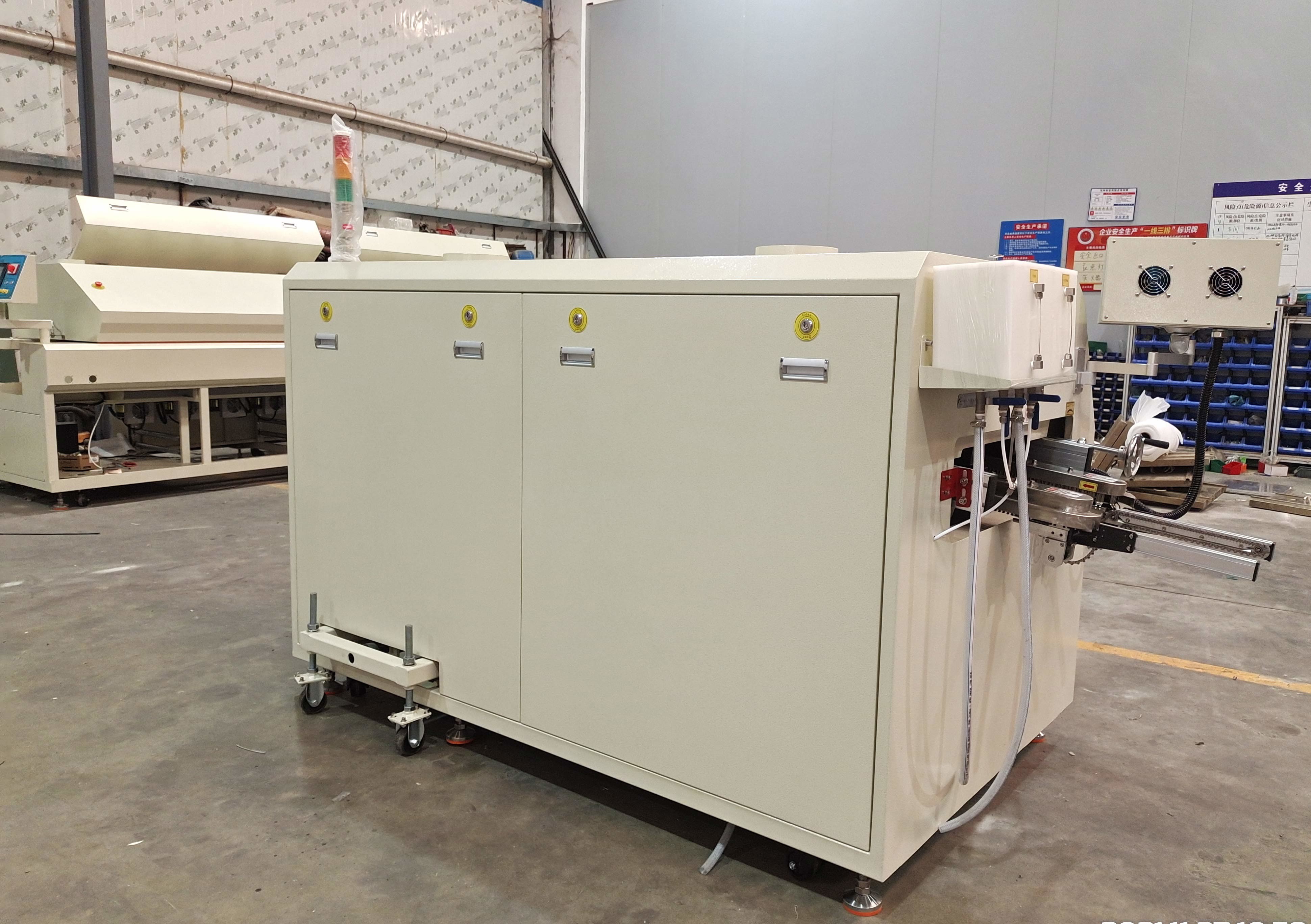

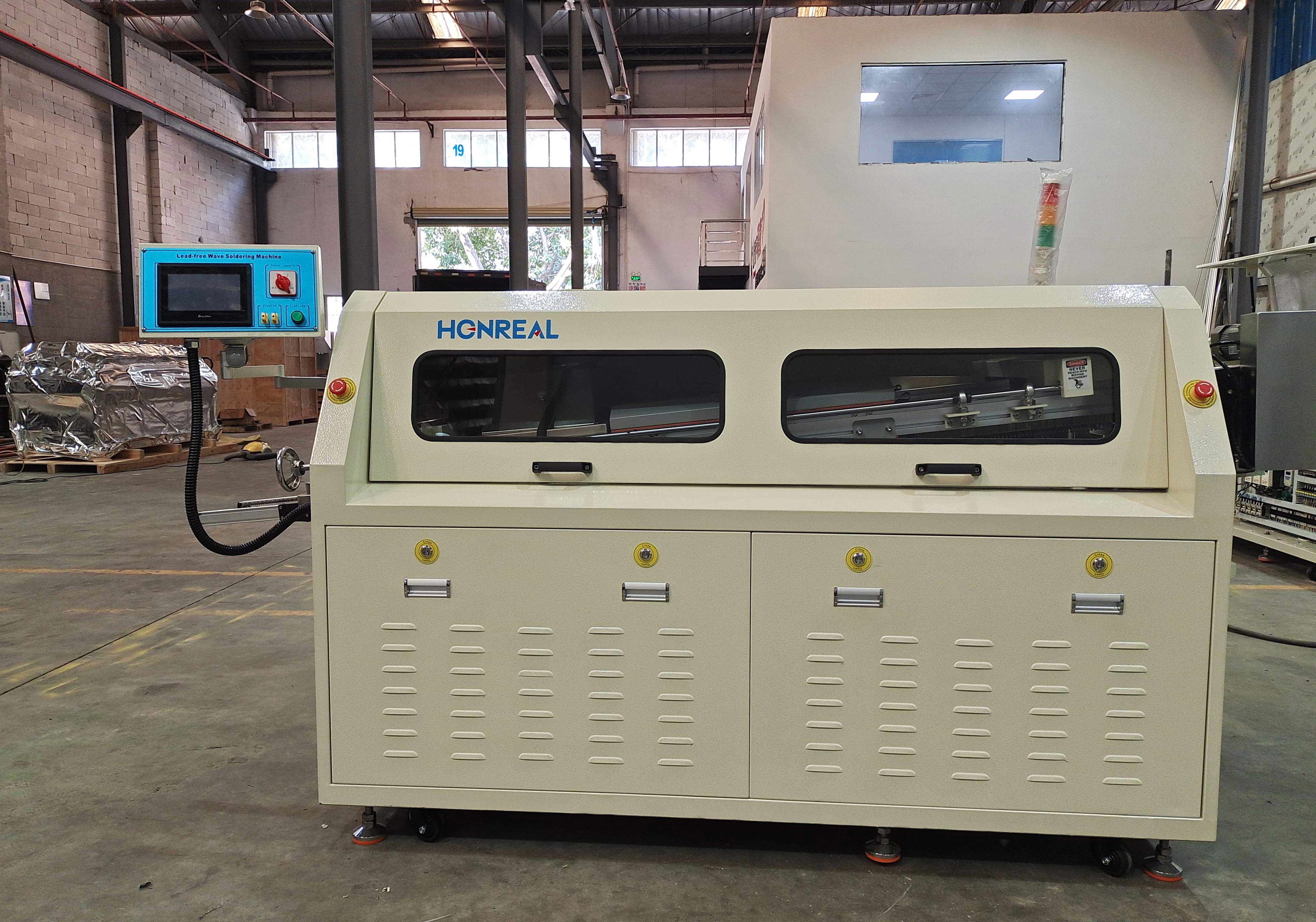

Fotoğraf gösterisi:
Çalışma ortamı ve koşulları:
1. Ekipman, düz zemin, havalandırılmış ve kuru bir atölyede yerleştirilir.
2İş ortamının sıcaklığı 5°45°C arasında olmalıdır.
3. Dayanıklı bir güç kaynağı (yer kurşunla iyice topraklanmış) nominal akımla donatılmalı ve voltajı isim plaketinde kaydedilmelidir;
Açmadan önce şunu kontrol et:
1Teslim edilen güç makinenin nominal gücüdür.
2. Makine iyi topraklanmış mı yoksa değil mi;
3. Tüm elektrik bileşenleri sabit ya da değil, temas büyük ya da değil, ve sonra kontrolör sisteminin her güç kablosunu bağlayın.
Shenzhen Honreal Teknoloji Şirketi, LTD, ulusal bir yüksek teknoloji şirketi, SMT ekipman araştırma ve geliştirme, üretim, satış, dünyanın en iyi 500 elektronik şirketi için hizmetler.Şirketin kayıtlı sermayesi 5 milyon.Deneyimli bir teknik ekibe ve mükemmel teknik yenilikçilik yeteneğine sahip olmak, daha iyi bir ürün tedarik zinciri ve hizmet ekibinin oluşturulması ve farklı müşteri ihtiyaçlarını karşılamak uzun vadeli hedefimizdir.Müşterileri anlayarak müşteri ihtiyaçlarını karşılayacağız., öncelik vererek ve değerli hizmetler sunarak.
S: Satışlarınızın kalitesini nasıl garanti edebilirsiniz?
A: Tüm ürünlerin mükemmel performansını sağlamak için, size teslim edilmeden önce her bir makinelerin sıkı bir şekilde test edildiğini garanti ediyoruz.
S: Eğitim nasıl gidiyor?
A: makinelerimizi satın aldıktan sonra, mühendislerimiz şirketimize gidebilir veya çalıştırmak çok kolay
Eğitim videosu ve kullanıcı kılavuzuna göre makine, kullanıcı kılavuzu makine ile birlikte gelecek.
S: Ürün üzerinde logomun olması mümkün mü diye sormak istiyorum.
Şirketimizin özel logo hizmetini mükemmel bir şekilde desteklediğini bildiğinizi umuyoruz.
S: Bu makineleri kullanmak zor mu?
A: Hayır, hiç de zor değil. Önceki müşterilerimiz için, makineleri kullanmayı öğrenmek için en fazla 2 gün yeterlidir.
