Fuji Smt Al ve Yerleştir Makine Fuji Nxt 3 M3 M6 Smt Makine Fiyatı

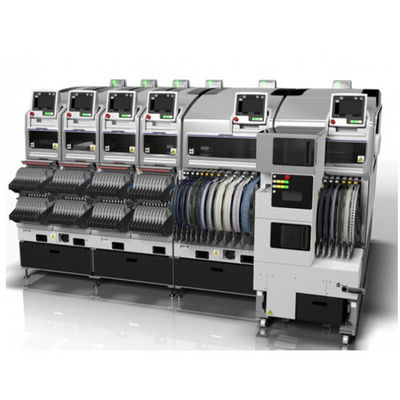

NXT III ölçeklenebilir yerleştirme platformları
NEW NXT III, yüksek verimli, çok fonksiyonel modüler bir yerleştirme makinesi. Hız için tasarlanmıştır, daha hızlı bir XY robotu ve bant besleyicileri ile birlikte 35.Saatte 000 fişNXT III, seri üretimde kullanılan en küçük parçaları, son derece doğru bir şekilde destekler.
Özellikler
Verimliliğin Artması
Hızlı bir XY robotu ve daha hızlı bant besleyicileri, yanı sıra yeni geliştirilen "uçan görüş" parça kamerası, tüm parça boyutları ve türleri için daha fazla yerleştirme yeteneği anlamına gelir.
Yeni H24G yüksek hızlı başı, NXT II'nin en hızlı hızından% 44'lük bir iyileşme olan modül başına 37.500 cph (saat başına yongalar) (Üretimlilik önceliği modu) elde eder.
Fuji'deki koşullar altında.
0201 mm Parça Destek, +/- 0.025 mm Yerleştirme Doğruluğu
Aynı zamanda şu anda seri üretimde kullanılan en küçük parçaları desteklemek (0402 mm, 01005"),NXT III aynı zamanda piyasaya giden yeni nesil bileşenleri de işleyebilir - 0201 mm parçalar.
Makine sertliğini iyileştirerek ve bağımsız servokontrol ve görüntü tanıma teknolojisini daha da geliştirerek, Fuji, küçük yonga parçaları için +/- 0,025 mm* (3 sigma,Cpk≥1.00).
Fuji'deki koşullar altında.
Özellikler
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Uygulanabilir PCB boyutu (LxW) |
48 x 48 mm'den 250 x 510 mm'ye kadar (Çifte konveyör) * |
48 x 48 mm'den 534 x 510 mm'ye kadar (Çifte konveyör) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Parça türleri |
En fazla 20 parça türü (8 mm bant kullanılarak hesaplanır) |
45'e kadar parça türü (8 mm bant kullanılarak hesaplanır) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PCB yükleme süresi |
Çift konveyör için: 0 saniye (sürekli çalışma) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yerleştirme doğruluğu |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Üretkenlik |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Desteklenen parçalar |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Modülün genişliği |
320 mm |
645 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Makine boyutları |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead ((DX) |
||||
|---|---|---|---|---|
|
Fırın miktarı |
12 |
4 |
1 |
|
|
Devamı ((cph) |
25,000 |
11,000 |
4,700 |
|
|
Parça boyutu |
0402 (01005") 7.5 x 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Yerleştirme doğruluğu |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* |
+/- 0,040 mm (3σ) cpk≥1.00 |
+/- 0,030 mm (3σ) cpk≥1.00 |
|
|
Parça varlığı |
o |
x |
o |
|
|
Parçalar |
Teyp |
o |
o |
o |
|
Sıkıştır. |
x |
o |
o |
|
|
Tabak |
x |
o |
o |
|
|
Parça tedarik sistemi |
|
|---|---|
|
Akıllı besleyici |
4, 8, 12, 16, 24, 32, 44, 56, 72, 88 ve 104 mm genişliğindeki bantlar için destek |
|
Çubuk besleyicileri |
4 ≤ Parça genişliği ≤ 15 mm (6 ≤ Çubuk genişliği ≤ 18 mm), 15 ≤ Parça genişliği ≤ 32 mm (18 ≤ Çubuk genişliği ≤ 36 mm) |
|
Tabaklar |
Uygulanabilir tepsinin boyutu: 135.9 x 322.6 mm (JEDEC standardı) (Tray Unit-M),276 x 330 mm (Tray Unit-LT), 143 x 330 mm (Tray Unit-LTC) |
Fotoğraf gösterisi:
Kimiz?
Shenzhen Honreal Teknoloji Şirketi, LTD, ulusal bir yüksek teknoloji şirketi, SMT ekipman araştırma ve geliştirme, üretim, satış, dünyanın en iyi 500 elektronik şirketi için hizmetler.Şirketin kayıtlı sermayesi 5 milyon.Deneyimli bir teknik ekibe ve mükemmel teknik yenilikçilik yeteneğine sahip olmak, daha iyi bir ürün tedarik zinciri ve hizmet ekibinin oluşturulması ve farklı müşteri ihtiyaçlarını karşılamak uzun vadeli hedefimizdir.Müşterileri anlayarak müşteri ihtiyaçlarını karşılayacağız., öncelik vererek ve değerli hizmetler sunarak.
Hizmetler ve taahhütler
Hizmetlerimiz
Hizmetler ve taahhütler
Ürünü satın almadan önce, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Ürünleri satın alırken, müşterilerin ürünün tamamlandığını net bir şekilde bilmelerine izin vermeyi vaat ediyoruz.teslimat, müşteri gereksinimleri için belirlenen süre içinde ürün sağlam ve yerinde olmasını sağlamak için.
Şirket söz veriyor:
Bilginin kalitesi hakkında geri bildirimlerinizi çok takdir ediyoruz, tüm bilgiler geri bildirim yanıtlarının kalitesine verilecektir;
Satıcı için teknik personelin kurulması, devreye alınması ve eğitilmesi için sözleşme şartlarına uygun olarak ekipman satıldı.
Uzun vadeli teknik destek sağlıyoruz, Şirketimiz tüketici alıcının yeterli tedarikine sahiptir, yedek parça sipariş etmesi istenirse, şirketimiz zamanında sağlayabilir.
Paketleme
