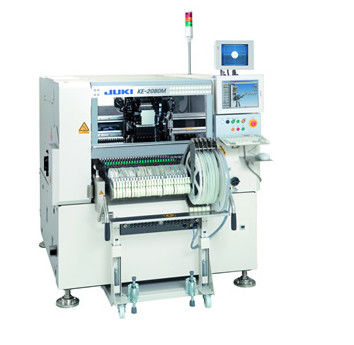

Juki 2000 FX Seies Kullanılmış SMT Al ve Yerleştir Makinesi Esnek Monter KE-2080
Özellikleri
Ultra esnek KE-2080 0402 (01005) ve IC'lerden tuhaf formlara kadar çok çeşitli bileşenler yerleştirebilir.
Hepsi endüstri lideri doğruluk ve hızla.
Çip
20,200CPH ((lazer merkezleme/Optimum) ((0.178Sec./çip)
16,700CPH ((lazer merkezleme/IPC9850)
IC
1,850CPH (görme merkezi / etkili dokunma)
4MNVC seçeneğiyle 860 CPH.
Bir çok nozelli lazer kafası (6 nozel) artı bir yüksek çözünürlüklü kafası (1 nozel)
0402 (01005) ile 74 mm kare bileşenleri veya 50×150 mm arasında
Görme merkezleme sistemi (alt, yan ve arka aydınlatma, tüm top tanıma ve bölünmüş tanıma)
|
Tahta boyutu |
M boyutu (330×250mm) |
○ |
|
|---|---|---|---|
|
L boyutu (410×360mm) |
○ |
||
|
L-geniş boyutu ((510×360mm) (opsiyonel) |
○ |
||
|
E boyutu (510×460mm) *1 |
○ |
||
|
Bileşen boyutu |
Lazer tanıma |
0402 (01005) 33,5 mm |
|
|
Görme tanıma |
Standart kamera |
□3mm•□74mm veya 50×150mm |
|
|
Yüksek çözünürlüklü kamera (opsiyonel) |
1.0×0.5mm*3 □48mm veya 24×72mm |
||
|
Yerleştirme hızı |
Çip |
En iyi |
0.178Sec./chip ((20,200CPH) |
|
IPC9850 |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Yerleştirme doğruluğu |
Lazer tanıma |
±0.05mm ((Cpk ̇1) |
|
|
Görme tanıma |
±0,03mm (MNVC kullanıldığında ±0,04mm) |
||
|
Besleyici girişleri |
En fazla 80 mm T/F*6 |
||
*1 Lütfen E boyutlu levha üzerinde ayrıntılar isteyin.
*2 MNVC kullanılırken (opsiyonel)
*3 Yüksek çözünürlüklü kamera kullanılırken (opsiyonel)
*4 Etkili dokunuş: IC yerleştirme hızı, makinenin 36 QFP (100 pin veya daha fazla) veya BGA bileşenlerini (256 top veya daha fazla) M boyutlu bir plaka üzerine yerleştirdiğinde elde edilen tahmini değeri gösterir.
(CPH = bir saat boyunca yerleştirilen bileşen sayısı)
*5 MNVC kullanıldığında ve tüm nozellerle bileşenleri eşzamanlı olarak alındığında tahmin edilen değer (opsiyonel).
*6 Matris tepsisi değiştiricisi dahil, en fazla 110.
Paketleme:
Bizimle iletişime geçin.
|
