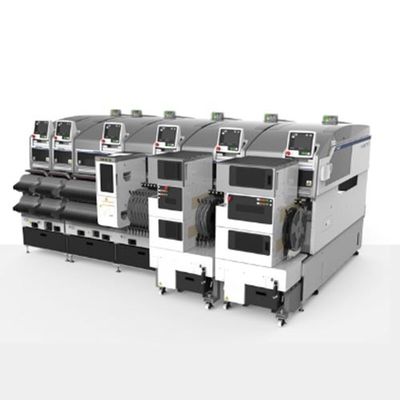

Smt Line Machine SMT Monter Fuji Smt Equipment Nxt 3 Smt Montaj Makinesi
Mobil cihazlar ve araba elektronikleri gibi alanlarda çok fonksiyonel ve yüksek performanslı elektroniklerin yaygınlaşması hızla artmaktadır.Çünkü bu ürünlerin yaşam döngüleri kısa., kısa bir süre içinde seri üretime geçmeye ve talepte değişikliklere cevap verecek esnekliğe sahip üretim ekipmanlarına ihtiyaç duyulur.
NXT III, elektronik cihazları üretmek için bu tür sık değişikliklere sahip fabrikalar için her zaman en iyi hattı sağlayabilen modüler bir SMT montaj cihazıdır.
Özellikler
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uygulanabilir PCB boyutu (LxW) | 48 x 48 mm ila 305 x 610 mm (tek taşıyıcı) 48 x 48 mm ila 305 x 510 mm (Çifte taşıyıcı/tek taşıyıcı) 48 x 48 mm ila 305 x 280 mm (Çifte taşıyıcı/ikili) |
48 x 48 mm'den 610 x 610 mm'ye kadar (tek taşıyıcı) 48 x 48 mm'den 610 x 510 mm'ye kadar (ikili taşıyıcı/tek taşıyıcı) 48 x 48 mm'den 610 x 280 mm'ye kadar (Çifte taşıyıcı/ikili) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Parça türleri | En fazla 20 parça türü (8 mm bant kullanılarak hesaplanır) | 45'e kadar parça türü (8 mm bant kullanılarak hesaplanır) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCB yükleme süresi | Çift konveyör için: 0 saniye (sürekli çalışma) Tek konveyör için: 2,5 saniye (M3 III modülleri arasındaki nakliye), 3.4 saniye (M6 III modülleri arasındaki nakliye) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Yerleştirme doğruluğu (Fiducial mark standardı) * Yerleştirme doğruluğu Fuji tarafından yapılan testlerden elde edilir. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Üretkenlik * Yukarıdaki verim, Fuji'de yapılan testlere dayanmaktadır. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Desteklenen parçalar |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modülün genişliği | 320 mm | 645 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Makine boyutları | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ürün Özellikleri
Hedefe göre satırları yapılandır
Modüller, başlar ve tedarik üniteleri serbestçe birleştirilebilir, böylece parça türündeki ve ürün modelindeki değişikliklere uymak için konfigürasyonu değiştirerek her zaman optimum hat konfigürasyonu inşa edilebilir.
Modül ekleyerek ve birimler değiştirerek kapasiteyi sadece gerekli seviyeye kadar genişletmek mümkündür.
Başlar kolayca değiştirilebilir.
Başlar alet olmadan kolayca değiştirilebilir.
Başlar hafiftir ve bu nedenle bir makine operatörü tarafından sorunlara yanıt verirken bakım veya sorun giderme yapması gerektiğinde kolayca çıkarılabilir.
Tek taraflı işlem
Parça tedarik ve değişim için, aşırı zaman ve çaba gerektirmeyen basit bir iş yolu için sadece kısa bir mesafe kat edilir.
Üretim hatları, arka arkaya veya U şeklindeki hatlar gibi düzenlere serbestçe yapılandırılabilir.
Üretim sürelerini en üst düzeye çıkarmak için çevrimdışı bakım
Bakım gerektiren ünitelerin tam bakım gerektiren ünitelerle değiştirilmesi operatör düzeyinde gerçekleştirilebildiği için, duraklama süresi de büyük ölçüde azaltabilir.Üretim hala devam ederken kaldırılan birimlerde bakım çevrimdışı olarak yapılabilir.
Kimlik yönetimi
Başlar, nozeller ve besleyiciler ID tarafından yönetiliyor.
Malzemeler ve ekipmanlar için ayrıntılı üretim verileri, hat yönetimi, bakım yönetimi ve izlenebilirlik için kullanılacak veri tabanında depolanır.
Otomatik kalibrasyon
Operatör sadece başını değiştirdikten sonra START düğmesine basar.
devam edebilirsiniz.
Fotoğraf gösterisi:
