Otomatik Lehimleme Yapıştırıcı 500mm Squeegee PCB Plate Baskı için Yüksek Hassasiyet

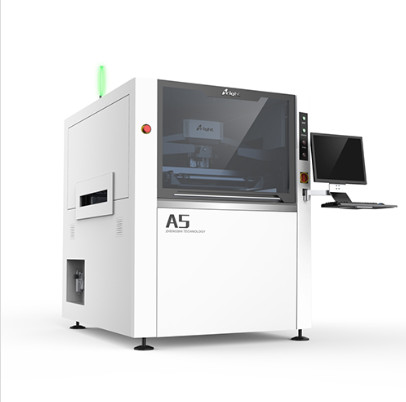

Tam Otomatik Pcb Şablon Yazıcısı Otomatik Şablon Yazdırma Makinesi A5

Özellikleri:


1- Kesin bir optik konumlandırma sistemi.
Dört ayarlanabilir ışık kaynağı, ışık yoğunluğu ayarlanabilir,ışık tekdüze ve görüntü edinimi daha mükemmeldir; İyi tanımlama ((eşitsiz işaret noktaları da dahil olmak üzere), karlama için uygulanır,bakır kaplama, Altın kaplama, teneke püskürtme, FPC ve diğer PCB türleri farklı renklerle.

2Yüksek verimlilik ve yüksek uyarlanabilirlik şablon temizleme sistemi
Yeni silme sistemi şablonla tam temas ve büyük vakum emmesini sağlar.ve tamamen şablon ve ağda emilir lehimli pasta kaldırmak gerçekten etkili otomatik temizlik fonksiyonunun fark eder.

3. Yazdırma ekseni servo sürücüsü
Squeegee Y eksenli servo, vida ile birlikte, daha yüksek doğruluk, daha istikrarlı çalışma, hizmet ömrünü uzatmak, müşteriler için iyi bir baskı kontrol platformu sağlamak için

4Akıllı squeegee sistemi.
Akıllı programlanabilir ayarlama, iki bağımsız doğrudan motorla çalışan squeegee, yerleşik hassas sıfır basınç algılama sistemi.

5Özel PCB kalınlığı uyarlama sistemi
Platform yüksekliği otomatik olarak PCB kalınlığı ayarına göre kalibre edilir. Bu da yapıda akıllı, hızlı, basit ve güvenilirdir.

6. 2D lehimli pasta baskı kalitesi denetimi ve SPC analizi
2D fonksiyonu için ofset, az teneke, sızıntı, teneke bağlantı ve diğer baskı sorunları hızlı bir şekilde tespit edilebilir, algılama noktası keyfi bir artış;SPC yazılımı makine tarafından toplanan numuneleri analiz edebilir CPK endeksi baskı kalitesini sağlar.

7Otomatik lehimli pasta doldurma fonksiyonu
Lehimli pastanın kalitesini ve şablonun içindeki lehimli pastanın miktarını sağlamak için düzenli ve sabit nokta otomatik olarak lehimli pastanın eklenmesi.Müşterinin uzun süre kaliteli, istikrarlı ve sürekli baskı yapabilmesini sağlamak için, verimliliği arttırır.

8. Squeegee basıncı kapalı döngü geri bildirim kontrolü
Tam dijital basınç algılayıcı kontrol sistemine yerleştirilmiş, squeegee basınç geri bildirim sistemi aracılığıyla, squeegee'in orijinal basınç değerini doğru bir şekilde görüntüleyebilir,akıllı squeegee basıncı derinliğini ayarlamakBaskı sürecinde sabit basınç değerini sağlamak ve en yüksek süreç kontrolünü elde etmek ve yüksek yoğunluklu ve ince aralıklı cihazların mükemmel basımını gerçekleştirmek.

9. Sıcaklık ve nem kontrolü fonksiyonu
Materyallerin istikrarlı fiziksel özelliklerini sağlamak için baskı matbaasında sıcaklık ve nemin otomatik düzenlenmesi ve denetimi.

10Vakum emici plaka ve üst basın fonksiyonu
Kartonun deformasyonunu etkili bir şekilde aşmak için çeşitli boyutlarda ve kalınlıklarda PCB'yi otomatik olarak sıkıştırır.

11. Şablonun lehimli pasta kenarının algılama fonksiyonu
Şablon üzerindeki lehimli pasta kenarının (kalınlığının) gerçek zamanlı algılanması, teneke doldurma için akıllı uyarı

12. Stencil plugging algılama fonksiyonu
Şablonun üstündeki ışık kaynağını telafi ederek, CCD, şablonun temizlendikten sonra engellenmiş olup olmadığını hızlıca tespit etmek ve yargılamak için gerçek zamanlı olarak ağı kontrol etmek için kullanılır.ve otomatik temizlik yapın, PCB'nin 2 boyutlu tespitine bir ektir.


Ekipman Parametresi:




Küresel Hizmet
SMT Fabrika Kurulumu için, Sizin için yapabiliriz:
1Sizin için tam SMT çözümü sağlıyoruz.
2Ekipmanlarımızla temel teknolojiyi sağlıyoruz.
3En profesyonel teknik hizmeti sağlıyoruz.
4SMT fabrikasının kurulmasında zengin bir deneyime sahibiz.
5SMT ile ilgili her soruyu çözebiliriz.
