Çalışma prensibi
Bu ekipman serisinin sistemi esas olarak yedi ana bileşenden oluşur: X-ışını kaynağı, görüntüleme ünitesi, bilgisayar görüntü işleme sistemi, mekanik sistem, elektrik kontrol sistemi,Modern yıkıcı olmayan test, bilgisayar yazılım teknolojisi, görüntü edinme ve işleme teknolojisi,mekanik şanzıman teknolojisi, ve yapay zeka algoritmaları. Optik, mekanik, elektronik ve algoritmalar gibi dört büyük teknik alanı kapsar.Farklı malzemelerin veya kalınlıkların yol açtığı X-ışını emilimindeki farklılıklardan yararlanarak, elektronik cihaz tepsilerinin iç bileşenleri görüntülenir ve tespit için sayılır.

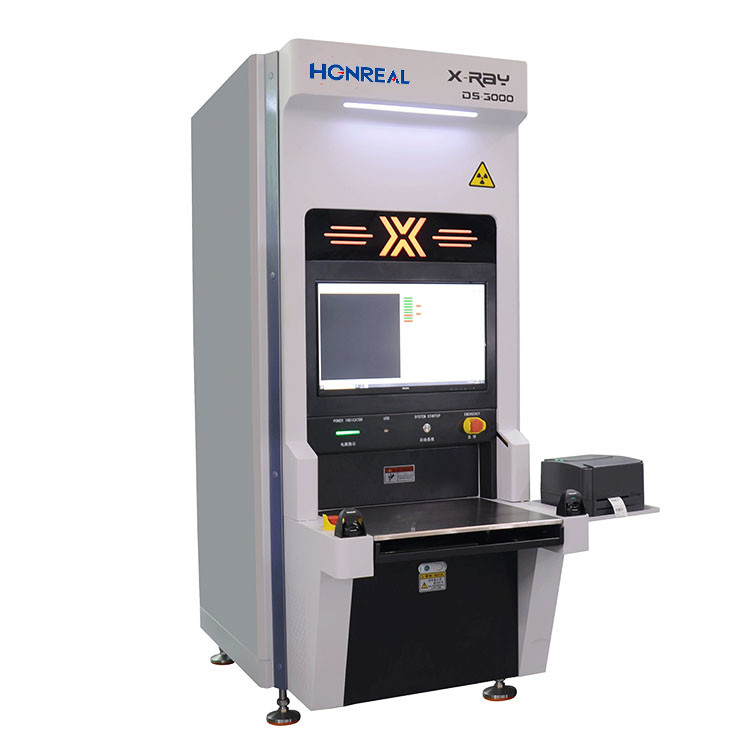

X-RAY akıllı bileşen sayma makinesi, kalıntı malzemelerin otomatik olarak sayılması için SMT üretim hatlarıyla birlikte çalışmak üzere tasarlanmıştır.Bu makine aynı anda dört malzeme makarasını sayabilir., otomatik olarak kodları tarar ve işgücünü azaltma ve verimliliği artırma hedefine ulaşır.Geri kalan malzeme sayımını ve malzeme depolamasını daha verimli hale getirmek, güvenli ve veri odaklı.
Özellikler:
| Genel Spesifikasyon | |
| Çalışma modu | Çevrimdışı |
| Boyutlar ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Ağırlık | Yaklaşık 800 kilo. |
| Güç kaynağı | 110~220VAC 50/60Hz, 1.5KW |
| Sistem Bilgisayarı | |
| Endüstriyel PC | Intel i7 işlemcisi olan endüstriyel bilgisayar (64 bit) |
| İşletim Sistemi | Windows 10 işletim sistemi |
| Görüntüle | 27 inç FHD LCD Ekranı |
| Depolama Sistemi | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Katkı malzemeleri dahil | |
| El barkod tarayıcısı | / |
| Etiket yazıcısı | / |
| Denetim yetenekleri | |
| Teyp ve rulo boyutu | 7" ~ 17" |
| Tarama yüksekliği | ≤ 80 mm |
| En yüksek kontrol hızı | 7 ′′~ 17 ′′ |
| Teyp ve Rulo | < 10s/rol veya 4*7 ′′ roll < 10s. |
| Min bileşen boyutu | 01005 |
| Denetim doğruluğu | ≥ 99,99% |
| Röntgen tüpü | |
| Türü | Kapalı tüp |
| Maksimum Voltaj | 50KV |
| Maks. Akım | 1000 μA |
| Odak noktası boyutu | 0.03mm |
| Görüntüleme Sistemi | |
| Türü | Düz panel dedektörü (FPD) |
| Etkili algılama aralığı: | 430mmx430mm |
| Piksel matrisi | 3072*3072 piksel |
| Piksel boyutu | 139μm |
| Çerçeve Hızı | 6 fpsv |
| AD Dönüştürme | 16 bit |
| Bulunabilir Paket | |
| Çip, toplu, ESD paketleri, JEDEC tepsisi, tüp, transistör. | |
| tespit edilebilir bileşenler | |
|
Kondansatörler, dirençler, indüktörler, boncuklar, kristaller, transistörler, diyotlar, FET'ler, çeşitli dirençler, safra kapasitörleri, algılanabilir konektörler, Entegre devre yongaları, vb. |
|
| Veritabanı | |
| MES, ERP ve WMS Intelligent ile bağlantıyı destekle | |
| Güvenlik sistemi | |
| Standart |
FDA-CDRH kurallarına uygun CFR 21 1020.40 Kabin röntgen sistemleri için alt bölüm. |
| Röntgen emisyonu |
< 1μSv/h (FDA-CDRH düzenlemesi CFR 21 1020).40 Alt bölüm standardı gerektiren < 5μSv/h) |
| Yetki yönetimi | Parmak izi ve şifre değerlendirme sistemi. |
| Radyasyon sızıntısına karşı korunmuş dolap | |
| Gerçek zamanlı radyasyon sızıntısı izleme ölçer | |
Bileşen Sayım Sistemi
Çeşitli malzemelerin nokta denetimini gerçekleştirmek için AI optimize sayım algoritmasını uygulayın: standart SMD, dişli bant, JEDEC / Matrix tepsisi, MELF, Alüminyum Kapaklar, Soic, To, BGA / CPU, Tantal,Filtre ve diğer parçalarDört malzeme paleti aynı anda sayılabilir ve tamamlanması sadece 8 saniye sürer, bu da parça paletlerinin sayma süresini kısaltır, verileri bulutlara otomatik olarak yükler,Veritabanını düzenli olarak güncelledi, ve fabrika ERP/MES sistemiyle bağlantı kurarak zaman ve maliyeti büyük ölçüde tasarruf ediyor.
