Fuji Smt Line Pick And Place Makinesi NXT III
NXT III, elektronik cihazları üretmek için bu tür sık değişikliklere sahip fabrikalar için her zaman en iyi hattı sağlayabilen modüler bir SMT montaj cihazıdır.
Özellikler
Yüksek kaliteli, yüksek yoğunlukta en yüksek hızda yerleştirme
0201 (008004") parçaların çok yüksek yoğunluklu parça yerleştirilmesi standart özellikli kameralar ve üniteler tarafından desteklenir.Böylece çok küçük parçalar en yüksek hızda ince tonlarla yerleştirilebilir..
Çeşitli parçaların yerleştirilmesi için destek
NXT III, standarttan büyük ve tuhaf biçimli parçalara kadar çeşitli parça türlerinin yerleştirilmesini sağlar.ve basınç girişi olan büyük konektörler veya klem basınç kontrolü olan parçalar yerleştirmek gibi çeşitli yöntemler kullanarak parçaları işlemekle.
67,200 cph/m2 - Yer alanı başına dünyanın en iyi üretkenliği
NXT III, hızlı ve çok az alan alan alanı alan bir öncü yerleştirme çözümüdür.Sınırlı zemin alanından en iyi üretkenliği elde etmeyi mümkün kılan.
Çeşitli parça türlerini destekleyen DX başı
DX başı, parça boyutuna bağlı olarak çiplerden büyük ve tuhaf biçimli parçalara kadar araçları otomatik olarak değiştirir ve M6 III modüllerine yüklenebilir.Üretim modelleri sıklıkla değiştirildiğinde ve parça tipi karışımlarında değişiklikler olduğunda, hat bakiyesini ayarlamak mümkündür.
Özellikler
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Uygulanabilir PCB boyutu (LxW) |
48 x 48 mm'den 250 x 510 mm'ye kadar (Çifte konveyör) * |
48 x 48 mm'den 534 x 510 mm'ye kadar (Çifte taşıyıcı) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Parça türleri |
En fazla 20 parça türü (8 mm bant kullanılarak hesaplanır) |
45'e kadar parça türü (8 mm bant kullanılarak hesaplanır) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
PCB yükleme süresi |
Çift konveyör için: 0 saniye (sürekli çalışma) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Yerleştirme doğruluğu |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Üretkenlik |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Desteklenen parçalar |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Modülün genişliği |
320 mm |
645 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Makine boyutları |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead ((DX) |
||||
|---|---|---|---|---|
|
Fırın miktarı |
12 |
4 |
1 |
|
|
Devamı ((cph) |
25,000 |
11,000 |
4,700 |
|
|
Parça boyutu |
0402 (01005") 7.5 x 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Yerleştirme doğruluğu |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* |
+/- 0,040 mm (3σ) cpk≥1.00 |
+/- 0,030 mm (3σ) cpk≥1.00 |
|
|
Parça varlığı |
o |
x |
o |
|
|
Parçalar |
Teyp |
o |
o |
o |
|
Sıkıştır. |
x |
o |
o |
|
|
Tabak |
x |
o |
o |
|
|
Parça tedarik sistemi |
|
|---|---|
|
Akıllı besleyici |
4, 8, 12, 16, 24, 32, 44, 56, 72, 88 ve 104 mm genişliğindeki bantlar için destek |
|
Çubuk besleyicileri |
4 ≤ Parça genişliği ≤ 15 mm (6 ≤ Çubuk genişliği ≤ 18 mm), 15 ≤ Parça genişliği ≤ 32 mm (18 ≤ Çubuk genişliği ≤ 36 mm) |
|
Tabaklar |
Uygulanabilir tepsinin boyutu: 135.9 x 322.6 mm (JEDEC standardı) (Tray Unit-M),276 x 330 mm (Tray Unit-LT), 143 x 330 mm (Tray Unit-LTC) |

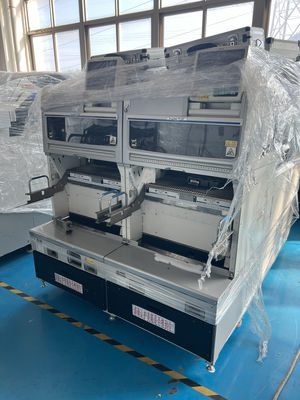

Fotoğraf gösterisi:
Kimiz?
Shenzhen Honreal Teknoloji Şirketi, LTD, ulusal bir yüksek teknoloji şirketi, SMT ekipman araştırma ve geliştirme, üretim, satış, dünyanın en iyi 500 elektronik şirketi için hizmetler.Şirketin kayıtlı sermayesi 5 milyon.Deneyimli bir teknik ekibe ve mükemmel teknik yenilikçilik yeteneğine sahip olmak, daha iyi bir ürün tedarik zinciri ve hizmet ekibinin oluşturulması ve farklı müşteri ihtiyaçlarını karşılamak uzun vadeli hedefimizdir.Müşterileri anlayarak müşteri ihtiyaçlarını karşılayacağız., öncelik vererek ve değerli hizmetler sunarak.
Paketleme
