Splicing tanıtımı

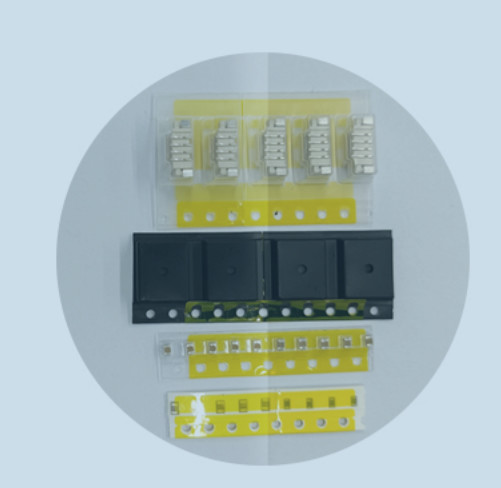

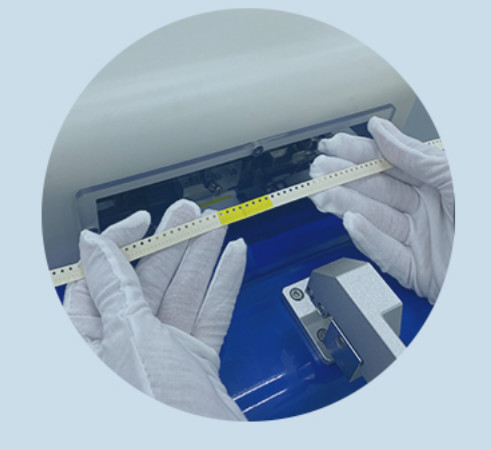

Birleştirme BW-HP08, SMT otomatik üretim hattı için geliştirilmiştir, durmaksızın hızlı hat anahtarı, gerçek zamanlı hata kalıcı.Bu otomatik olarak aynı bileşen iki ruloların başında ve kuyruğunda boş cebinin konumunu algılayabilir, tam kesim ve eşleştirme, ve geçiş oranı% 99'a kadar yüksektir. Standart RC ölçümü, ipek ekranı AOI eşleşmesi ve manuel işlevi ve maliyeti azaltan boş cep algılama fonksiyonu ile,SMT üretim hattını büyük ölçüde iyileştirmek OEE.
FONKTONAL FAVAZLAR
İşleme kolay: Makineyi çalıştırmayı öğrenmek için 5 dakika.
Verimliliği arttır: Geçme oranı %98+, verimliliği artırmaya yardımcı olur
İzlenebilirlik: Otomatik olarak eşleştirme raporu oluşturur.
Boş cep tespiti:CCD yakalama boyutu 01005 ve üstü SMD bileşenleri.
Çoklu Hata Kanıtlı: 1. Otomatik olarak 1 ve 2 taranan barkodları karşılaştırın.
2İpek ekranı ve karakter tanımlama ve karşılaştırma.
3Direnç ve kapasitans değerlerinin ölçümü.
| Türü | BW-HP08 |
| Boyutları | 380*470*1450mm |
| Ağırlık | 95KG |
| Çalışma yüksekliği | 900±15 mm |
| Makara Genişliği | 8 mm kağıt ve plastik rulo |
| CCD vizyonu | Çizgi, boş cep Yazıtipi ve karakter baskı karşılaştırması |
| RC bileşen boyutu | 01005/0201/0402/0603/0805/1206/1210 |
| Ölçme sıklığı | 50Hz-200KHZ |
| LCR ölçüm doğruluğu | 0.05% |
| Ekran çözünürlüğü | R:0.01 mmm-99.99 mmm |
| C:0.00001pF-9.9999F | |
| Ekleme tomografi | 8-10S ((El süresi hariç) |
| Geçme oranı | % 99 |
| MES Arayüzü | Desteklenen |
| IPC | IPC, 10 ′′ dokunmatik panel |
| İş Sistemi | win10 |
| Pil voltajı | DC 48V Lityum pil |
| Değerli çalışma voltajı | DC 48V,AC 110-220V |
| Rulo kesim yöntemi | Otomatik olarak |
| Diğer yapılandırma seçeneği |
Dışarıdaki AC çift rulo destek kolları, baskı
|
