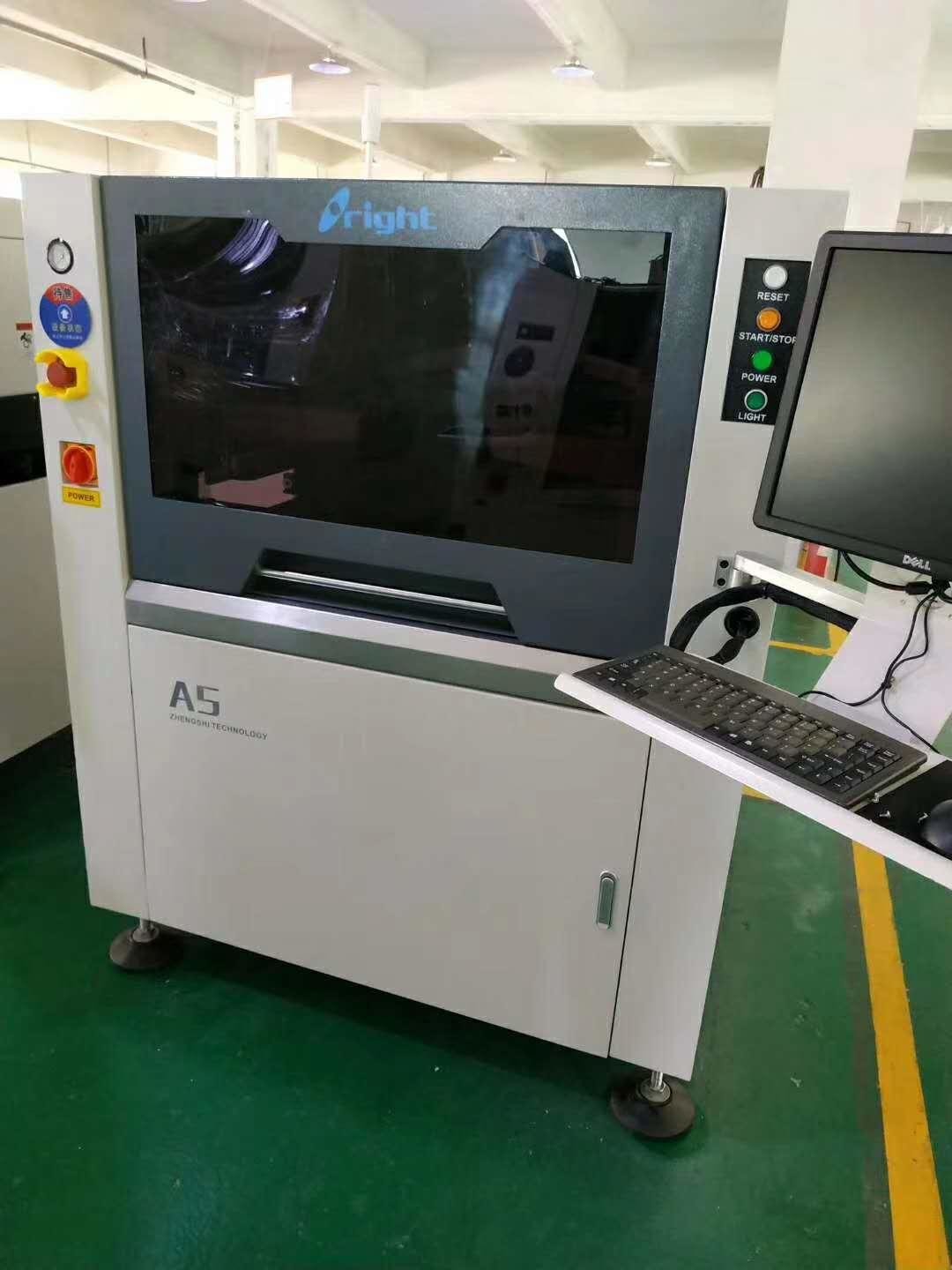

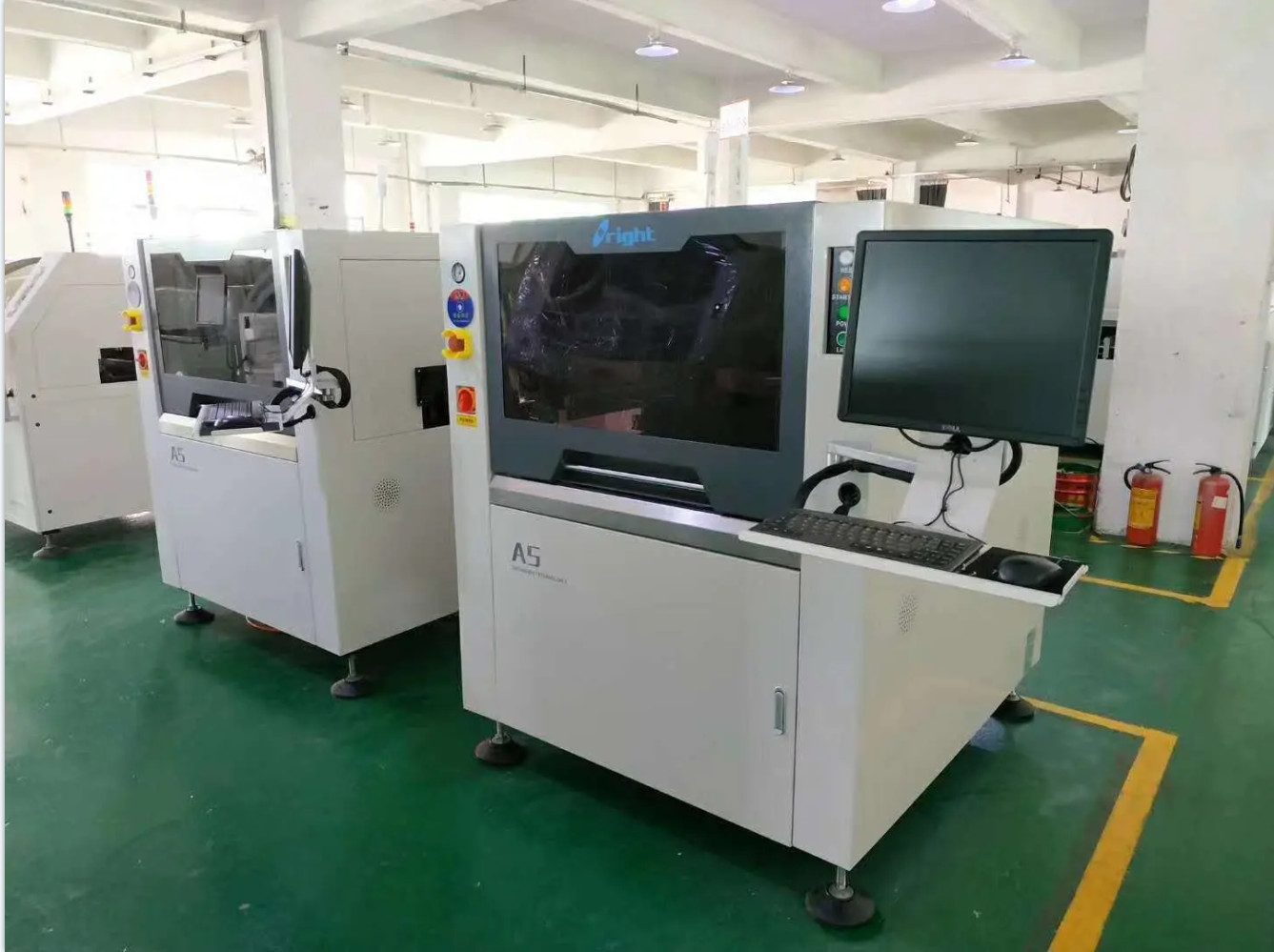

Tam Otomatik Pcb Şablon Yazıcı Otomatik Şablon Yazdırma Makinesi A5
Ürün Tanımı:
İnsanlaştırılmış tasarım;
Geniş uygulama alanı, güçlü çok yönlülük;
Tek bir püskürtme tipi otomatik temizlik sistemi;
Yüksek verimli ve enerji tasarruflu silgi kağıdı tasarrufu yapısı;
Eşsiz görüntü işleme sistemi;
Akıllı baskı üretim modu;
Baskı aralığı: 400*340mm/510*340mm;
Uluslararası ortak UVW üç eksenli bağlantı platformunu benimsemek;
Makine boyutu:1220X1355X1500mm;
Makine seçenekleri: Otomatik teneke ekleme fonksiyonu, otomatik stencil plugging algılama fonksiyonu, otomatik dağıtım fonksiyonu, sıkıştırıcı basınç geri bildirim fonksiyonu;
Otomatik MSE/SPI sıralı fonksiyonu Otomatik sıcaklık ve nem kontrol fonksiyonu.
Ekipman Parametresi:
|
SCreen Çerçeveleri: |
370*370mm~737*737mm |
|
Düşüncelilik: |
25~40mm |
|
PCB boyutu ((min ~ max) |
50*50~400*340mm |
|
PCB kalınlığı |
0.4~6mm |
|
PCB Warpage |
% 1 |
|
Taşıma Yüksekliği |
900±40 mm |
|
Taşıma yönü |
Soldan sağa ya da sağdan sola |
|
Taşıma Hızı |
Maks 1500mm/s Programlanabilir |
|
Yazdırma başlığı |
İki bağımsız motorlu baskı başlığı |
|
Squeegee hızı |
6~200mm/s |
|
Squeegee açısı |
60°/55°/45° |
|
Squeegee tipi |
Paslanmaz çelik (Standard) Plastik |
|
Şablon ayrımı |
0.1 ~ 20mm/s Programlanabilir |
|
Temizlik Sistemi |
Kuru / Islak / Vakum ((Programlanabilir) |
|
Tablo Düzenleme aralıkları |
X: ± 10 mm Y: ± 10 mm |
|
CCD FOV |
8*6mm |
|
Lehimli pasta denetimi |
2D denetim standardı |
|
Yer doğruluğunu tekrarla. |
±0,025 mm |
|
Döngü Zamanı |
<7s ((Yazdırma ve Temizlik hariç) |
|
Ürün Değişimi |
<5 dakikalık |
|
Hava Gerekli |
4.5~6kg/cm2 |
|
Makine ağırlığı |
Yaklaşık 1000 kg. |
|
Makine Boyutları |
1220*1355*1500 |
