Ürünün tanıtımı:
1Keskinlik rehber rayı ve import motoru kullanılarak bıçak koltuğunun dönüştürülmesi, baskı ve yüksek doğruluk.
2.Yazdırma kazıkçısı 45 derece döndürülebilir sabit, kolay baskı şablon ve squeegee temizleme ve değiştirme.
3Çizgi bloğu, doğru baskı pozisyonunu seçmek için bıçağın önüne ve arkasına ayarlanabilir.
4Bir sabit oluklu baskı levhası ve PIN ile birleştirilmiş, tek taraflı, çift taraflı baskı için kolay kurulum ve ayarlama.
5.School Edition, basılı (PCB), X, Y, Z ile birlikte çelik bir ağ hareket ettirmek için uygun bir yol.
6Tek yönlü ve iki yönlü, çeşitli baskı yöntemlerine ayarlanabilir.
7.Sürüm istatistiklerinin üretilmesini kolaylaştırmak için otomatik sayım fonksiyonu ile.

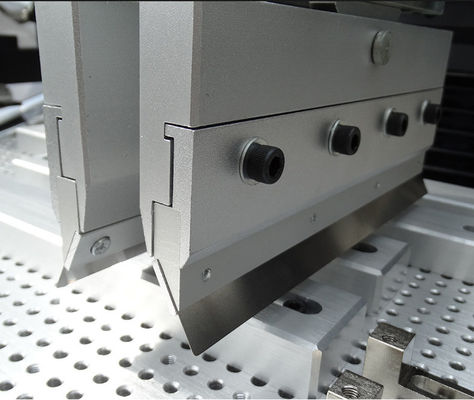

8Düzenlenebilir bıçak açısı, çelik bıçak, kauçuk kazık uygun.
9Ekran koruyucusu fonksiyonu ile dokunmatik ekran, dokunmatik ekran ömrünü korumak için zaman ayarlanabilir.
10.Yazdırma hızı göstergesi, ayarlanabilir.
Ekipmanın özellikleri ve işlevleri
1.1 Alman hassas motorları ve doğrusal kılavuzları benimseyerek, kazıklayıcı tutucunun baskı daha istikrarlı olma eğilimindedir;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Giriş toplam güç kaynağı voltajı: tek fazlı 220V 50/60Hz, güç tüketimi 100W, çalışma durumunun çevrimiçi görüntülenmesi;
1.4 Baskı tabanı 450 derece yükseltilebilir ve sabitlenebilir, bu da kazıklayıcı yükleme ve boşaltma ve çelik ağ temizliği için uygun hale getirir;
1.5 baskı tabanı ileriye taşınabilir ve sabitlenebilir, böylece daha iyi baskı sonuçlarına ulaşmak için çelik ağ deseninin konumuna uyum sağlamayı kolaylaştırır;
1.6 mesh çerçeve destek kolu, 300-1550mm çap aralığı için uygun sol ve sağ ayrı ayrı ayarlanabilir;
1.7 modüler baskı platformu, sabit bir yuva ve konumlandırma PIN'i ile donatılmıştır, hızlı bir şekilde değiştirilir ve kolayca bulunur, tek taraflı ve çift taraflı altyapı işlemleri için uygundur.
1.8 Düzeltme yöntemi, basılı malzemelerin (platens) X, Y ve Z düzeltmesi ve ayarlanması ile koordine olmak için bir ağ çerçeve destek kolu hareketini benimser.Düzeltmeyi kolay ve basit hale getirmek;
1.9 Mitsubishi PLC kontrolü, insan-makine arayüzünün dokunmatik kontrolü, tek/çoklu baskı seçenekleri ile birlikte manuel veya otomatik yöntemler;
1.10 Çizgi makinesinin koltuğu ileri geri ayarlanabilir ve baskı makinesinin de ürün baskı ihtiyacına göre ayarlanabilir;
1.11 Xingchen silindir ve manyetik yakınlık anahtarı kullanılarak, çalışma masası ileri geri hareket eder ve baskı yüzeyi yerinde +0,001mm doğruluğa ulaşabilir;
1.12 4-6 kg/cm2'lik hava basıncı, 300x400mm ve 450x450mm'lik baskı masası alanı (büyük boyutlar için uygundur), +0.02mm'lik baskı doğruluğu, +0.02mm'lik makine tekrar edilebilirliği;
1.13 Üretim istatistiklerini kolaylaştırmak için otomatik sayım fonksiyonu ve frekans ayarlaması ile donatılmıştır;
Teknik parametreler | |
Görev |
Bu birim PCB kart üzerine lehimli pasta basmak için kullanılır |
Baskı masası boyutları | 300×400 mm ((ya da özel) |
Çerçeve boyutu | 370×470mm, 420×520mm, 550×650mm |
PCB boyutu | 50x50~300×400 mm |
PCB kalınlığı | 0.2 - 5.0mm |
Yazdırma pozisyonu sabit | PCB Dış veya Pin Konumu |
Yatak plakalarının ince ayarlanması | Ön/Arka ± 10 mm R/L ± 10 mm |
Baskı hassasiyeti | ±0,02 mm |
Tekrarlanan hassasiyet | ±0,05 mm |
Minimum mesafe | 0.35mm. |
Hava basıncı | 4-6kgf/Cm2 |
Güç kaynağı | 220V 50/60Hz 100W |
Özellikler | ||||
Model numarası |

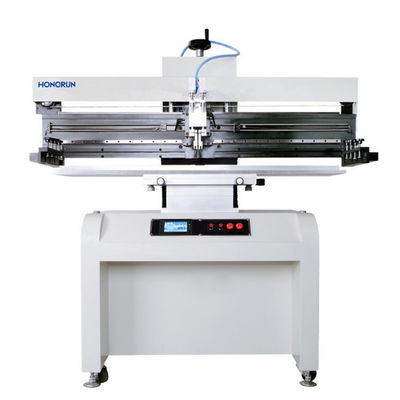

HR-1068 | HR-1068A | HR-1068B | HR-1068C |
PCB boyutu (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
Çelik ağ boyutu (L×W) mm~(L×W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
Baskı masası boyutları (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
Makine boyutu (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
Ağırlık | 260 kg | 300 kg | 340kg | 380 kg |
