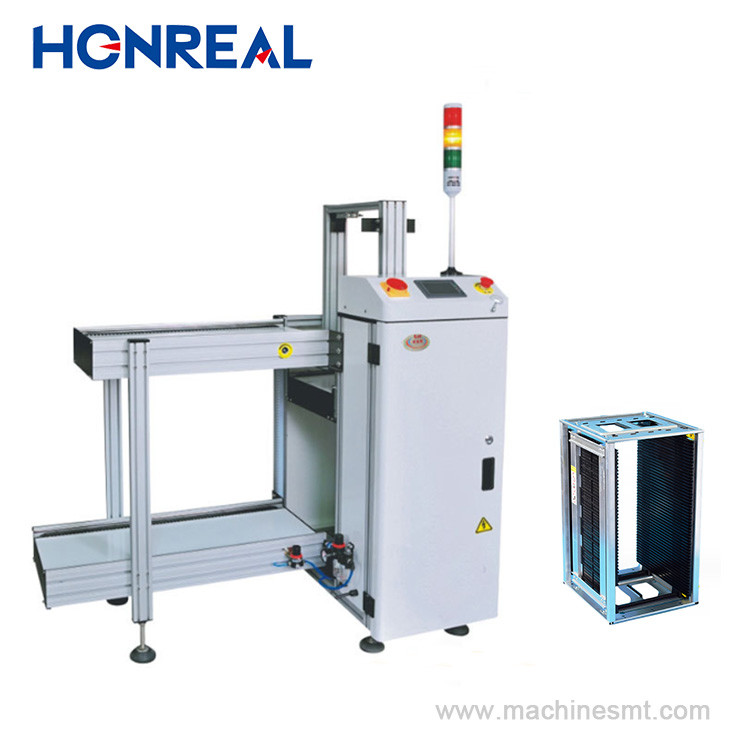

Elektronik Montaj Ekipmanı Otomatik SMT PCB Yükleyici
Ürünün tanıtımı:
1Bu birim PCB'lerin dergiden SMT üretim hattına gönderilmesi için kullanılıyor.
2.Düzgün ve güvenilir PLC kontrol sistemi;
3. LED dokunmatik ekran kontrol arabirimi çalıştırmak kolaydır;
4. Magazinin hizalaması için üst ve alt üç noktalı pnevmatik sıkıştırıcılar;
5. Etkili itiş tasarımı PCB'nin kırılmadığını sağlayabilir;
6.3 magazin yükleme kapasitesi.
7.Soldan sağa veya sağdan sola yönlendirme (ihtiyaçlıdır).
8. Makine her zaman hata izleme;
9Sağlam ve istikrarlı tasarım;
10.SMEMA bağlantısı uyumludur.
| Teknik parametreler | |
| Görev | Bu ünite PCB'leri dergiden SMT üretim hattına göndermek için kullanılır |
| PCB kalınlığı | Min0.6mm |
| Dergi numarası | Yukarı taşıma: 1 adet, aşağı taşıma: 1 saniye, (veya özel) |
| Adım noktasını seç | 1-4 ((10mm adım atışları) |
| PCB yükleme süresi | Yaklaşık 6 saniye. |
| Dergi değişim saati | Yaklaşık 30 saniye. |
| Taşıma yönü | Soldan sağa/sağdan sola (ihtiyaç duyulmaz) |
| Taşıma yüksekliği | 900±20mm ((ya da özel) |
| Hava basıncı | 4-6 bar, MAX 10L/dakikada |
| Güç kaynağı | 100-230V AC ((özel) tek fazlı, MAX 300V/A |
Bu standart model.
| Özellikler | ||||
| Model numarası | HR-250 | HR-330 | HR-390 | HR-460 |
| PCB boyutu (L × W) ↓ (L × W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Makine boyutu (L × W × H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| Dergi boyutu (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Ağırlık | 110kg | 135kg | 155 kg | 175 kg |
