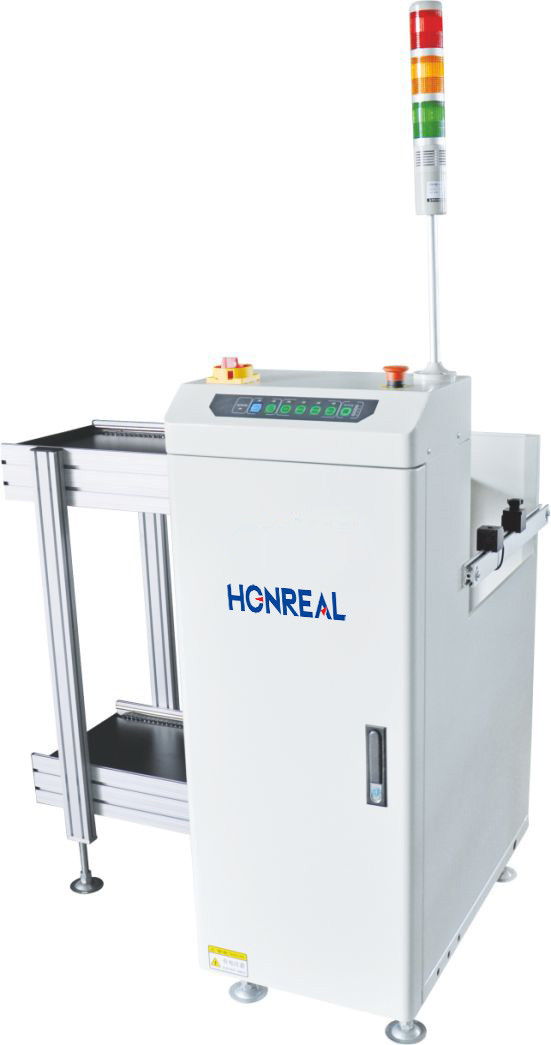

Elektronik Montaj için Küçük SMT Pcb Dergi Yükleyici Makine
Ürünün tanıtımı:

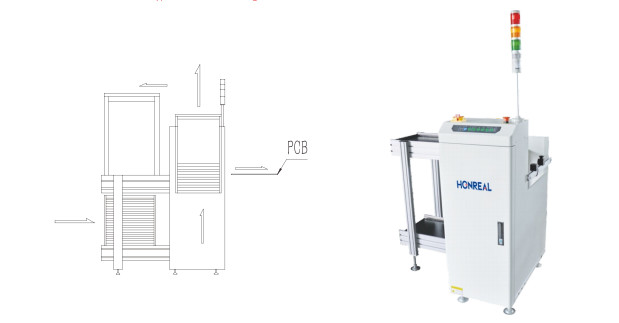

Bu cihaz PCB'leri bir dergiden bir SMT üretim hattına aktarmak için tasarlanmıştır.Kullanıcı dostu bir LED dokunmatik ekran kontrol arayüzü ile birlikteDerginin hizalandırılması, üç nokta sistemini kullanan üst ve alt kısımlarda yerleştirilen pnevmatik sıkıştırmalar ile kolaylaştırılır.Tasarım, PCB'lerin aktarım işlemi sırasında sağlam kalmasını sağlamak için verimli bir itme mekanizması içerir.Aynı anda üç tane bileşene kadar yükleme kapasitesine sahiptir.
Değişim yönü soldan sağa veya sağdan sola hareket etmek için özelleştirilebilir.Herhangi bir sorunun derhal tespit edilmesini ve çözülmesini sağlamakGüçlü ve istikrarlı tasarımı, güvenilir bir performansı garanti eder. Ek olarak, diğer ekipmanlarla sorunsuz entegrasyon için uyumlu bir SMEMA bağlantı noktasına sahiptir.
|
Teknik parametreler
|
|
| Görev | Bu ünite PCB'leri dergiden SMT üretim hattına göndermek için kullanılır |
|
PCB kalınlığı
|
Min0.6mm |
|
Dergi numarası
|
Yukarı taşıma: 1 adet, aşağı taşıma: 1 saniye, (veya özel) |
|
Adım noktasını seç
|
1-4 ((10mm adım atışları) |
|
PCB yükleme süresi
|
Yaklaşık 6 saniye. |
|
Dergi değişim saati
|
Yaklaşık 30 saniye. |
|
Taşıma yönü
|
Soldan sağa/sağdan sola (ihtiyaç duyulmaz) |
|
Taşıma yüksekliği
|
900±20mm ((ya da özel) |
|
Hava basıncı
|
4-6 bar, MAX10L/dakikada |
|
Güç kaynağı
|
100-230V AC ((özel) tek fazlı, MAX 300V/A |
| Özellikler | ||||
| Model numarası | HR-250D | HR-330D | HR-390D | HR-460D |
| PCB boyutu (L × W) ↓ (L × W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Makine boyutu (L × W × H) mm | 1080×770×1200 | 1280×850×1200 | 1450×920×1200 | 1450×990×1200 |
| Dergi boyutu (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Ağırlık | 110kg | 130kg | 150 kg | 165kg |
