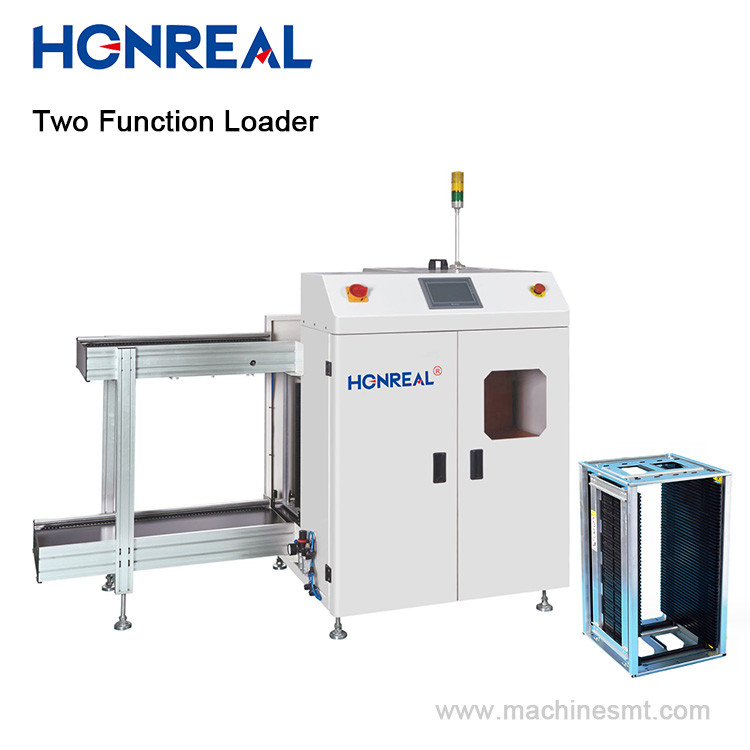

Otomatik PCB Dergi Vakum emme yükleyicisi Smt Line için
Açıklama

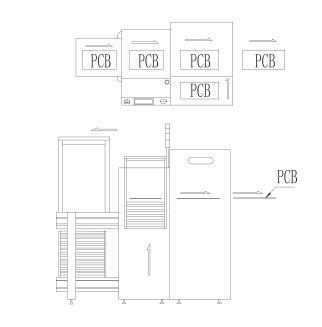

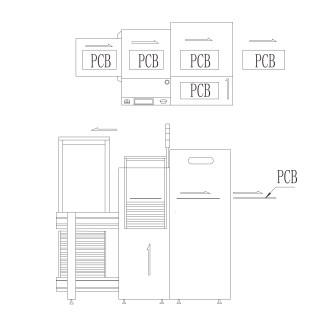

Bu ekipman, SMT üretim hatlarında iki taraflı PCB kartlarının ve çıplak PCB kartlarının otomatik yükleme işlemi için kullanılır.
Özellikleri
1.PLC kontrol sistemi, istikrarlı ve güvenilir çalışmaktadır;
2.LED dokunmatik ekran kontrol paneli, operasyon çok kolay;
3. Üst ve alt üç noktalı penumatik sıkıştırmalar, dergi hizasını sağlar;
4. Etkili itiş tasarımı PCB'nin kırılmadığını sağlayabilir;
5. Makine her zaman hata izleme;
6Esnek emici fincan tasarımı, emici fincanın konumu ayarlanabilir, emici PCB'nin konumunu ayarlamak kolaydır;
7Sağlam ve istikrarlı tasarım;
8.SMEMA bağlantısı uyumludur.
| Teknik parametreler | |
| Görev |
Bu ekipman hat kaynağı için kullanılır, Emme PCB fonksiyonu boş PCB için isteğe bağlıdır, yük PCB fonksiyonu boş olmayan PCB için isteğe bağlıdır, üretimi daha verimli ve pratik hale getirir |
| PCB kalınlığı | Min0.6mm |
| Dergi numarası | Yukarı taşıma: 1 adet, aşağı taşıma: 1 adet, (veya özel) |
| Adım noktasını seç | 1-4 ((10mm adım atışları) |
| PCB yükleme süresi | Yaklaşık 6 saniye. |
| Dergi değişim saati | Yaklaşık 30 saniye. |
| Taşıma yönü | Soldan sağa/sağdan sola (ihtiyaç duyulmaz) |
| Hava basıncı | 4-6 bar, MAX10L/dakikada |
| Güç kaynağı | 100-230V AC ((özel) tek fazlı, MAX 300V/A |
| Özellikler | ||||
| Model numarası | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| PCB boyutu (L × W) ↓ (L × W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Makine boyutu (L × W × H) mm | 1900×850×1200 | 2250×1050×1200 | 2600×1250×1200 | 2600×1480×1200 |
| Dergi boyutu (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Ağırlık | 180 kg | 220 kg | 260 kg | 285kg |
| Yüksek gönder. | 900±20 mm | |||
