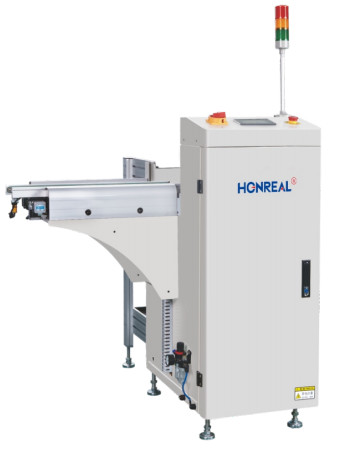

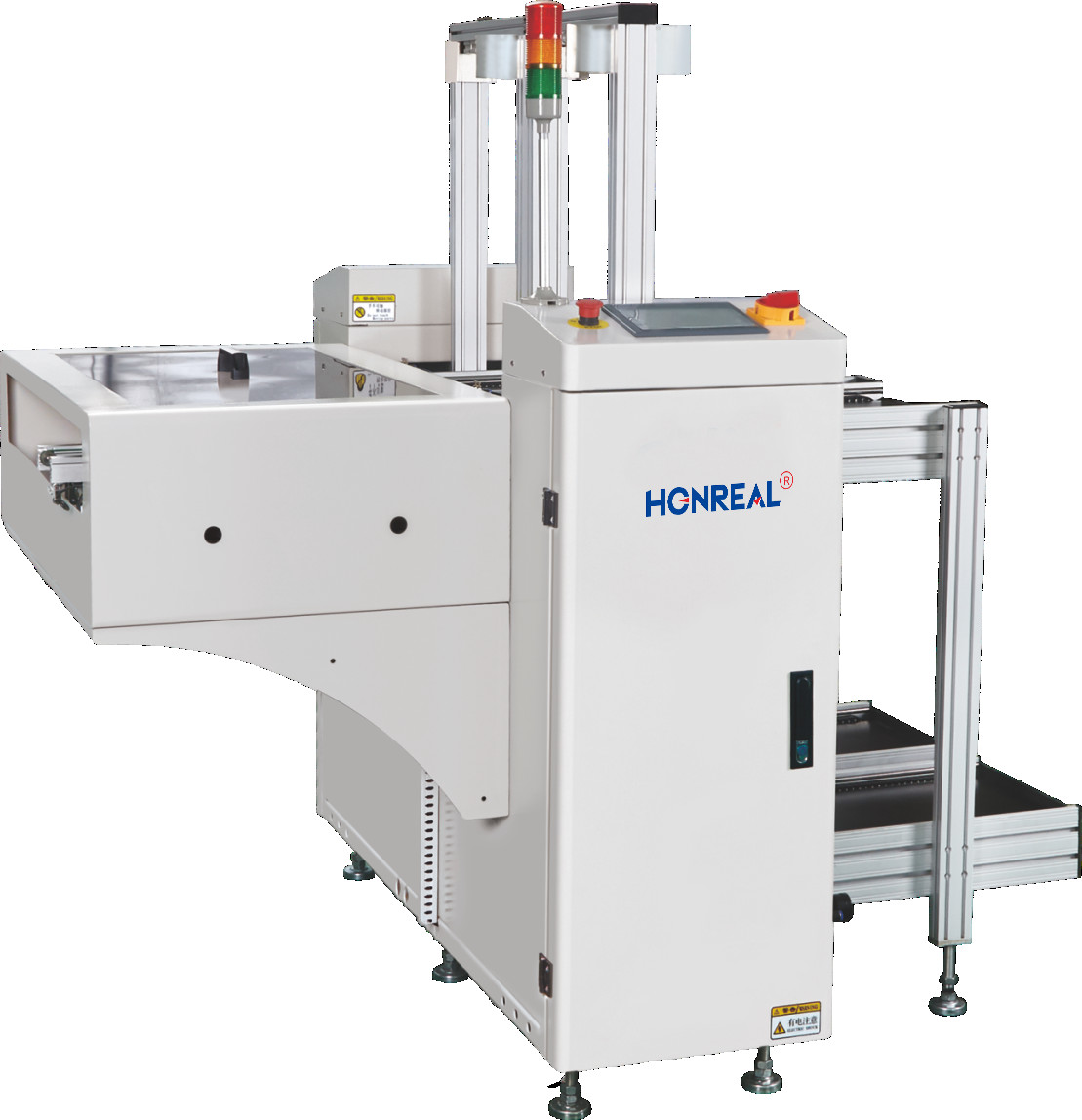

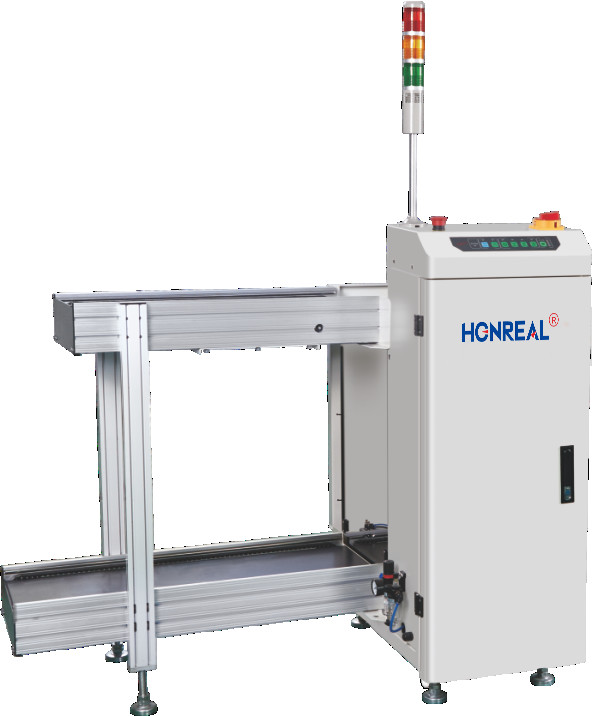

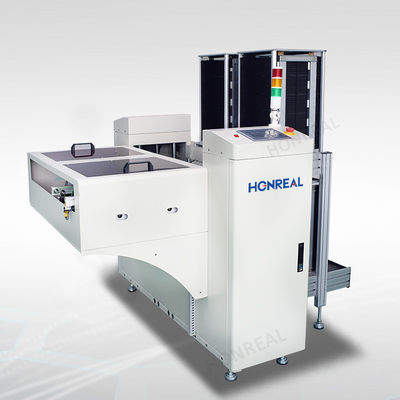

Çin Ng & Ok PCB için SMT Otomatik Çıkarma Makinesi AOI Makine için Çift Raylı
Açıklama

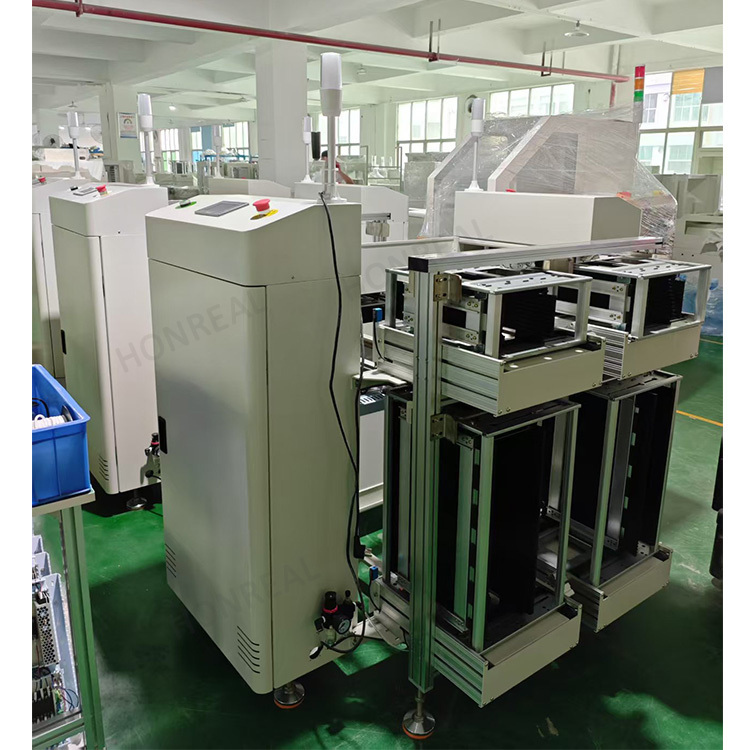

Bu ekipman, SMT üretim hattının PCB kartının alım işlemi için kullanılır.ve geri akış lehimleme makinesinin arkasındaki AOI'den sonra NG kartını ve OK kartını almak için uygundur.
Özellikleri
1.Panasonic PLC + dokunmatik ekran kontrolü, kullanımı kolaydır.
2- Sağlam yapısı olan bir tasarım.
3Üst ve alt hava sıkıştırıcıları malzeme kutusunun yerini doğru bir şekilde sağlar.
4Özel gaz yolu tasarımı PCB panelin itmemesini sağlar.
5- SMEMA sinyaliyle.
|
Teknik parametreler
|
|
| Görev | Bu ekipman AOI'nin arkasında,AOI sinyali,NG ve OK PCB'yi otomatik olarak ayrı olarak depolayarak kullanılır. |
|
PCB kalınlığı
|
Min0.6mm |
|
Dergi numarası
|
Yukarı taşıma: 1 adet, aşağı taşıma: 1 saniye, (veya özel) |
|
Adım noktasını seç
|
1-4 ((10mm adım atışları) |
|
PCB yükleme süresi
|
Yaklaşık 6 saniye. |
|
Dergi değişim saati
|
Yaklaşık 30 saniye. |
|
Taşıma yönü
|
Soldan sağa/sağdan sola (ihtiyaç duyulmaz) |
|
Taşıma yüksekliği
|
900±20mm ((ya da özel) |
|
Hava basıncı
|
4-6 bar, MAX30L/dakikada |
|
Güç kaynağı
|
100-230V AC ((özel) tek fazlı, MAX 300V/A |
|
Özellikler
|
||||
|
Model numarası
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCB boyutu (L*W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Makine boyutu (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| Dergi boyutu ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Ağırlık | 150 kg | 180 kg | 210kg | 250 kg |
