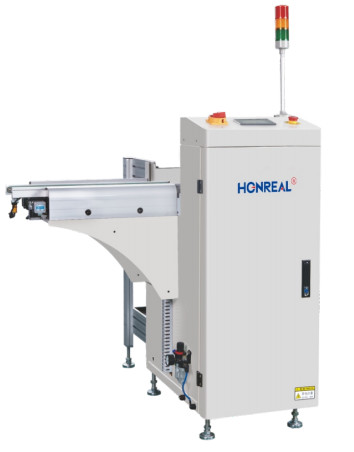

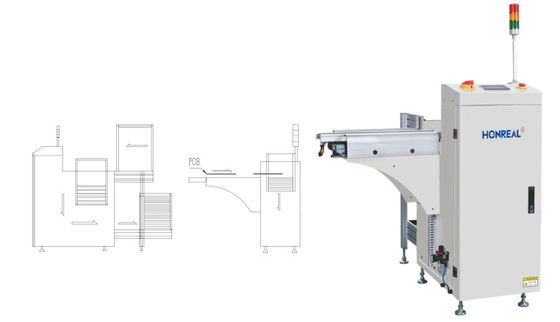

Yüksek Kaliteli Otomatik L Şekilli PCB Dergi Çıkartma Makinesi SMT Üretim Hatı için Basılı Devre Tabloları
Ürünün tanıtımı:
1.Bu ekipman SMT üretim hattının sonunda PCB'leri dergiye toplamak için kullanılır
2.Düzgün ve güvenilir PLC kontrol sistemi;
3. LED dokunmatik ekran kontrol arabirimi çalıştırmak kolaydır;
4. Magazinin hizalaması için üst ve alt üç noktalı pnevmatik sıkıştırıcılar;
5. Etkili itiş tasarımı PCB'nin kırılmadığını sağlayabilir;
6.2 depo yükleme yeteneği.
7.Soldan sağa veya sağdan sola yönlendirme (ihtiyaçlıdır).
8. Makine her zaman hata izleme;
9Sağlam ve istikrarlı tasarım;
10.SMEMA bağlantısı uyumludur.
|
Teknik parametreler
|
|
| Görev | Bu ekipman, SMT üretim hattının sonunda PCB'leri dergiye toplamak için kullanılır. |
|
PCB kalınlığı
|
Min0.6mm |
|
Dergi numarası
|
Yukarı taşıma: 1 adet, aşağı taşıma: 1 saniye, (veya özel) |
|
Adım noktasını seç
|
1-4 ((10mm adım atışları) |
|
PCB yükleme süresi
|
Yaklaşık 6 saniye. |
|
Dergi değişim saati
|
Yaklaşık 30 saniye. |
|
Taşıma yönü
|
Soldan sağa/sağdan sola (ihtiyaç duyulmaz) |
|
Taşıma yüksekliği
|
900±20mm ((ya da özel) |
|
Hava basıncı
|
4-6 bar, MAX10L/dakikada |
|
Güç kaynağı
|
100-230V AC ((özel) tek fazlı, MAX 300V/A |
|
Özellikler
|
||||
|
Model numarası
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| PCB boyutu (L × W) ↓ (L × W) mm | (50x50) ↓350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Makine boyutu (L × W × H) mm | 1180×1130×1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
| Dergi boyutu (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Ağırlık | 170 kg | 150 kg | 170 kg | 185kg |
