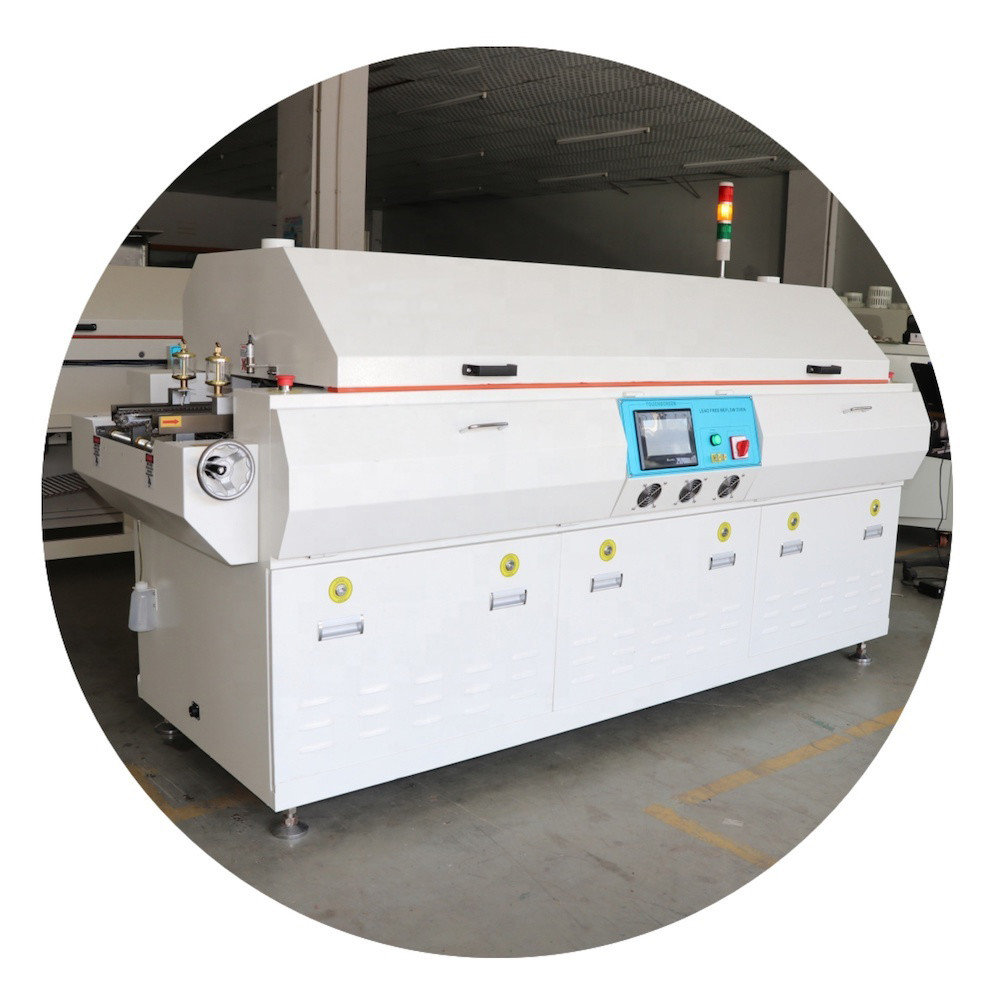

PCB Üretim Hatı Makine 6 Bölge SMT Kurşunsuz Geri Akış Lehimleme Fırını Smd
Ürünün tanıtımı:
1.Yöntemli şekil tasarımı fırının harika görünmesini sağlar,PLC + PID kapalı döngü kontrolü yüksek hassas sıcaklık kontrolü ve tekrarlanabilir profiller elde etmek için.250 grup sıcaklık parametresini kaydedebilir ve profil testi için ekstra 2 port sağlayabilir.
Schneider (Almanya) kırıcı, Omron (Japonya) kutu rölesi gibi marka elektrik bileşeni. 3. Bu arada CE sertifikalı nefesi kurşunsuz geri akış fırını için özel olarak tasarlanmıştır.Istikrarlı çalışıyor ve gürültüsü daha düşük..
4Üst bölge, kapak ve elektrikli kutu kapağı kolayca açılabilir. Temizlik ve bakım için uygundur.
5Fırının iç tüneli yüksek sıcaklığa dayanabilen ve temizlenmesi kolay paslanmaz çelikten yapılmıştır.
6Bütün üst ve alt bölgeleri ısıtmalı sıcak hava konveksiyonu ile oluşur.
7Paslanmaz çelik ağ kemeri, ray daha istikrarlı hale getirmek için sertleştirilmiş bir işlemle ve zincirli taşıyıcı ve SMEMA ile kaplanmıştır.
8Kurşunsuz işleme için çeşitli gereksinimleri tamamen karşılar. hızlı ve basit bakım elde etmek için modüler tasarım böylece bakım zamanını ve maliyetini azaltır.
Makinenin parametreleri:
| Model | HRM-640 |
| Isıtma bölgeleri | Üst 6 bölge |
| Alt altı bölge | |
| Isıtma tüneli | 1938mm |
| Boyut | L3571*W1200*H1450 |
| Net ağırlık | Yaklaşık 1100Kg. |
| Genel güç | 41KW |
| Güç tüketimi | Yaklaşık 8-8KW. |
| Oda sıcaklığından 260°C'ye kadar Ramp Zamanı | < 15 dakika |
| Kontrol türü | Dokunmatik ekran ve PLC |
| Isıtma yöntemi | Tam olarak zorlu hava konveksiyonu |
| Sıcaklık kontrolü | PID kapalı döngü kontrolü, SSR sürücüsü |
| Sıcaklık aralığı | Çevre---350°C |
| Sıcaklık doğruluğu | ± 1 °C |
| Sıcaklık birimi | ±2 °C |
| Soğutma | bir soğutma bölgesi, soğutma için hava soğutucu |
| Taşıyıcı yöntemi | Ağlı bant ve zincirli taşıyıcı |
| Taşıyıcı yüksekliği | 900±20 mm |
| Göz bandı genişliği | 450 mm |
| PCB'nin maksimum genişliği | 400 mm |
| PCB temizliği | 30 mm |
| Taşıyıcı yönü | Soldan sağa |
| Taşıyıcı hızı | 0-1000mm/min |
| Kanca kaldırma | Elektrikli vida direği |
| Güç kaynağı | 380v,3ph,50hz |
HRE-640 kurşunsuz geri akış fırını kontrol sistemi
1.Tam İngilizce arayüzü, kullanımı kolay ve önerilen kurşunlu/kurşunsuz ile 50'den fazla grup parametresi depolayabilir
2Makine teslim edilmeden önce sıcaklık/hız ayarlamaları. 10 dakika içinde nasıl kullanılacağını öğrenebilirsiniz.
3.Bireysel program tasarımı, başlangıç güç tüketimini ayarlayabilir ve başlangıç akımını düşürebilir.
4PLC kontrolörü ile renkli dokunmatik ekran arayüzü makinenin istikrarlı çalışmasını sağlar.

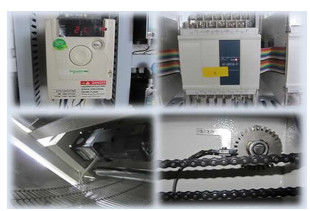

HRE-640 Kurşunsuz Geri Akış Fırını Elektrik
